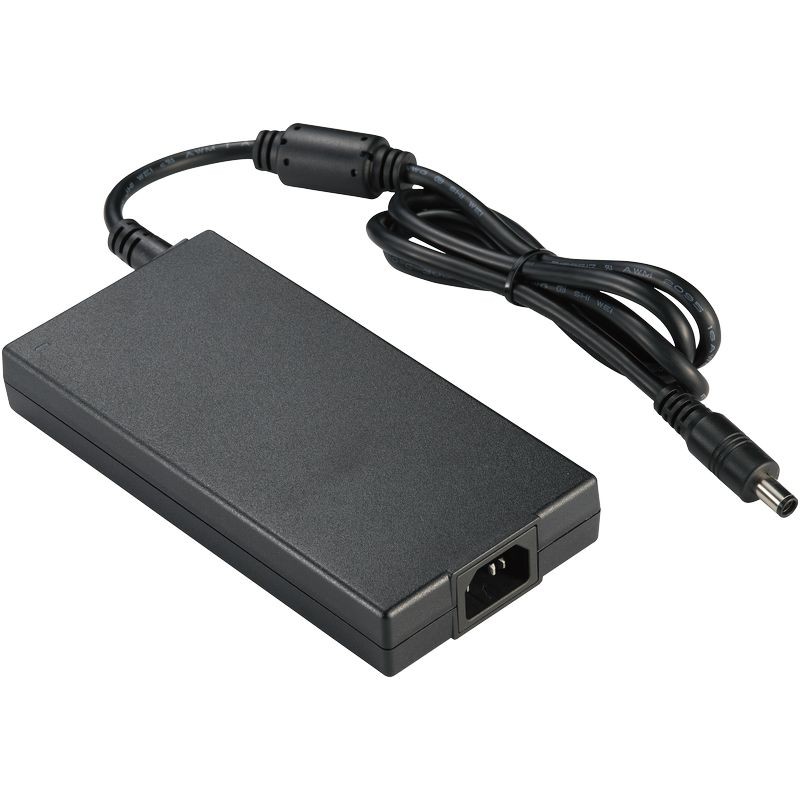

270W 슬림형 시리즈 (의료용&정보기술장비)
정보
ATS270A1-PXXX
XXX = 출력 전압
P : C14
특징:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC 범용 입력
* 질화갈륨 기반 설계
* 높은 출력 밀도 : 12.6W / in3
* 높이 : 1” 미만
* 효율 최대 95%
* 낮은 리플 노이즈의 정전압 출력
* 수정 및 맞춤 설계 가능
* 1년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 전력(W) |
|---|---|---|---|
| ATS270A1-P190 | 19.0V | 14.21A | 270W |
| ATS270A1-P191 | 19.5V | 13.80A | 270W |
| ATS270A1-P240 | 24.0V | 11.25A | 270W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 선 주파수 | 50-60Hz |
| 전류 | 3.5A 최대 |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320 / C14 |
| 출력 | |
| 부하 조정률 | ± 5% (일반) |
| 리플 및 노이즈 | ≤ 1% Vp-p @ 최대 부하 |
| 과도(동적) 응답 | 0.5mS, 50% 부하 변화 시 |
| 시작 시간 | < 3,000mS |
| 홀드업 시간 | ≥ 10mS @ 최대 부하 |
| 상승 시간 | < 50mS |
| 보호 기능 | 단락 보호/ 과전압 보호/ 과전류 보호/ 과온도 보호 |
| 안전 승인 | |
| 전기 | |
| 회로 구성 | LLC |
| 내전압 | 3,000VAC 1차 - 2차 |
| 접지 누설 전류 | < 5mA |
| 효율 | DoE Level VI |
| EMC 표준 | EN55032 EN61000-3-2,3 EN55035 |
| MTBF | 25°C에서 계산된 300,000 시간, Telcordia SR-332 기준 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 170 x W 84.3 x H 24.5 (mm) |
| 무게 | 630g (참조) |
