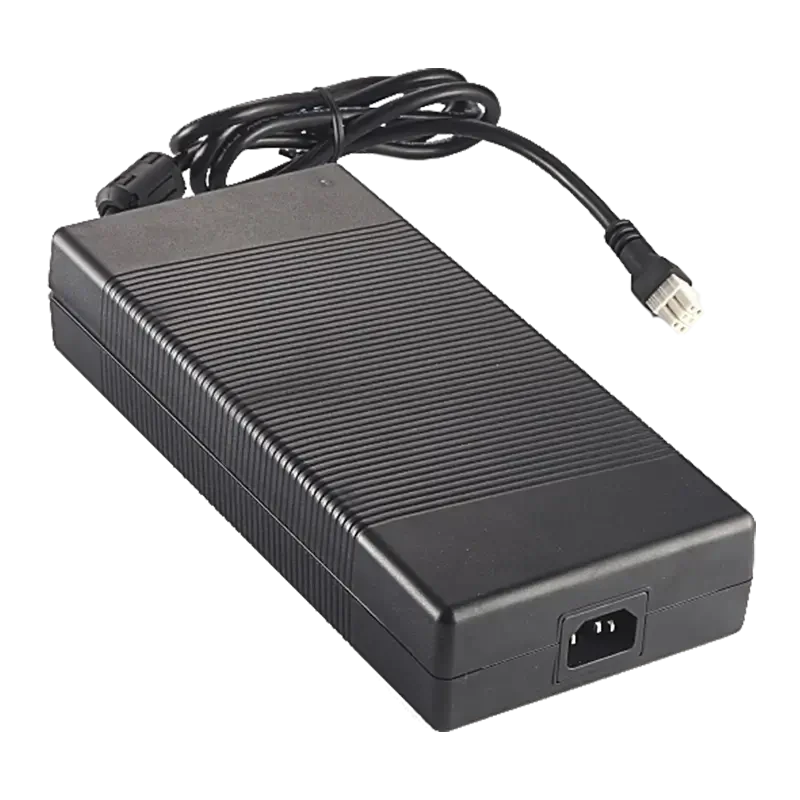

300W 시리즈
정보
ATS300T-PXXX
XXX = 출력 전압
P : C14
특징:
* IEC/EN/UL 62368-1
* 정전압 출력, 낮은 리플 및 노이즈
* 안전 기관 요구 사항을 충족하며 EMI/EMS 인증 획득
* 수정 및 맞춤형 설계 제공 가능
* 1년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
| ATS300T-P120 | 12.0V | 24.00A | 288W |
| ATM300T-P120 | 12.0V | 25.00A | 300W |
| ATS300T-P190 | 19.0V | 15.75A | 300W |
| ATS300T-P240 | 24.0V | 12.5A | 300W |
| ATS300T-P480 | 48.0V | 6.25A | 300W |
| ATS300T-P560 | 56.0V | 5.36A | 300W |
사양 상세
| 입력 | |
| 전압 | 100-240VAC(공칭), 90-264VAC(범위) |
| 전원 주파수 | 50-60Hz(공칭), 47-63(범위) |
| 전류 | 최대 3.9A |
| 보호 | 내부 1차 전류 퓨즈 |
| 커넥터 구성 | IEC60320 / C6, C14 |
| 출력 | |
| 부하 조정률 | ±5% (일반값) |
| 리플 및 노이즈 | ≤1% Vp-p @ 최대 부하 |
| 과도(동적) 응답 | 0.5mS, 부하 50% 변동 시 |
| 홀드업 시간 | 10mS @ 최대 부하 |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호/ 과열 보호 |
| 안전 인증 | |
| CB / UL / cUL / FCC / GS / CE / PSE / BSMI / CCC | |
| CB / UL / cUL / FCC / GS / CE / PSE for ATM300T-P120 | |
| 전기 | |
| 토폴로지 | LLC |
| 내전압 | 3,000VAC 1차 - 2차 |
| 접지 누설 전류 | 3.5mA @ 3Pin |
| 효율 | DoE Level VI |
| EMC 표준 | EN55032, |
| EN61000-3-2,3 | |
| EN55024 | |
| MTBF(평균 무고장 시간) | Telcordia SR-332에 따라 25°C에서 계산 시 300,000시간 |
| 환경 | |
| 작동 온도 | 0 ~ +40°C |
| 보관 온도 | -20 ~ +80°C (포장 상태) |
| 상대 습도 | 작동: 20 ~ 80% RH (결로가 없는 상태) |
| 보관: 10 ~ 90% RH (포장 상태) | |
| 방열 | 자연 대류 방열 |
| 기계 | |
| 외함 치수 | 길이 254 x 너비 116 x 높이 47 (mm) |
| 중량 | 1600g (참고값) |
