65W シリーズ
情報
ATM065A4-WXXX□
XXX = 出力電圧

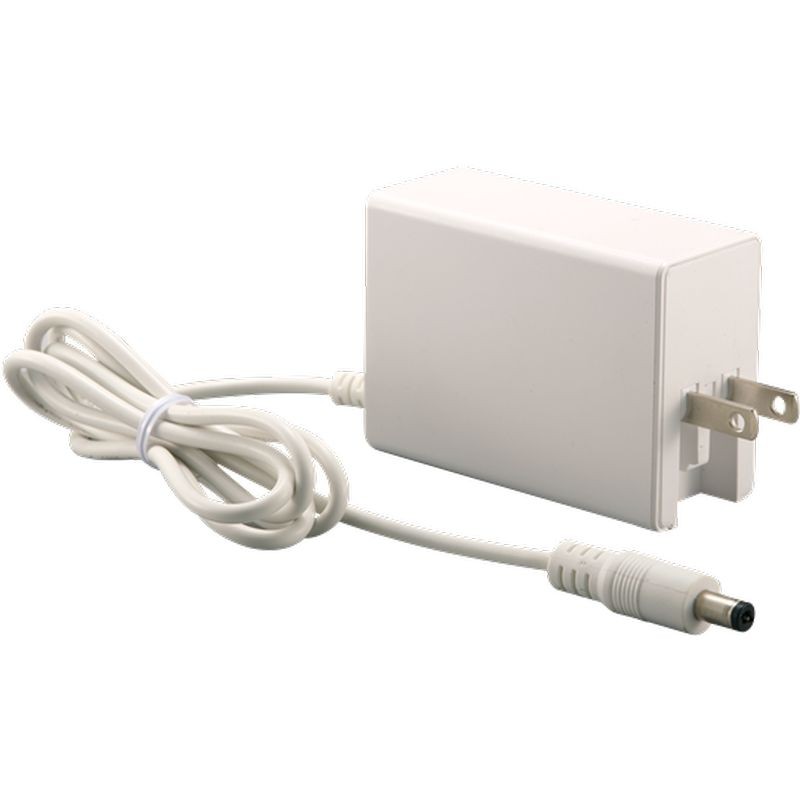

□ = U : 折りたたみ式USプラグ / EU/UK交換可能プラグ対応

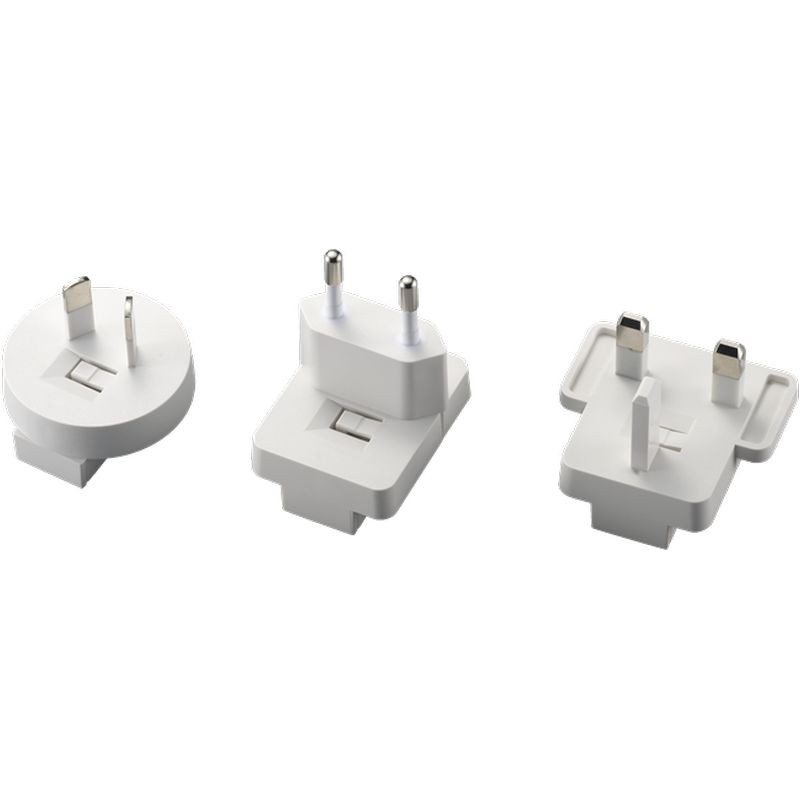

□ = V : 折りたたみ不可プラグ / US/EU/UK/AU交換可能プラグ対応
特長：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 防護手段：2 X MOPP
* 100-240VAC ユニバーサル入力
* リップルノイズの少ない安定化出力
* 安全機関の要件およびEMI/EMS認証取得
* 改造やカスタム設計に対応可能
* 保証期間：2年
出力仕様
| 型番 | 出力電圧 | 出力電流 | 出力（W） |
|---|---|---|---|
| ATM065A4-W120□ | 12.0V | 5.00A | 60W |
| ATM065A4-W150□ | 15.0V | 4.34A | 65W |
| ATM065A4-W190□ | 19.0V | 3.43A | 65W |
| ATM065A4-W240□ | 24.0V | 2.71A | 65W |
| ATM065A4-W480□ | 48.0V | 1.36A | 65W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 1.6A 最大 |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | U：折りたたみ式USプラグ / 交換可能プラグ、 V：交換可能プラグ |
| 出力 | |
| 負荷調整率 | ± 5%（典型値） |
| リップルおよびノイズ | ≤ 1% Vp-p @ 定格負荷時 |
| 過渡（動的）応答 | 50%の負荷変化で0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ 定格負荷時 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / GS / CE / PSE | |
| 電気的仕様 | |
| 回路方式 | Switching Flyback |
| 耐電圧 | 一次-二次間 4,000 VAC |
|
タッチ電流（患者） 漏れ電流 |
< 100µA |
| 効率 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 規格 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 25°Cで算出された300,000時間（Telcordia SR-332による） |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保管温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時：20 to 80% RH, 保管時：10 to 90% RH |
| 冷却 | 自然対流冷却 |
| 機械的仕様 | |
| ケース寸法 | L 53.5 x W 31.5 x H 74.5 (mm) |
| 重量 | 195g (Ref.) |
