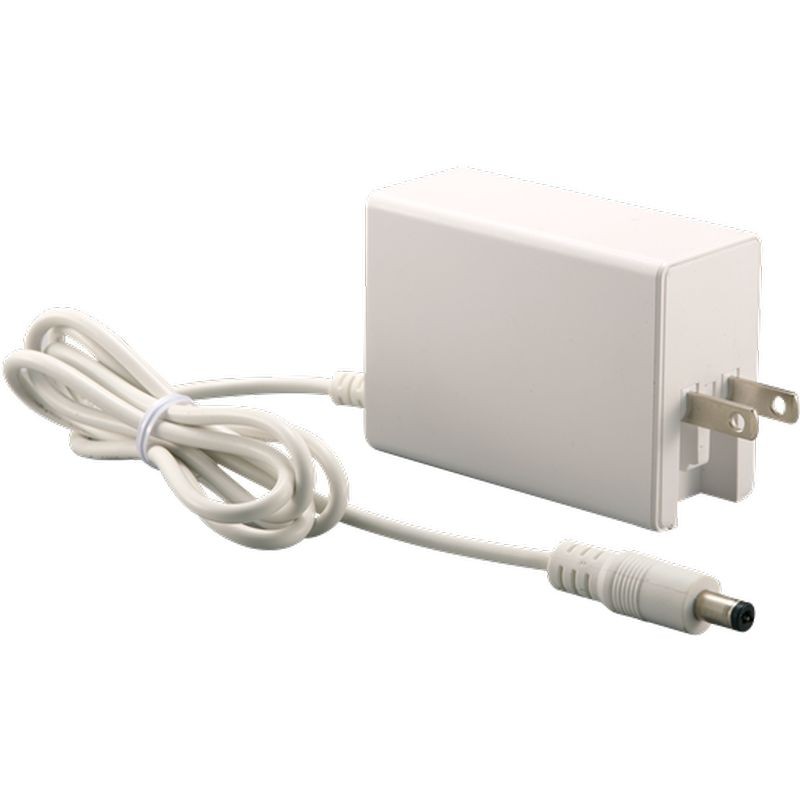

65W 시리즈
정보
ATM065A4-WXXX□
XXX = 출력 전압
□ = U : 접이식 미국 플러그 / EU/영국 교체 가능 플러그 제공

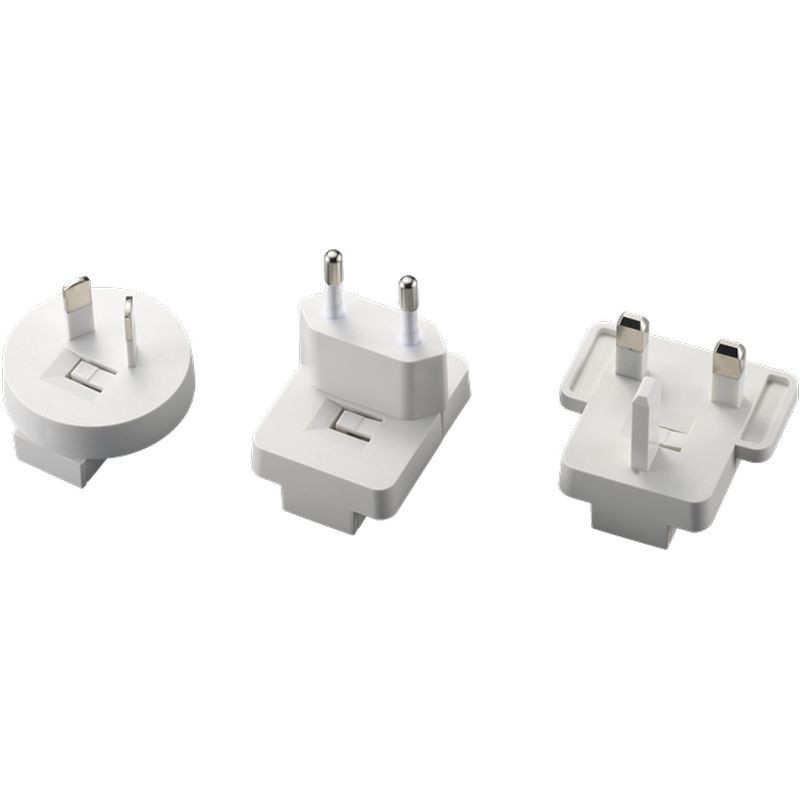

□ = V : 비접이식 플러그, 미국/EU/영국/호주 교체 가능 플러그
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 보호 수단: 2 X MOPP
* 100-240VAC 범용 입력
* 저 리플 노이즈의 안정화된 출력
* 안전 기관 요구사항 및 EMI/EMS 인증
* 변경 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATM065A4-W120□ | 12.0V | 5.00A | 60W |
| ATM065A4-W150□ | 15.0V | 4.34A | 65W |
| ATM065A4-W190□ | 19.0V | 3.43A | 65W |
| ATM065A4-W240□ | 24.0V | 2.71A | 65W |
| ATM065A4-W480□ | 48.0V | 1.36A | 65W |
사양 상세
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 1.6A Max. |
| 보호 | 내부 1차측 전류 퓨즈 |
| 구성 | U: 접이식 미국 플러그 / 교체 가능 플러그, V: 교체 가능 플러그 |
| 출력 | |
| 부하 조정 | ± 5% (대표값) |
| 리플 및 노이즈 | ≤ 1% Vp-p @ 풀 부하 |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5mS |
| 시동 시간 | < 3,000mS |
| 유지 시간 | ≥ 10mS @ 풀 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 |
| 안전 인증 | |
| 안전 승인 | CB / UL / cUL / FCC / GS / CE / PSE |
| 전기 | |
| 토폴로지 | 스위칭 플라이백 |
| 절연 내력 | 3,000 VAC Primary - Secondary |
| 효율 | Meet DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 표준 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF(무고장 평균 시간) | Telcordia SR-332에 의해 25°C에서 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH, 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | 길이(L) 53.5 x 폭(W) 31.5 x 높이(H) 74.5 (mm) |
| 중량 | 195g (참조) |
