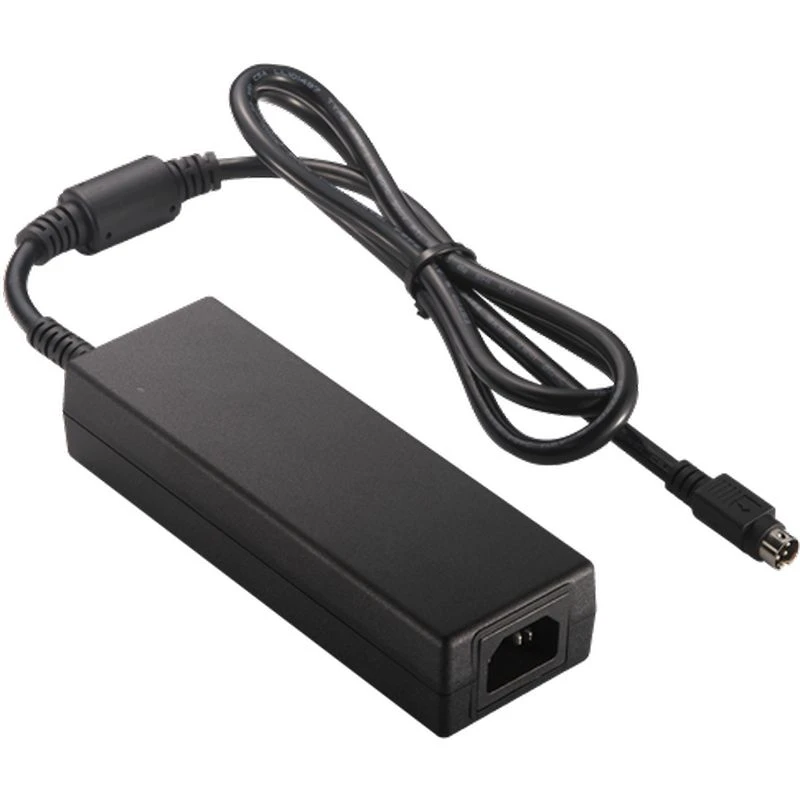

160Wシリーズ
情報
ATM160A4-PXXX
XXX = 出力電圧
P : C6 / C14
特長:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 保護手段: 2 X MOPP
* 100-240VAC ユニバーサル入力
* 低リップルノイズの安定化出力
* 安全機関要件およびEMI/EMS認証取得
* 改造およびカスタム設計対応可
* 2年保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | ワット |
|---|---|---|---|
| ATM160A4-P120 | 12.0V | 12.5A | 150W |
| ATM160A4-P240 | 24.0V | 6.6A | 158.4W |
仕様の詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 1.8A - 0.9A |
| 保護 | 内部一次側ヒューズ |
| 構成 | IEC60320/C6, C14 |
| 出力 | |
| 負荷レギュレーション | ± 5% |
| リップル & ノイズ | ≤1% Vp-p @ 定格負荷時 |
| 過渡（ダイナミック）応答 | 50%負荷変動時 0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ 定格負荷時 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過温度保護 |
| 安全認証 | |
| 認証 | CB / UL / cUL / FCC / CE / TUV / PSE |
| 電気的特性 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC 一次 - 二次 |
| タッチ電流（患者） | < 100µA |
| 漏れ電流 | < 100µA |
| 接地漏れ電流 | < 5mA |
| 効率 | Meet DoE Level VI, ErP Stage 2 |
| EMC規格 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°Cにおける300,000計算時間、Telcordia SR-332による |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保存温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作: 20 to 80% RH, 保存: 10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的 | |
| ケース寸法 | L 161 x W 54.2 x H 33.2 (mm) |
| 重量 | 520g（参考） |
