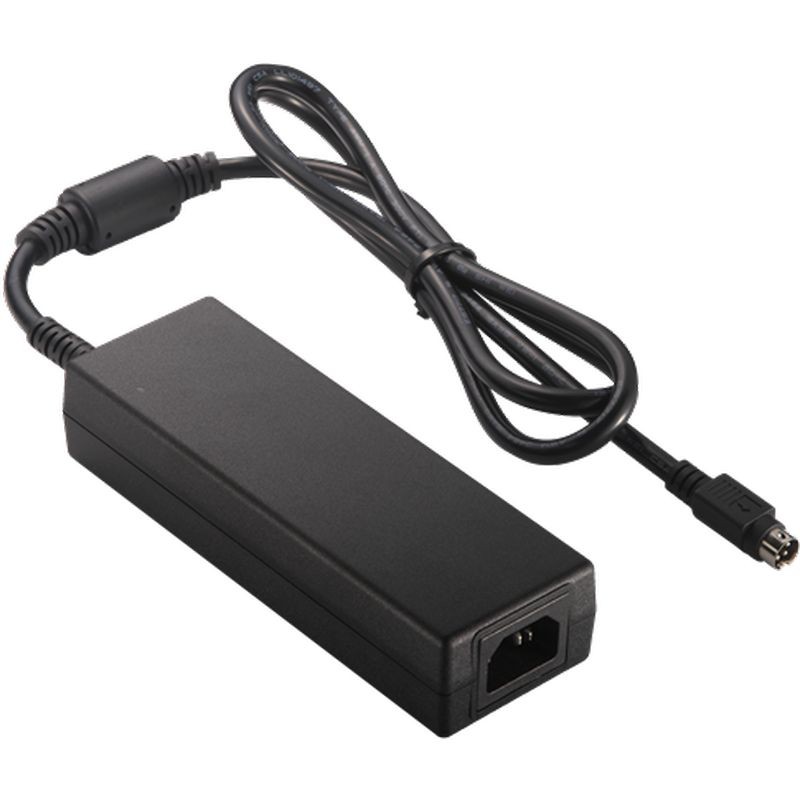

160W 시리즈
정보
ATM160A4-PXXX
XXX = 출력 전압
P : C6 / C14
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 보호 수단: 2 X MOPP
* 100-240VAC 범용 입력
* 저 리플 노이즈의 안정화된 출력
* 안전 인증 요구사항 및 EMI/EMS 인증
* 변형 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATM160A4-P120 | 12.0V | 12.5A | 150W |
| ATM160A4-P240 | 24.0V | 6.6A | 158.4W |
상세 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 1.8A - 0.9A |
| 보호 | Internal Primary Current Fuse |
| 구성 | IEC60320/C6, C14 |
| 출력 | |
| 부하 조정 | ± 5% |
| 리플 및 노이즈 | ≤1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 0.5mS, 50% 부하 변화 시 |
| 기동 시간 | < 3,000mS |
| 홀드업 시간 | ≥ 10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온도 보호 |
| 안전 승인 | |
| 승인 | CB / UL / cUL / FCC / CE / TUV / PSE |
| 전기 | |
| 토폴로지 | LLC |
| 절연 내압 | 4,000VAC 1차 - 2차 |
| 터치 전류(환자) | < 100µA |
| 누설 전류 | < 100µA |
| 접지 누설 전류 | < 5mA |
| 효율 | DoE Level VI, ErP Stage 2 충족 |
| EMC 표준 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| 무고장 시간(MTBF) | 25°C에서 Telcordia SR-332에 따라 계산된 300,000시간 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH, 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 161 x W 54.2 x H 33.2 (mm) |
| 무게 | 520g (참조) |
