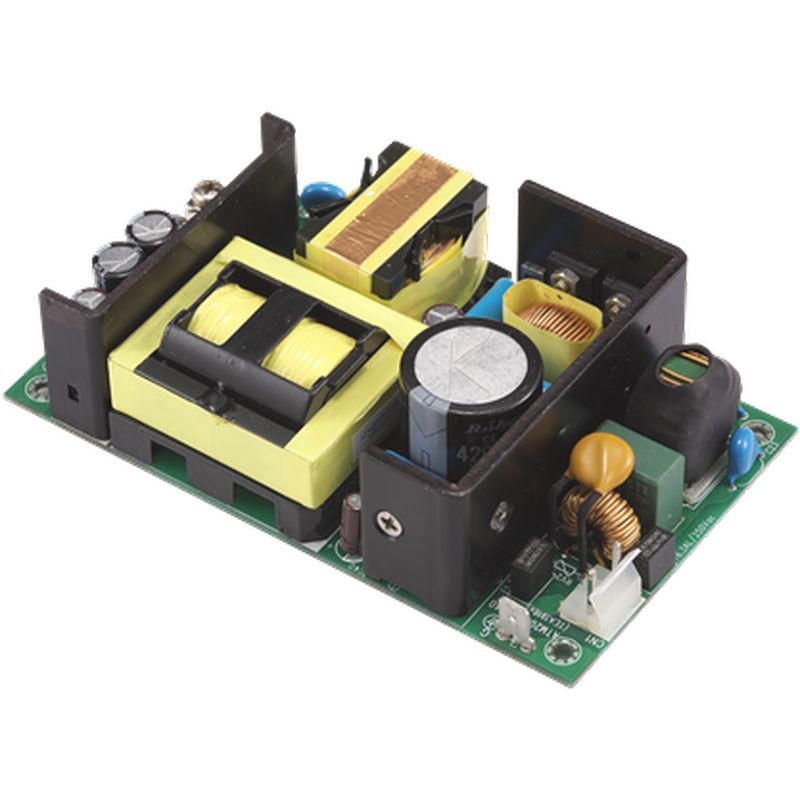

200W 3"x 5" シリーズ (医療用&I.T.E.)
情報
ATM200T-FXXX
XXX = 出力電圧
特長：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 保護方式：2 X MOPP
* IEC 62368-1 3rd Edition
* 100-240VAC ユニバーサル入力
* 低リップルノイズの安定出力
* 改造およびカスタム設計対応可
* 保証期間：2年
出力仕様
| 型番 | 出力電圧 | 出力電流 | 定格出力 (W) |
|---|---|---|---|
| ATM200T-F120 | 12.0V | 16.0A | 192W |
| ATM200T-F190 | 19.0V | 10.5A | 200W |
| ATM200T-F240 | 24.0V | 8.3A | 200W |
| ATM200T-F360 | 36.0V | 5.5A | 200W |
| ATM200T-F480 | 48.0V | 4.2A | 200W |
仕様詳細
| 入力 | |
|---|---|
| 入力電圧 | 100-240VAC |
| 周波数 | 50-60Hz |
| 電流 | 2.5 - 0.9A |
| 保護 | 内部一次側電流ヒューズ |
| 出力 | |
| 負荷調整率 | ± 5% (代表値) |
| リップル・ノイズ | ≤1% Vp-p @ 定格負荷 |
| 過渡（動的）応答 | 0.5mS（負荷50%変化時、代表値） |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS @ 定格負荷 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過温度保護 |
| 安全認証 | |
| 認証 | CB / UL / cUL / T-mark (TÜV) |
| 電気的仕様 | |
| 回路方式 | LLC |
| 耐電圧 | 4,000VAC 一次-二次間 |
| タッチ電流（患者）/ 漏れ電流 | <100µA |
| 地絡漏れ電流 | <5mA |
| 効率 | DoE Level VI、ErP Stage 2に準拠 |
| MTBF（平均故障間隔） | 25°Cにおける算出：300,000時間（Telcordia SR-332） |
| 環境 | |
| 動作温度 | -20 to +50°C |
| 保存温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時: 20 to 80% RH 保存時: 10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的仕様 | |
| 寸法 | L 127 x W 76 x H 38 (mm) (参考値) 5" x 3" x 1.5" (インチ) |
| 重量 | 360g (参考値) |
