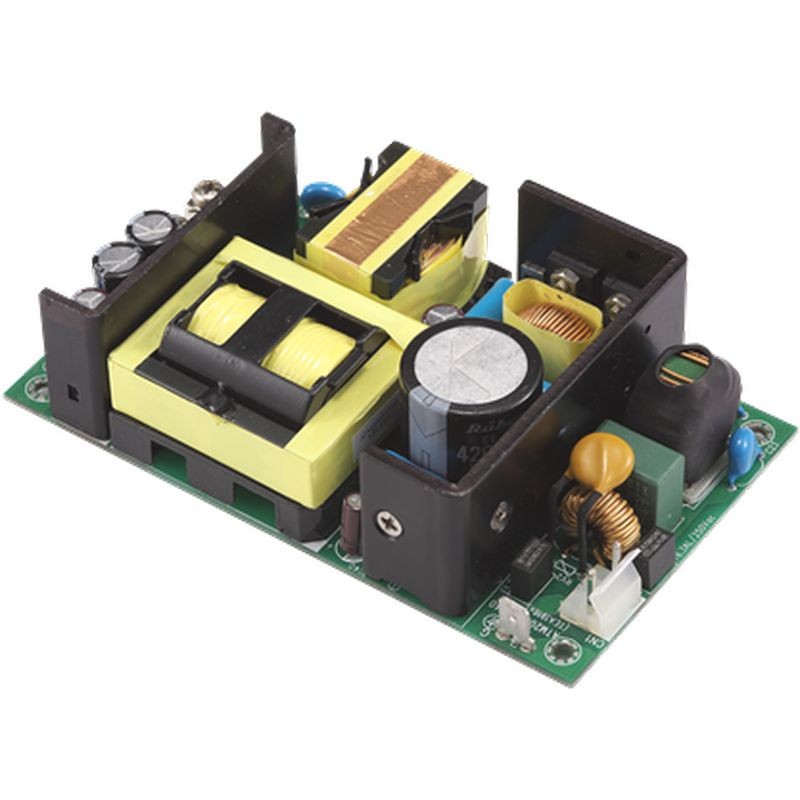

200W 3"x 5" 시리즈 (의료용&I.T.E.)
정보
ATM200T-FXXX
XXX = 출력 전압
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 보호 수단: 2 X MOPP
* IEC 62368-1 3rd Edition
* 100-240VAC 범용 입력
* 리플 노이즈가 낮은 안정화된 출력
* 수정 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 정격 출력 (W) |
|---|---|---|---|
| ATM200T-F120 | 12.0V | 16.0A | 192W |
| ATM200T-F190 | 19.0V | 10.5A | 200W |
| ATM200T-F240 | 24.0V | 8.3A | 200W |
| ATM200T-F360 | 36.0V | 5.5A | 200W |
| ATM200T-F480 | 48.0V | 4.2A | 200W |
사양 세부사항
| 입력 | |
|---|---|
| 전압 | 100-240VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 2.5 - 0.9A |
| 보호 | 내부 1차 전류 퓨즈 |
| 출력 | |
| 부하 조정 | ± 5% (Typical) |
| 리플 및 노이즈 | ≤1% Vp-p @ Full Load |
| 과도(동적) 응답 | 50% 부하 변화에 대해 0.5mS (Typical) |
| 시작 시간 | < 3,000mS |
| 홀드업 시간 | ≥10mS @ Full Load |
| 상승 시간 | < 50mS |
| 보호 | 단락 회로 보호 / 과전압 보호 / 과전류 보호 / 과온도 보호 |
| 안전 승인 | |
| 승인 | CB / UL / cUL / T-mark (TÜV) |
| 전기적 | |
| 토폴로지 | LLC |
| 내전압 | 4,000VAC 1차 - 2차 |
| 터치 전류(환자) 누설 전류 | <100µA |
| 접지 누설 전류 | <5mA |
| 효율 | DoE Level VI, ErP Stage 2 충족 |
| MTBF | 25°C에서 계산한 300,000 시간, Telcordia SR-332 기준 |
| 환경 | |
| 동작 온도 | -20 to +50°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 치수 | L 127 x W 76 x H 38 (mm) (참조.) 5" x 3" x 1.5" (inch) |
| 무게 | 360g (참조.) |
