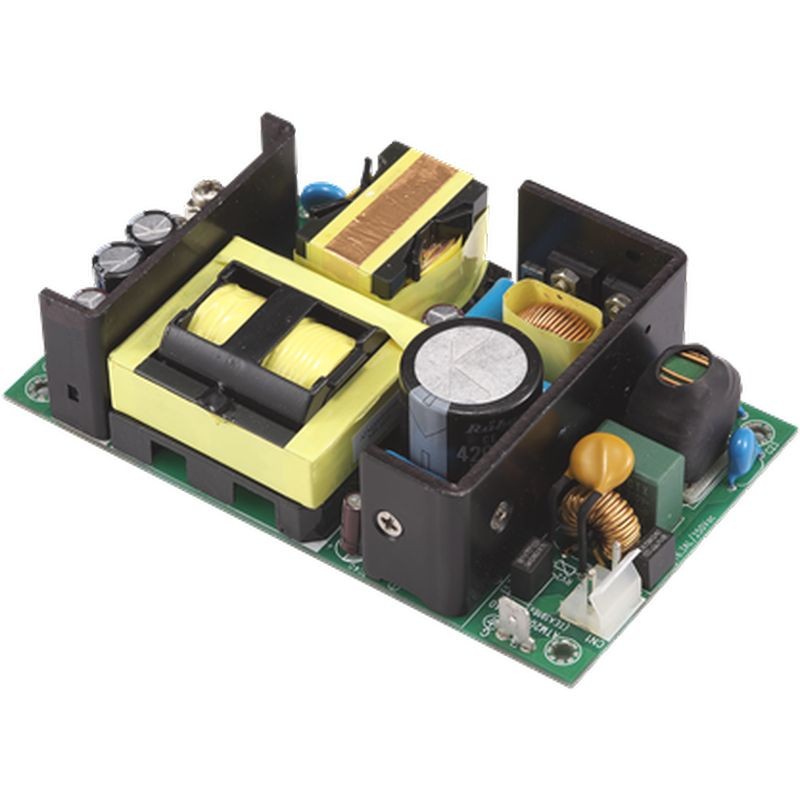

200W 3"x 5" Serie (Medizin&IT-Geräte)
Informationen
ATM200T-FXXX
XXX = Ausgangsspannung
Eigenschaften:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* Schutzmaßnahmen: 2 X MOPP
* IEC 62368-1 3rd Edition
* 100-240VAC Universelleingang
* Geregelter Ausgang mit geringem Ripple- und Rauschpegel
* Modifizierte und kundenspezifische Designs verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM200T-F120 | 12.0V | 16.0A | 192W |
| ATM200T-F190 | 19.0V | 10.5A | 200W |
| ATM200T-F240 | 24.0V | 8.3A | 200W |
| ATM200T-F360 | 36.0V | 5.5A | 200W |
| ATM200T-F480 | 48.0V | 4.2A | 200W |
Details der Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 2.5 - 0.9A |
| Schutz | Interne Primär-Stromsicherung |
| Ausgang | |
| Lastregelung | ± 5% (Typical) |
| Welligkeit & Rauschen | ≤1% Vp-p @ Volllast |
| Dynamisches Ansprechverhalten | 0.5mS bei 50% Laständerung (typisch) |
| Startzeit | < 3,000mS |
| Überbrückungszeit | ≥10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / T-mark (TÜV) |
| Elektrische Daten | |
| Topologie | LLC |
| Dielektrische Spannungsfestigkeit | 4,000VAC Primär - Sekundär |
| Berührungsstrom (Patient) / Leckstrom | <100µA |
| Erdungsleckstrom | <5mA |
| Wirkungsgrad | Meet DoE Level VI, ErP Stage 2 |
| MTBF | 300,000 Calculated Hours at 25°C, by Telcordia SR-332 |
| Umweltbedingungen | |
| Betriebstemperatur | -20 to +50°C |
| Lagertemperatur | -20 to +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 to 80% RH Lagerung: 10 to 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Abmessungen | L 127 x B 76 x H 38 (mm) (Ref.) 5" x 3" x 1.5" (inch) |
| Gewicht | 360g (Ref.) |
