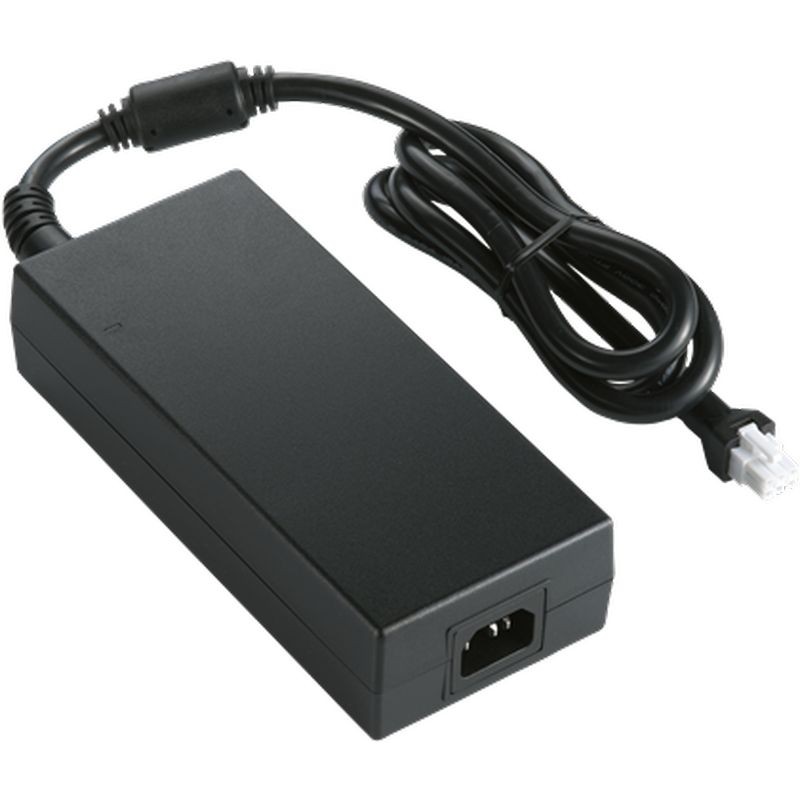

240Wシリーズ
情報
ATM240A4-□XXX
XXX = 出力電圧
□ = P : C14
□ = A : C18
特徴:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 保護手段：2 X MOPP
* 100-240VAC ユニバーサル入力
* 低リップルノイズの定電圧出力
* 安全機関の要件およびEMI/EMS認証取得
* 改良・カスタム設計対応可
* 2年間保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | 出力 (W) |
|---|---|---|---|
| ATM240A4-□120 | 12.0V | 20.00A | 240W |
| ATM240A4-□150 | 15.0V | 16.00A | 240W |
| ATM240A4-□190 | 19.0V | 12.63A | 239.97W |
| ATM240A4-□240 | 24.0V | 10.00A | 240W |
| ATM240A4-□480 | 48.0V | 5.00A | 240W |
仕様の詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 3.0~1.0A |
| 保護 | 内部一次側ヒューズ |
| 構成 | IEC60320/C14, C18 |
| 出力 | |
| 負荷調整率 | ±5% |
| リップルおよびノイズ | ≤ 1% Vp-p @ Full Load |
| 過渡（動的）応答 | 0.5mS with 50% Load Change |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ Full Load |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護/ 過電圧保護/ 過電流保護/ 過温度保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / CE / TUV / PSE | |
| 電気的 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC Primary - Secondary |
| タッチ電流（患者）/ 漏洩電流 | < 100µA |
| 接地漏洩電流 | < 5mA |
| 効率 | Meet DoE Level VI, ErP Stage 2 |
| EMC規格 | EN55011 EN61000-3-2,3 EN61000-4-2,3,4,5,6,8,11 |
| MTBF（平均故障間隔） | 25°Cにおける計算値300,000時間（Telcordia SR-332による） |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保存温度 | -20 to +80°C |
| 使用高度 | 5,000M |
| 相対湿度 | 動作: 20 to 80% RH 保存: 10 to 90% RH |
| 冷却 | 自然対流冷却 |
| 機械的 | |
| ケース寸法 | L 188 x W 81 x H 39.5 (mm) |
| 重量 | 860g（参考値） |
