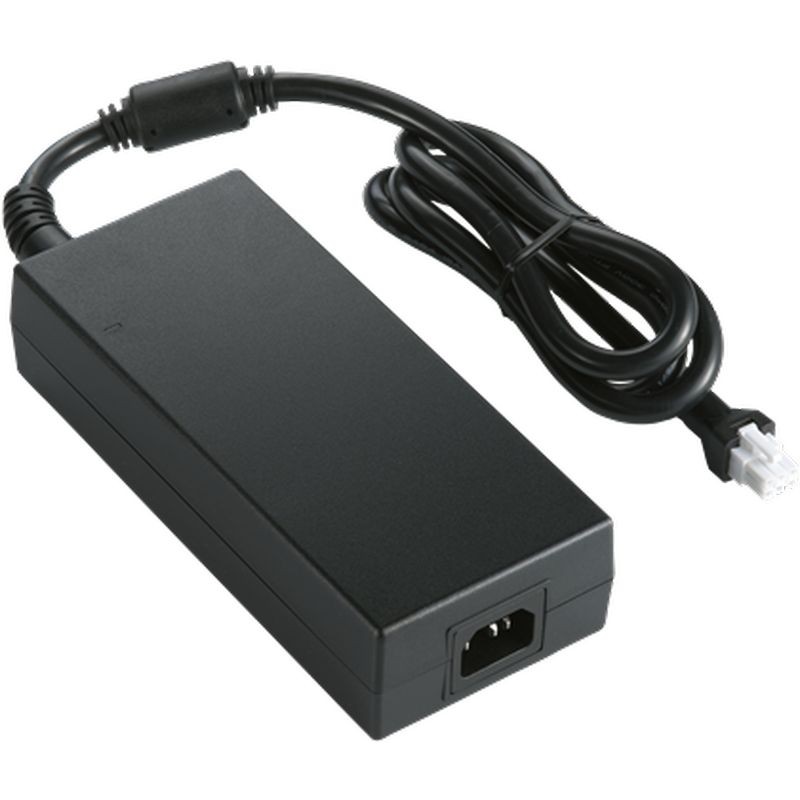

240W 시리즈
정보
ATM240A4-□XXX
XXX = 출력 전압
□ = P : C14
□ = A : C18
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 보호 수단: 2 X MOPP
* 100-240VAC 범용 입력
* 출력이 조절되며 리플 노이즈가 낮음
* 안전 기관 요구사항 및 EMI/EMS 인증
* 변경 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATM240A4-□120 | 12.0V | 20.00A | 240W |
| ATM240A4-□150 | 15.0V | 16.00A | 240W |
| ATM240A4-□190 | 19.0V | 12.63A | 239.97W |
| ATM240A4-□240 | 24.0V | 10.00A | 240W |
| ATM240A4-□480 | 48.0V | 5.00A | 240W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 주파수 | 50-60Hz |
| 전류 | 3.0~1.0A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320/C14, C18 |
| 출력 | |
| 부하 조정률 | ±5% |
| 리플 및 노이즈 | ≤ 1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 0.5mS, 50% 부하 변화 시 |
| 시동 시간 | < 3,000mS |
| 홀드업 시간 | ≥ 10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과열 보호 |
| 안전 승인 | |
| CB / UL / cUL / FCC / CE / TUV / PSE | |
| 전기적 특성 | |
| 토폴로지 | LLC |
| 절연 내력 | 4,000VAC 1차 - 2차 |
| 터치 전류(환자) / 누설 전류 | < 100µA |
| 접지 누설 전류 | < 5mA |
| 효율 | Meet DoE Level VI, ErP Stage 2 |
| EMC 규격 | EN55011 EN61000-3-2,3 EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°C에서 계산된 300,000시간, Telcordia SR-332에 따름 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | 길이(L) 188 x 폭(W) 81 x 높이(H) 39.5 (mm) |
| 무게 | 860g (참조) |
