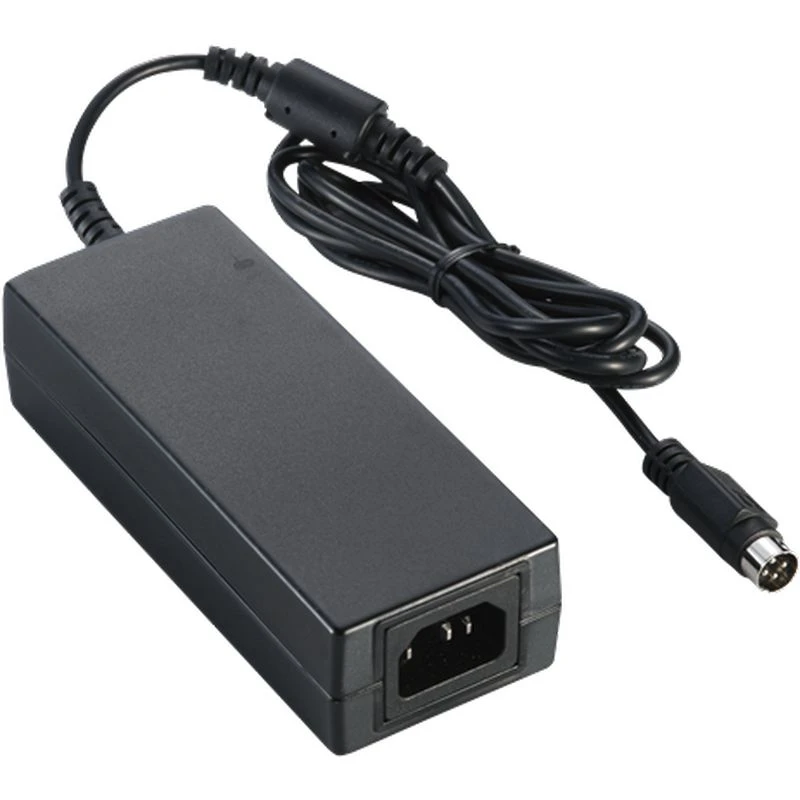

90Wシリーズ
情報
ATS090A1-□XXX
XXX = 出力電圧
□ = G : C6
□ = P : C14
特長:
* IEC/EN/UL 62368-1 第3版
* 100-240VAC ユニバーサル入力
* 低リップルノイズの安定化出力
* 安全機関の要件およびEMI/EMS認証取得
* 改造およびカスタム設計対応可
* 1年保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | 出力 (W) |
|---|---|---|---|
| ATS090A1-□120 | 12.0V | 7.50A | 90W |
| ATS090A1-□150 | 15.0V | 6.00A | 90W |
| ATS090A1-□160 | 16.0V | 5.63A | 90W |
| ATS090A1-□180 | 18.0V | 5.00A | 90W |
| ATS090A1-□190 | 19.0V | 4.70A | 90W |
| ATS090A1-□240 | 24.0V | 3.75A | 90W |
| ATS090A1-□480 | 48.0V | 1.88A | 90W |
| ATS090A1-□560 | 56.0V | 1.60A | 90W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240VAC |
| 周波数 | 50-60Hz |
| 電流 | 1.2A Max. |
| 保護 | 内部一次側ヒューズ |
| 構成 | IEC60320 / C6, C14 |
| 出力 | |
| 負荷調整率 | ±5% |
| リップルおよびノイズ | ≤1% Vp-p @ 定格負荷時 |
| 過渡（動的）応答 | 50%負荷変動で0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ 定格負荷時 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護/ 過電圧保護/ 過電流保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| 電気的仕様 | |
| トポロジー | LLC |
| 耐電圧 | 3,000VAC Primary - Secondary |
| 漏れ電流 | < 5mA |
| 効率 | DoE Level VI, ErP Stage2 |
| EMC規格 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 300,000時間（算出値、最小）、25°Cにおける、Telcordia SR-332による |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保管温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作: 20 to 80% RH, 保管: 10 to 90% RH |
| 冷却 | 自然対流冷却 |
| 機械仕様 | |
| ケース寸法 | 外形寸法 L 133.5 x W 53.5 x H 33 (mm) |
| 重量 | 330g (参考) |
