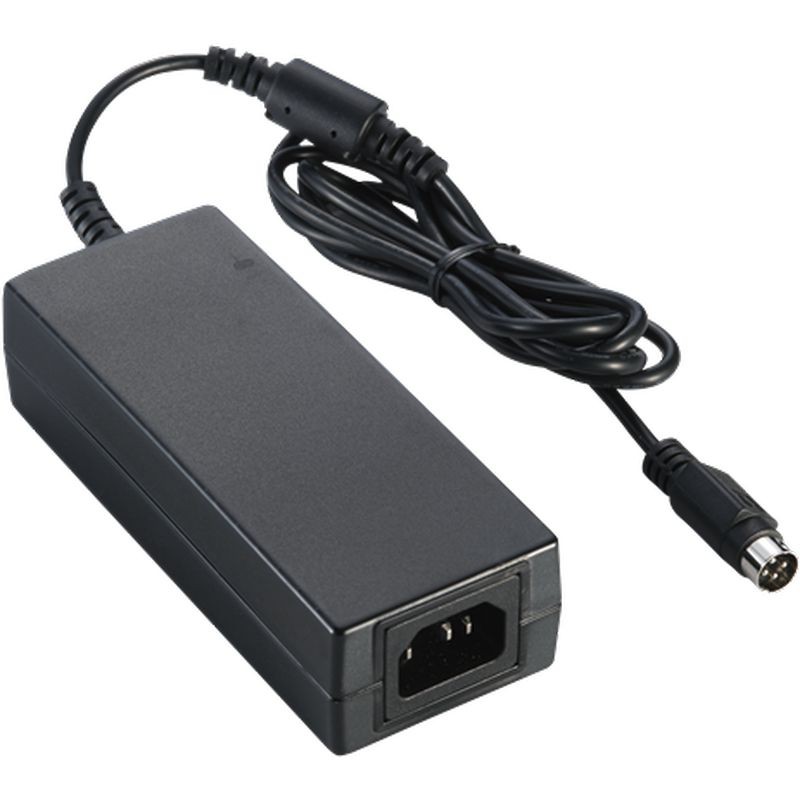

90W Serie
Informationen
ATS090A1-□XXX
XXX = Ausgangsspannung
□ = G : C6
□ = P : C14
Features:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC Universaler Eingang
* Geregelter Ausgang mit geringer Welligkeit/Rauschen
* Erfüllt Anforderungen von Sicherheitsbehörden und EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Designs verfügbar
* 1 Jahr Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATS090A1-□120 | 12.0V | 7.50A | 90W |
| ATS090A1-□150 | 15.0V | 6.00A | 90W |
| ATS090A1-□160 | 16.0V | 5.63A | 90W |
| ATS090A1-□180 | 18.0V | 5.00A | 90W |
| ATS090A1-□190 | 19.0V | 4.74A | 90W |
| ATS090A1-□240 | 24.0V | 3.75A | 90W |
| ATS090A1-□480 | 48.0V | 1.88A | 90W |
| ATS090A1-□560 | 56.0V | 1.60A | 90W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 1.2A Max. |
| Schutz | Interne Primärstromsicherung |
| Konfiguration | IEC60320/ C6, C14 |
| Ausgang | |
| Lastregelung | ±5% |
| Welligkeit & Rauschen | ≤1% Vp-p @ Volllast |
| Transient (dynamische) Reaktion | 0.5mS bei 50% Laständerung |
| Anlaufzeit | < 3,000mS |
| Überbrückungszeit | ≥ 10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz/ Überspannungsschutz/ Überstromschutz |
| Sicherheitszulassungen | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| Elektrische Daten | |
| Topologie | LLC |
| Dielektrische Festigkeit | 3,000VAC Primary - Secondary |
| Schutzleiterleckstrom | < 5mA |
| Wirkungsgrad | DoE Level VI, ErP Stage2 |
| EMV-Normen | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 300,000 berechnete Stunden min bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanische Daten | |
| Gehäuseabmessungen | L 133.5 x B 53.5 x H 33 (mm) |
| Gewicht | 330g (Ref.) |
