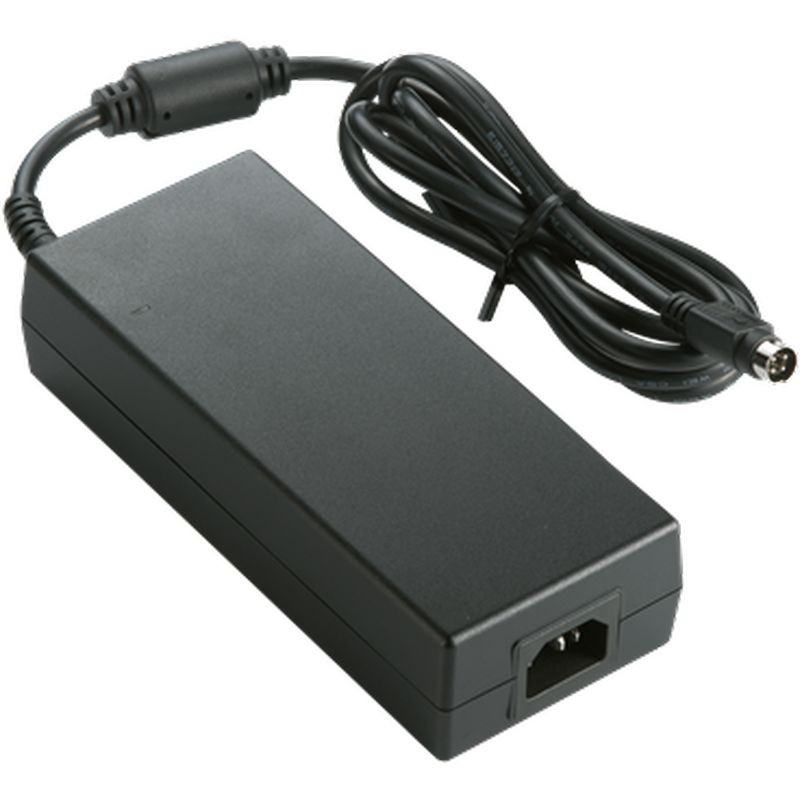

200Wシリーズ
情報
ATS200A1-□XXX
XXX = 出力電圧
□ = G : C6
P : C14
特長:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC ユニバーサル入力
* 低リップルノイズのある安定化出力
* 安全規格要件およびEMI/EMS認証取得
* 改造およびカスタム設計対応可
* 保証期間：1年
出力仕様
| 型番 | 出力電圧 | 出力電流 | 出力 (W) |
|---|---|---|---|
| ATS200A1-□120 | 12.0V | 16.00A | 192W |
| ATS200A1-□190 | 19.0V | 10.50A | 200W |
| ATS200A1-□240 | 24.0V | 8.30A | 200W |
| ATS200A1-□480 | 48.0V | 4.17A | 200W |
| ATS200A1-□560 | 56.0V | 3.58A | 200W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 最大 2.4A |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | IEC60320 / C6, C14 |
| 出力 | |
| 負荷調整率 | ±5% (Typical) |
| リップル＆ノイズ | ≤1% Vp-p @ Full Load |
| 過渡（動的）応答 | 0.5mS with 50% Load Change |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ Full Load |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過温度保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| 電気特性 | |
| トポロジー | LLC |
| 耐電圧 | 3,000VAC Primary - Secondary |
| 接地漏れ電流 | < 5mA |
| 効率 | DoE Level VI, ErP Stage 2 |
| EMC 規格 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | Telcordia SR-332 による 25°C 時の計算値 300,000 時間 |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保管温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作: 20 to 80% RH, 保管: 10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械仕様 | |
| ケース寸法 | L（長さ）175.2 x W（幅）74 x H（高さ）42 (mm) |
| 重量 | 738g (参考値) |
