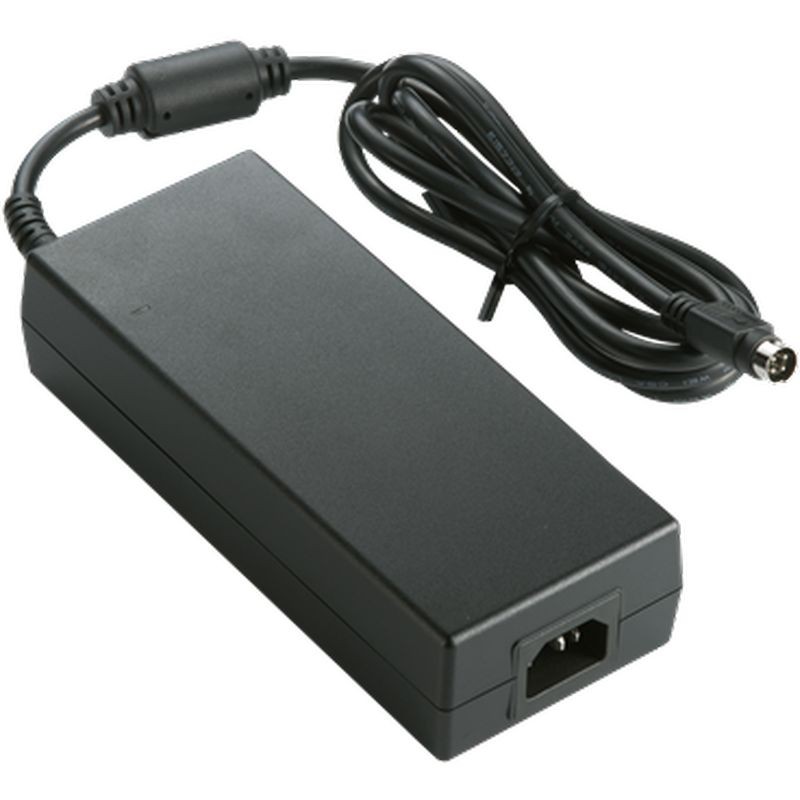

200W Serie
Informationen
ATS200A1-□XXX
XXX = Ausgangsspannung
□ = G : C6
P : C14
Merkmale:
* IEC/EN/UL 62368-1 3. Ausgabe
* 100-240VAC Universaleingang
* Geregelter Ausgang mit geringer Welligkeit und Rauschpegel
* Erfüllt Anforderungen von Zulassungsstellen und ist EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Ausführungen erhältlich
* 1 Jahr Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATS200A1-□120 | 12.0V | 16.00A | 192W |
| ATS200A1-□190 | 19.0V | 10.50A | 200W |
| ATS200A1-□240 | 24.0V | 8.30A | 200W |
| ATS200A1-□480 | 48.0V | 4.17A | 200W |
| ATS200A1-□560 | 56.0V | 3.58A | 200W |
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 2.4A Max. |
| Schutz | Interne Primärstromsicherung |
| Konfiguration | IEC60320 / C6, C14 |
| Ausgang | |
| Lastregelung | ±5% (typisch) |
| Welligkeit & Rauschen | ≤1% Vp-p bei voller Last |
| Transientes (dynamisches) Ansprechverhalten | 0.5mS bei 50% Laständerung |
| Startzeit | < 3,000mS |
| Überbrückungszeit | ≥ 10mS bei voller Last |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz/ Überspannungsschutz/ Überstromschutz/ Übertemperaturschutz |
| Sicherheitszulassungen | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| Elektrisch | |
| Topologie | LLC |
| Isolationsfestigkeit | 3,000VAC Primär - Sekundär |
| Leckstrom | < 5mA |
| Wirkungsgrad | DoE Level VI, ErP Stage 2 |
| EMV-Normen | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | L 175.2 x B 74 x H 42 (mm) |
| Gewicht | 738g (Ref.) |
