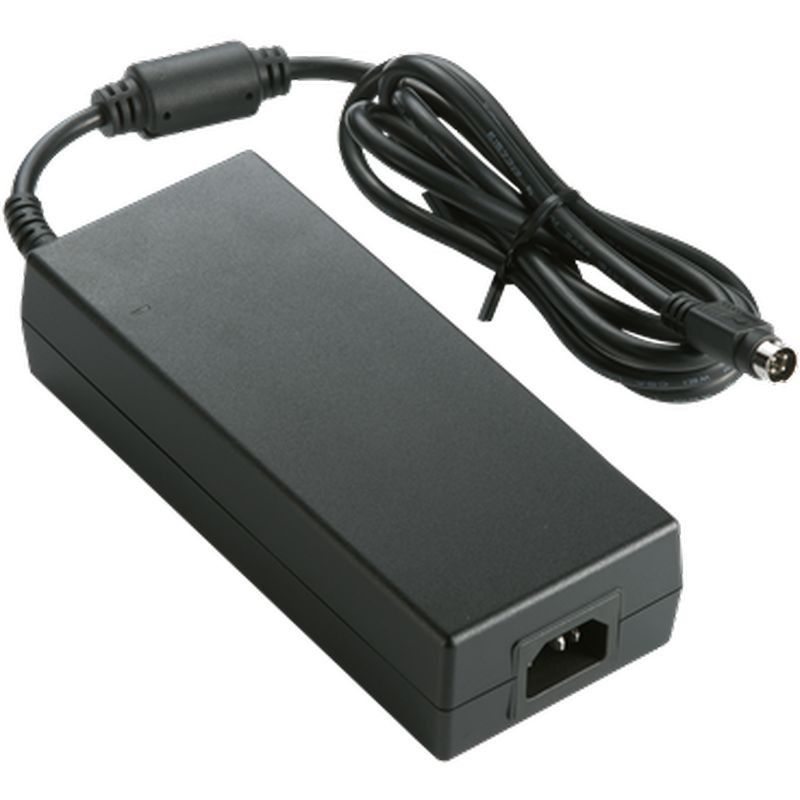

200W 시리즈
정보
ATS200A1-□XXX
XXX = 출력 전압
□ = G : C6
P : C14
특징:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC 범용 입력
* 저리플 저잡음의 정전압 출력
* 안전 규격 요구사항 및 EMI/EMS 인증 획득
* 개조 및 맞춤형 설계 가능
* 1년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATS200A1-□120 | 12.0V | 16.00A | 192W |
| ATS200A1-□190 | 19.0V | 10.50A | 200W |
| ATS200A1-□240 | 24.0V | 8.30A | 200W |
| ATS200A1-□480 | 48.0V | 4.17A | 200W |
| ATS200A1-□560 | 56.0V | 3.58A | 200W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 최대 2.4A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320 / C6, C14 |
| 출력 | |
| 부하 조정률 | ±5% (일반) |
| 리플 및 노이즈 | ≤1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5mS |
| 시동 시간 | < 3,000mS |
| 유지 시간 | ≥ 10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호/ 과온도 보호 |
| 안전 승인 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| 전기 | |
| 토폴로지 | LLC |
| 내전압 | 3,000VAC 1차 - 2차 |
| 접지 누설 전류 | < 5mA |
| 효율 | DoE Level VI, ErP Stage 2 |
| EMC 표준 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 25°C에서 Telcordia SR-332에 따라 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH, 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 175.2 x W 74 x H 42 (mm) |
| 무게 | 738g (참조) |
