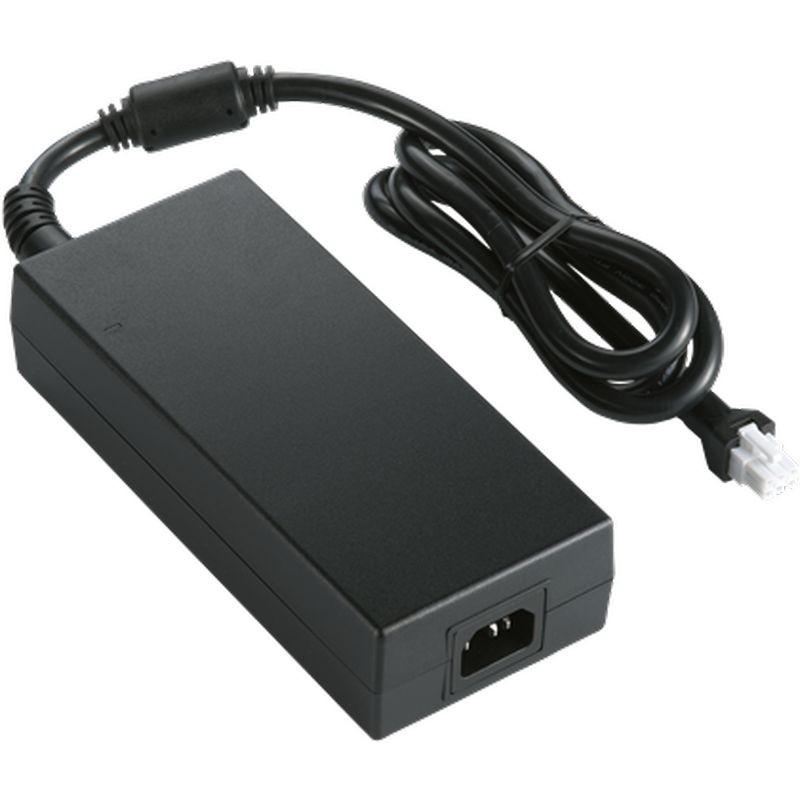

240W シリーズ
情報
ATS240A1-PXXX
XXX = 出力電圧
P : C14
特徴:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC ユニバーサル入力
* 安定化出力（低リップル／低ノイズ）
* 安全機関要件およびEMI/EMS認証取得
* 改造およびカスタム設計対応可能
* 1年保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | 定格出力 |
|---|---|---|---|
| ATS240A1-P120 | 12.0V | 20.00A | 240W |
| ATS240A1-P190 | 19.0V | 12.63A | 240W |
| ATS240A1-P240 | 24.0V | 10.00A | 240W |
| ATS240A1-P480 | 48.0V | 5.00A | 240W |
| ATS240A1-P560 | 56.0V | 4.28A | 240W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 入力周波数 | 50-60Hz |
| 電流 | 3.3A Max. |
| 保護 | 内部一次側ヒューズ |
| 構成 | IEC60320 / C14 |
| 出力 | |
| 負荷調整 | ±5% (Typical) |
| リップル & ノイズ | ≤1% Vp-p @ Full Load |
| 過渡（動的）応答 | 負荷変動50%で0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ Full Load |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護／過電圧保護／過電流保護／過温度保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| 電気的特性 | |
| トポロジー | LLC |
| 耐電圧 | 3,000VAC 一次 - 二次 |
| 漏れ電流 | < 5mA |
| 効率 | DoE Level VI & ErP Stage 2 |
| EMC規格 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 25°Cで算出した300,000時間、Telcordia SR-332による |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保管温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作: 20 to 80% RH, 保管: 10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的 | |
| 外形寸法 | L 183.2 x W 81 x H 42.3 (mm) |
| 重量 | 860g (参考) |
