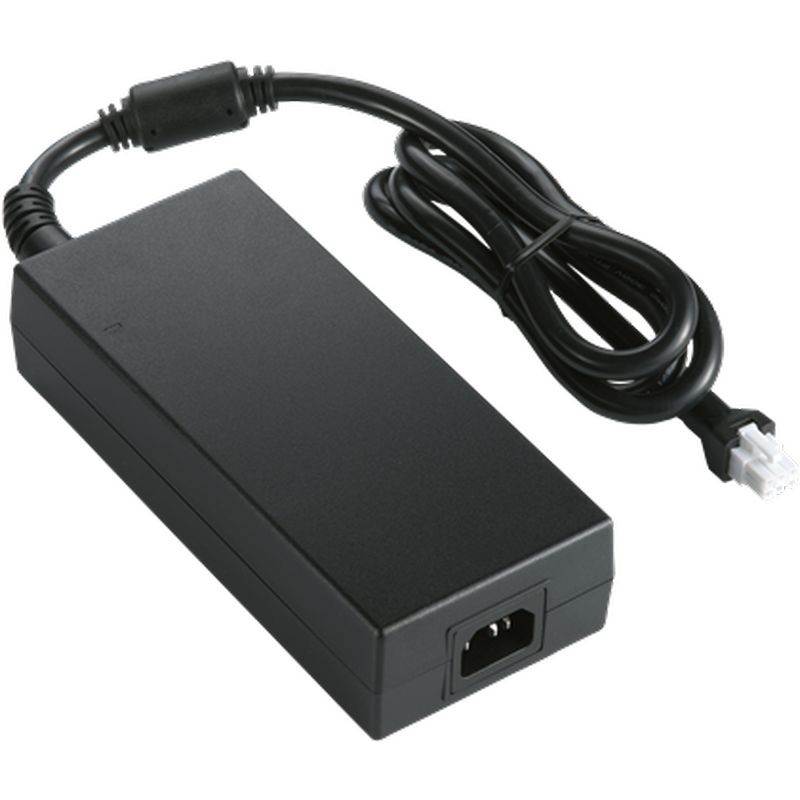

240W 시리즈
정보
ATS240A1-PXXX
XXX = 출력 전압
P : C14
특징:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC 범용 입력
* 저리플·저노이즈의 안정된 출력
* 안전 기관 요구사항 준수 및 EMI/EMS 인증
* 수정 및 맞춤 설계 가능
* 1년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATS240A1-P120 | 12.0V | 20.00A | 240W |
| ATS240A1-P190 | 19.0V | 12.63A | 240W |
| ATS240A1-P240 | 24.0V | 10.00A | 240W |
| ATS240A1-P480 | 48.0V | 5.00A | 240W |
| ATS240A1-P560 | 56.0V | 4.28A | 240W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 최대 3.3A |
| 보호 기능 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320 / C14 |
| 출력 | |
| 부하 조정 | ±5% (일반) |
| 리플 및 노이즈 | ≤1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5mS |
| 시작 시간 | < 3,000mS |
| 홀드업 시간 | ≥ 10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 기능 | 단락(쇼트) 보호/ 과전압 보호/ 과전류 보호/ 과온도 보호 |
| 안전 인증 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| 전기 | |
| 회로 형식 | LLC |
| 절연 내력 | 3,000VAC Primary - Secondary |
| 접지 누설 전류 | < 5mA |
| 효율 | DoE Level VI & ErP Stage 2 |
| EMC 표준 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF (평균무고장시간) | Telcordia SR-332에 따라 25°C에서 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20~80% RH, 보관: 10~90% RH |
| 냉각 방식 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 183.2 x W 81 x H 42.3 (mm) |
| 무게 | 860g (참고) |
