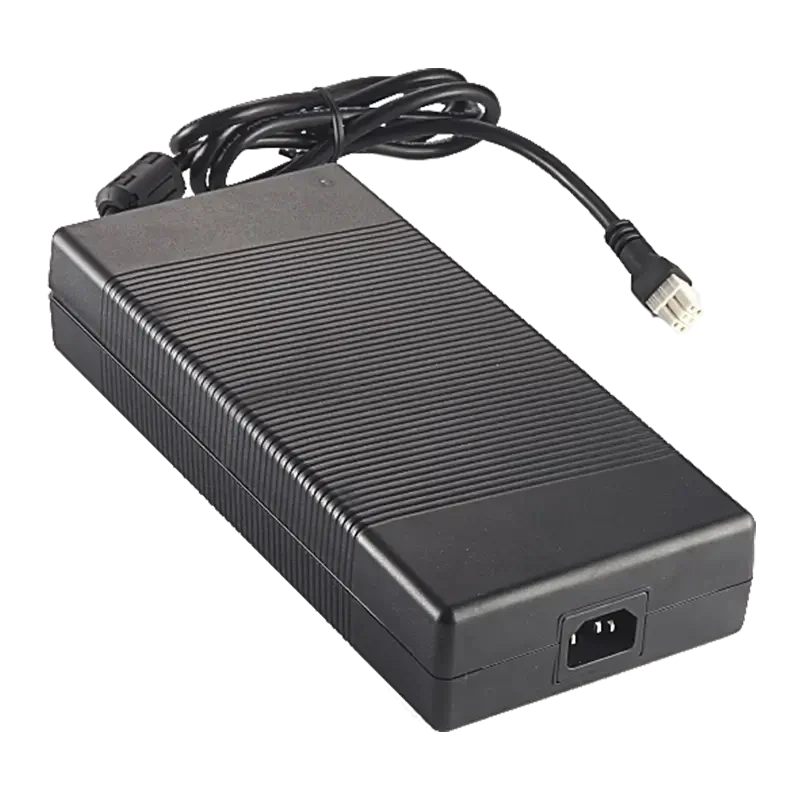

300W-Serie
Informationen
ATS300T-PXXX
XXX = Ausgangsspannung
P: C14
Merkmale:
* IEC/EN/UL 62368-1
* Geregelter Ausgang mit geringer Restwelligkeit und geringem Rauschen
* Erfüllt die Anforderungen der Sicherheitsbehörden und ist EMI/EMS-zertifiziert
* Änderungen und kundenspezifische Ausführungen möglich
* Ein Jahr Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
| ATS300T-P120 | 12.0V | 24.00A | 288W |
| ATM300T-P120 | 12.0V | 25.00A | 300W |
| ATS300T-P190 | 19.0V | 15.75A | 300W |
| ATS300T-P240 | 24.0V | 12.5A | 300W |
| ATS300T-P480 | 48.0V | 6.25A | 300W |
| ATS300T-P560 | 56.0V | 5.36A | 300W |
Technische Daten im Detail
| Eingang | |
| Spannung | 100-240VAC (Nennwert), 90-264VAC (Bereich) |
| Netzfrequenz | 50-60Hz (Nennwert), 47-63 (Bereich) |
| Strom | 3.9A maximal |
| Schutz | Interne Primärstromsicherung |
| Anschlusskonfiguration | IEC60320 / C6, C14 |
| Ausgang | |
| Lastregelung | ±5% (typisch) |
| Restwelligkeit und Rauschen | ≤1% Vp-p bei Volllast |
| Transientenverhalten (dynamische Reaktion) | 0.5mS bei einer Laständerung von 50% |
| Überbrückungszeit | 10mS bei Volllast |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszertifizierungen | |
| CB / UL / cUL / FCC / GS / CE / PSE / BSMI / CCC | |
| CB / UL / cUL / FCC / GS / CE / PSE für ATM300T-P120 | |
| Elektrik | |
| Topologie | LLC |
| Isolationsprüfspannung | 3,000VAC Primärseite – Sekundärseite |
| Ableitstrom gegen Erde | 3.5mA bei 3Pin |
| Wirkungsgrad | DoE Level VI |
| EMC-Normen | EN55032, |
| EN61000-3-2,3 | |
| EN55024 | |
| MTBF (mittlere Betriebsdauer zwischen Ausfällen) | 300.000 Stunden, berechnet nach Telcordia SR-332 bei 25°C |
| Umgebungsbedingungen | |
| Betriebstemperatur | 0 bis +40°C |
| Lagertemperatur | -20 bis +80°C (im verpackten Zustand) |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH (nicht kondensierend) |
| Lagerung: 10 bis 90% RH (im verpackten Zustand) | |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanik | |
| Gehäuseabmessungen | Länge 254 x Breite 116 x Höhe 47 (mm) |
| Gewicht | 1600g (Richtwert) |
