의료용 전원 어댑터
정보
ATM065T-□XXX
XXX = 출력 전압
□ = P : C6 / C14
□ = A : C8 / C18
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 보호 수단: 2 X MOPP
* 100-240VAC 범용 입력
* 낮은 리플/노이즈의 정전압 출력
* 안전 기관 요구사항 및 EMI/EMS 인증
* 수정 및 맞춤형 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATM065T-□120 | 12.0V | 5.00A | 60W |
| ATM065T-□150 | 15.0V | 4.34A | 65W |
| ATM065T-□180 | 18.0V | 3.62A | 65W |
| ATM065T-□190 | 19.0V | 3.43A | 65W |
| ATM065T-□240 | 24.0V | 2.71A | 65W |
| ATM065T-□300 | 30.0V | 2.17A | 65W |
| ATM065T-□360 | 36.0V | 1.81A | 65W |
| ATM065T-□480 | 48.0V | 1.36A | 65W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 1.6A-0.7A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320/C6, C8, C14, C18 |
| 출력 | |
| 부하 조정 | ± 5% (Typical) |
| 리플 및 노이즈 | ≤1% Vp-p @ Full Load |
| 과도(동적) 응답 | 50% 부하 변화에서 0.5mS |
| 시동 시간 | < 3,000mS |
| 유지 시간 | 풀 부하에서 ≥ 10mS |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호 |
| 안전 승인 | |
| 승인 | CB / UL / cUL / FCC / CE / T-mark / PSE |
| 전기 | |
| 토폴로지 | 스위칭 플라이백 |
| 내전압 | 4,000VAC 1차 - 2차 |
| 접촉 전류(환자) | < 100µA |
| 누설 전류 | < 100µA |
| 접지 누설 전류 | < 5mA |
| 효율 | DoE Level VI, ErP Stage 2 충족 |
| EMC 표준 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | Telcordia SR-332 기준, 25°C에서 계산된 300,000시간 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH, 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 119 x W 60 x H 36 (mm) |
| 무게 | 310g (참조) |
개요

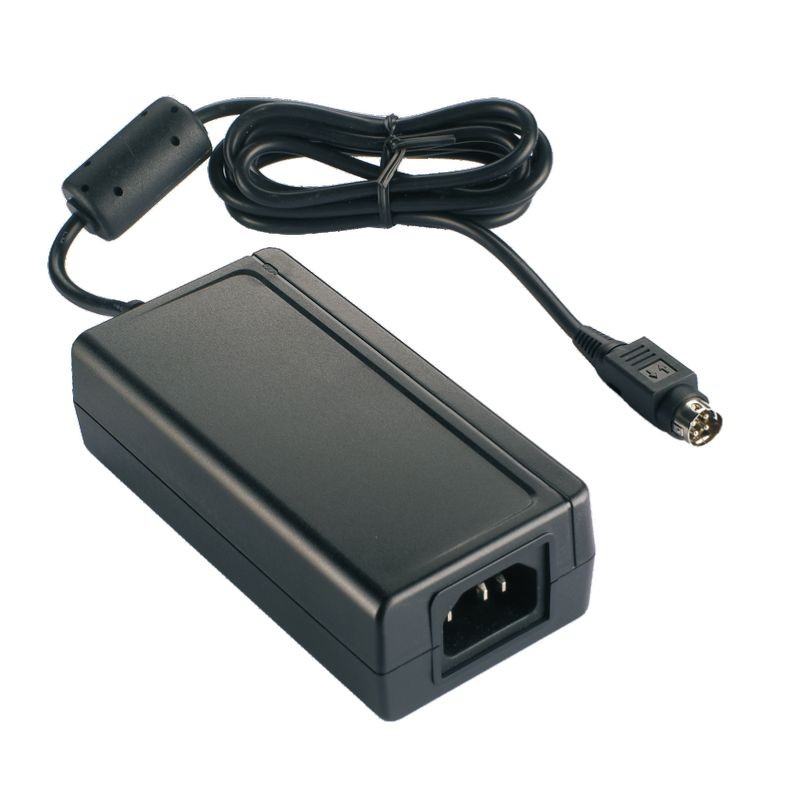

ATM065T-P/A 시리즈 65W 의료용 데스크탑 전원 어댑터
ATM065T-P/A 시리즈는 안정적인 출력, 전기적 안전성 및 장기적인 신뢰성이 요구되는 의료 기기를 위해 설계된 65W 의료용 전원 어댑터입니다. 이 데스크탑형 어댑터는 지속적으로 작동하며 일관된 전력 성능이 필요한 임상 및 실험실 장비에 적합합니다.
IEC/EN/ANSI/AAMI ES60601-1 및 IEC60601-1-2 표준에 따라 설계된 ATM065T-P/A 시리즈는 환자 보호와 장비 안정성이 필수적인 의료 응용 분야를 지원합니다. 데스크탑 구성은 유연한 배치를 가능하게 하며, 다양한 직류 출력 및 커넥터 옵션을 지원하여 여러 장치 설계에 대응합니다.
의료 장비를 위한 안정된 출력
ATM065T-P/A 시리즈는 저리플 특성의 조절된 직류 출력을 제공하여 민감한 의료 전자장치의 정확한 동작을 지원합니다. 이러한 안정성은 클리닉, 실험실 및 의료 작업대와 같은 환경에서 장비의 신뢰할 수 있는 성능을 유지하는 데 도움이 됩니다.
통합된 보호 기능에는 과전류, 과전압 및 단락 보호가 포함됩니다. 2 x MOPP 절연을 통해 이 의료용 전원 어댑터는 환자, 조작자 및 연결된 장비를 보호하는 추가적인 전기적 안전 수준을 제공합니다.
임상 및 실험실 사용을 위한 설계
데스크탑 폼팩터는 전원 배선 및 배치의 유연성을 지원하여 카트, 책상 또는 선반 위에 배치되는 장치에 적합합니다. 범용 교류 입력은 적절한 지역별 교류 전원 케이블을 선택함으로써 동일한 의료용 전원 어댑터 플랫폼을 다양한 지역에서 사용할 수 있게 합니다.
직류 출력 케이블 및 커넥터 옵션은 특정 의료 기기에 맞게 조정할 수 있어 전원 아키텍처를 재설계하지 않고도 OEM 및 시스템 통합 요구를 충족합니다.
전형적인 적용 분야
ATM065T-P/A 시리즈는 일반적으로 다음과 같은 분야에 사용됩니다:
- 환자 모니터링 및 진단 시스템
- 의료 영상 주변기기 및 액세서리
- 실험실 분석기 및 시험 장비
- 지속적인 운용을 위해 신뢰할 수 있는 의료용 전원 어댑터가 필요한 임상 장비
지원 및 보증
ATM065T-P/A 시리즈에는 제품 선택 및 통합을 위한 2년 보증 및 기술 지원이 포함됩니다. 직류 커넥터 유형, 케이블 길이 및 지역별 교류 전원 케이블과 같은 맞춤 옵션을 통해 특정 프로젝트 요구 사항을 충족할 수 있습니다.
자주 묻는 질문
질문 1: ATM065T-P/A는 어떤 종류의 장비를 위해 설계되었습니까?
답변 1: 이는 안정된 출력과 향상된 전기적 안전성이 요구되는 데스크탑형 의료용 전원 어댑터를 필요로 하는 의료 및 실험실 장비를 대상으로 합니다.
질문 2: 이 어댑터는 의료 안전 기준을 충족합니까?
답변 2: 예. IEC/EN/ANSI/AAMI ES60601-1 및 IEC60601-1-2를 준수하며, 2 x MOPP 절연을 포함합니다.
질문 3: 이 의료용 전원 어댑터를 여러 국가에서 사용할 수 있습니까?
답변 3: 예. 범용 교류 입력은 적절한 지역별 교류 전원 케이블을 사용하여 전 세계에서 사용할 수 있도록 지원합니다.
질문 4: 맞춤형 직류 커넥터를 제공합니까?
답변 4: 예. 직류 커넥터 유형 및 케이블 구성은 특정 장치 요구 사항에 맞게 조정할 수 있습니다.
