Medizinischer Netzadapter
Informationen
ATM065T-□XXX
XXX = Ausgangsspannung
□ = P : C6 / C14
□ = A : C8 / C18
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMV : IEC60601-1-2 (Edition 4.1)
* Schutzmaßnahmen: 2 x MOPP
* 100-240VAC Universaleingang
* Regulierter Ausgang mit geringer Restwelligkeit und niedrigem Rauschen
* Erfüllt Anforderungen von Sicherheitsstellen und ist EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Designs verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM065T-□120 | 12.0V | 5.00A | 60W |
| ATM065T-□150 | 15.0V | 4.34A | 65W |
| ATM065T-□180 | 18.0V | 3.62A | 65W |
| ATM065T-□190 | 19.0V | 3.43A | 65W |
| ATM065T-□240 | 24.0V | 2.71A | 65W |
| ATM065T-□300 | 30.0V | 2.17A | 65W |
| ATM065T-□360 | 36.0V | 1.81A | 65W |
| ATM065T-□480 | 48.0V | 1.36A | 65W |
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 1.6A-0.7A |
| Schutz | Interne Primärstromsicherung |
| Konfiguration | IEC60320/C6, C8, C14, C18 |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Restwelligkeit und Rauschen | ≤1% Vp-p @ Full Load |
| Transient (dynamische) Antwort | 0.5mS mit 50% Laständerung |
| Anlaufzeit | < 3,000mS |
| Überbrückungszeit | ≥ 10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutzfunktionen | Kurzschlussschutz / Überspannungsschutz / Überstromschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE / T-mark / PSE |
| Elektrische Daten | |
| Topologie | Schalt-Flyback |
| Isolationsfestigkeit | 4,000VAC Primary - Secondary |
| Berührungsstrom (Patient) | < 100µA |
| Leckstrom | < 100µA |
| Erdungsleckstrom | < 5mA |
| Wirkungsgrad | Entspricht DoE Level VI, ErP Stage 2 |
| EMV-Normen | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 to +40°C |
| Lagertemperatur | -20 to +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 to 80% RH, Lagerung: 10 to 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanische Daten | |
| Gehäuseabmessungen | L 119 x W 60 x H 36 (mm) |
| Gewicht | 310g (Ref.) |
Übersicht
ATM065T-P/A Serie 65W medizinischer Tischnetzadapter
Die ATM065T-P/A Serie ist ein 65W medizinischer Tischnetzadapter, der für medizinische Geräte entwickelt wurde, die eine stabile Ausgangsleistung, elektrische Sicherheit und langfristige Zuverlässigkeit benötigen. Dieser Tischnetzadapter eignet sich für klinische und Laborgeräte, die kontinuierlich betrieben werden und konstante Leistungsstabilität verlangen.
Entwickelt in Übereinstimmung mit den Normen IEC/EN/ANSI/AAMI ES60601-1 und IEC60601-1-2 unterstützt die ATM065T-P/A Serie medizinische Anwendungen, bei denen Patientenschutz und Geräte-Stabilität wesentlich sind. Die Tischkonfiguration ermöglicht eine flexible Platzierung und unterstützt verschiedene DC-Ausgangs- und Anschlussoptionen für unterschiedliche Gerätekonstruktionen.
Stabile Ausgangsleistung für medizinische Geräte
Die ATM065T-P/A Serie liefert einen geregelten DC-Ausgang mit geringen Ripple-Eigenschaften und unterstützt den präzisen Betrieb empfindlicher Medizinelektronik. Diese Stabilität trägt dazu bei, eine zuverlässige Geräteleistung in Umgebungen wie Kliniken, Laboren und medizinischen Arbeitsplätzen aufrechtzuerhalten.
Integrierte Schutzfunktionen umfassen Überstrom-, Überspannungs- und Kurzschlussschutz. Mit 2 x MOPP-Isolierung bietet dieser medizinische Tischnetzadapter eine zusätzliche Ebene elektrischer Sicherheit, die dazu beiträgt, Patienten, Bedienpersonal und angeschlossene Geräte zu schützen.
Konzipiert für den klinischen und Laborbetrieb
Die Tischbauform unterstützt flexible Stromführung und Platzierung, wodurch sie sich für Geräte eignet, die auf Rollwagen, Schreibtischen oder Regalen positioniert sind. Der universelle AC-Eingang ermöglicht, dieselbe medizinische Tischnetzadapterplattform in verschiedenen Regionen zu verwenden, indem entsprechende AC-Netzkabel ausgewählt werden.
DC-Ausgangskabel- und Anschlussoptionen können an spezifische medizinische Geräte angepasst werden und unterstützen OEM- und Systemintegrationsanforderungen, ohne die Stromversorgungsarchitektur neu zu entwerfen.
Typische Anwendungen
Die ATM065T-P/A Serie wird häufig verwendet in:
- Patientenüberwachungs- und Diagnosesysteme
- Peripheriegeräte und Zubehör für medizinische Bildgebung
- Laboranalysatoren und Prüfgeräte
- Klinische Geräte, die einen zuverlässigen medizinischen Tischnetzadapter für den Dauerbetrieb benötigen
Support und Garantie
Die ATM065T-P/A Serie beinhaltet eine zweijährige Garantie und technischen Support für Produktauswahl und Integration. Kundenspezifische Optionen wie DC-Steckertyp, Kabellänge und regionale AC-Netzkabel sind verfügbar, um spezifische Projektanforderungen zu erfüllen.
Häufig gestellte Fragen
F1: Für welche Gerätetypen ist die ATM065T-P/A ausgelegt?
A1: Sie ist für medizinische und Laborgeräte vorgesehen, die einen Tischnetzadapter mit stabiler Ausgangsleistung und verbesserter elektrischer Sicherheit benötigen.
F2: Entspricht dieser Adapter medizinischen Sicherheitsnormen?
A2: Ja. Er erfüllt IEC/EN/ANSI/AAMI ES60601-1 und IEC60601-1-2, einschließlich 2 x MOPP-Isolierung.
F3: Kann dieses medizinische Netzteil in verschiedenen Ländern verwendet werden?
A3: Ja. Der universelle AC-Eingang unterstützt den weltweiten Einsatz mit entsprechenden regionalen AC-Netzkabeln.
F4: Sind kundenspezifische DC-Steckverbinder verfügbar?
A4: Ja. DC-Steckertypen und Kabelkonfigurationen können angepasst werden, um spezifische Geräteanforderungen zu erfüllen.
Produktanfrage
| Bild | Produktname |
|---|---|
|

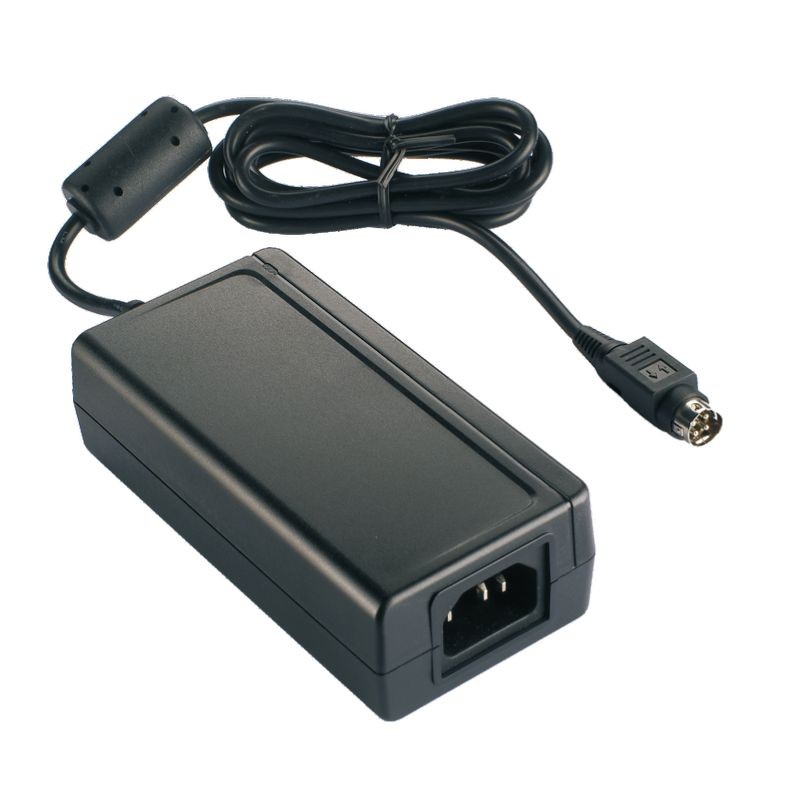

65W Serie ATM065T-P/A |
