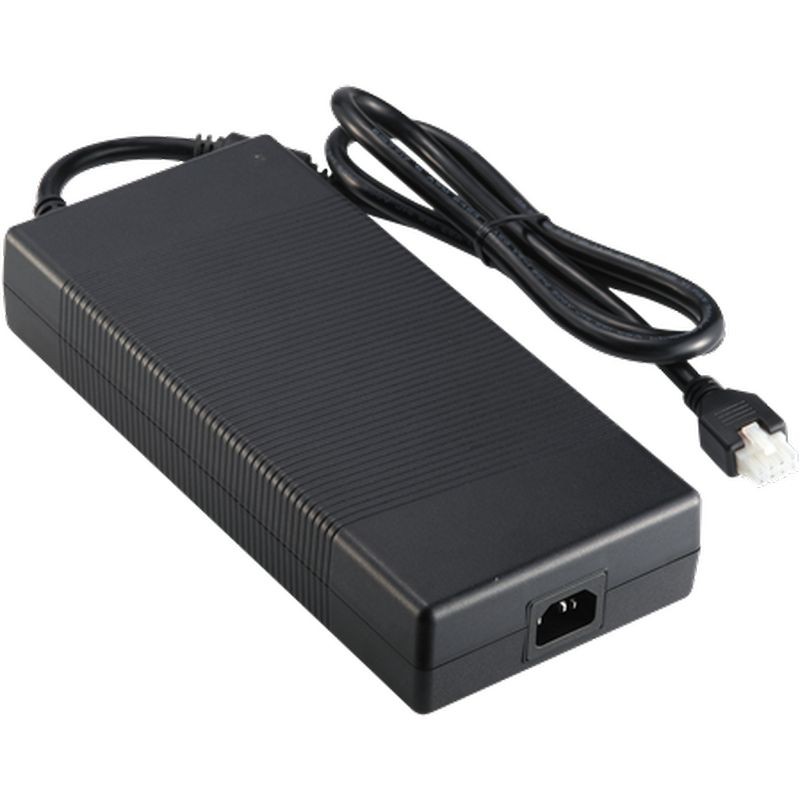

450W 시리즈
정보
ATM450A2-PXXX
XXX = 출력 전압
P : C14
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* IEC/EN/UL 62368-1 3rd Edition
* 100-240 VAC 범용 입력
* 질화갈륨 기반 설계
* 보호 수단: 2 X MOPP
* 효율 최대 95%
* 낮은 리플 노이즈의 안정화된 출력
* 변경 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 정격 출력 (W) |
|---|---|---|---|
| ATM450A2-P120 | 12.0V | 33.34A | 400W |
| ATM450A2-P190 | 19.0V | 23.60A | 450W |
| ATM450A2-P240 | 24.0V | 18.75A | 450W |
| ATM450A2-P480 | 48.0V | 9.38A | 450W |
| ATM450A2-P560 | 56.0V | 8.05A | 450W |
상세 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 5.3A-2.2A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320 / C14 |
| 출력 | |
| 부하 조정 | ± 5% (Typical) |
| 리플 및 노이즈 | ≤1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 부하 50% 변화 시 0.5mS |
| 시동 시간 | < 3,000mS |
| 홀드업 시간 | ≥10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온도 보호 |
| 안전 인증 | |
| 인증 | CB / UL / cUL / FCC / GS / TÜV Mark / CE / PSE / BSMI |
| 전기 | |
| 토폴로지 | LLC |
| 내전압 | 4,000VAC Primary - Secondary |
| 터치 전류(환자) | < 100µA |
| 누설 전류 | < 100µA |
| 접지 누설 전류 | < 5mA |
| 효율 | DoE Level VI |
| EMC 표준 | EN55032 / EN55011, EN61000-3-2,3, EN55035 / EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 25°C에서 계산된 300,000 시간, Telcordia SR-332 기준 |
| 환경 | |
| 동작 온도 | -20 to +40°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH, 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 254 x W 116 x H 47 (mm) |
| 무게 | 1,600g (참조) |
