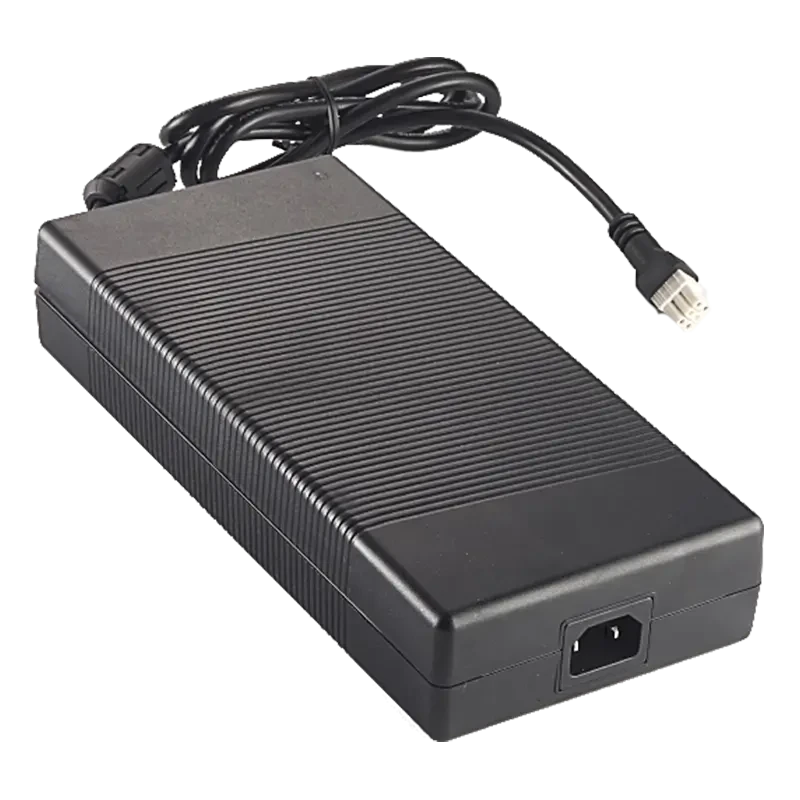

300W-Serie
Informationen
ATM300T-□XXX
XXX = Ausgangsspannung

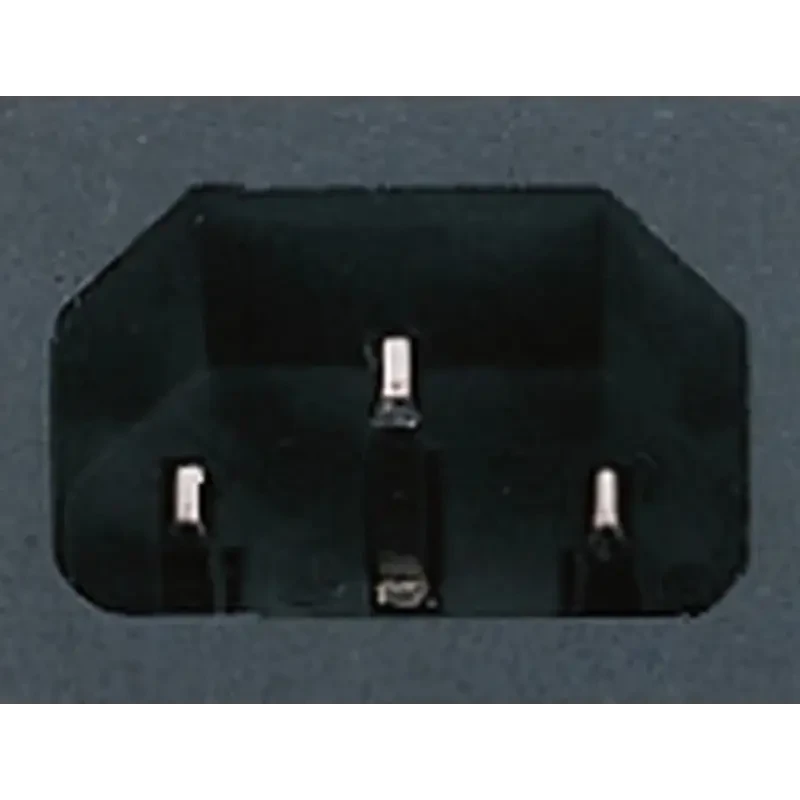

□= P : C14
A : C18
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1
* Elektromagnetische Verträglichkeit: IEC60601-1-2
* Schutzart: 2 X MOPP
* Geregelte Ausgangsspannung mit geringer Restwelligkeit und niedrigem Rauschpegel
* Erfüllt die Anforderungen der Sicherheitsbehörden und verfügt über eine EMI/EMS-Zertifizierung
* Modifikationen und kundenspezifische Ausführungen möglich
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Leistung |
| ATM300T-□120 | 12.0V | 25.00A | 300W |
| ATM300T-□150 | 15.0V | 20.00A | 300W |
| ATM300T-□240 | 24.0V | 12.50A | 300W |
| ATM300T-□480 | 48.0V | 6.25A | 300W |
Technische Daten im Detail
| Eingang | |
| Spannung | 100-240VAC(Nennwert), 90-264VAC(Bereich) |
| Netzfrequenz | 50-60Hz(Nennwert), 47-63(Bereich) |
| Strom | 3.5A-1.5A |
| Schutz | Interne Primärstromsicherung |
| Anschlusskonfiguration | IEC60320 / C14, C18 |
| Ausgang | |
| Lastregelung | ±5% (typisch) |
| Restwelligkeit und Rauschen | ≤1% Vp-p bei Volllast |
| Transientenverhalten (dynamische Reaktion) | 0.5mS bei einer Laständerung von 50% |
| Überbrückungszeit | > 10mS bei Volllast |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszertifizierungen | |
| CB / UL / cUL / FCC / CE / TUV / PSE | |
| Elektrik | |
| Topologie | LLC |
| Isolationsspannung | 4,000VAC Primärseite - Sekundärseite |
| Berührungsstrom (Patient) | < 100µA |
| Wirkungsgrad | Entspricht DoE Level VI |
| EMV-Normen | EN55011 |
| EN61000-3-2,3 | |
| EN61000-4-2,3,4,5,6,8,11 | |
| MTBF (mittlere Betriebsdauer zwischen Ausfällen) | 300.000 Stunden, berechnet nach Telcordia SR-332 bei 25°C |
| Umgebung | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C (verpackt) |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH (nicht kondensierend) |
| Lagerung: 10 bis 90% RH (verpackt) | |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanik | |
| Gehäuseabmessungen | Länge 254 x Breite 116 x Höhe 47 (mm) |
| Gewicht | 1,600g (Richtwert) |
