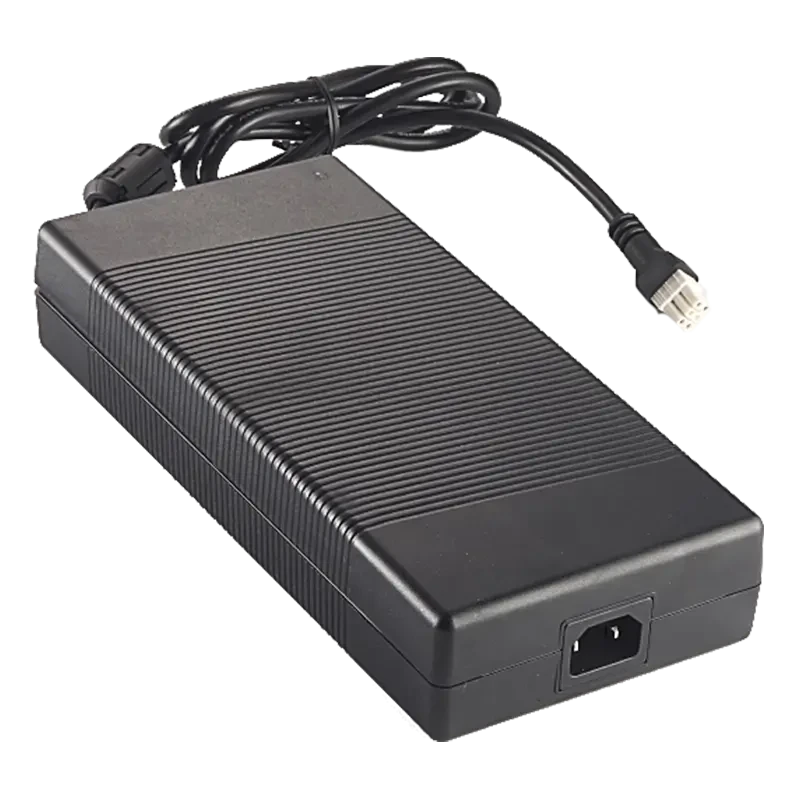

300Wシリーズ
情報
ATM300T-□XXX
XXX = 出力電圧

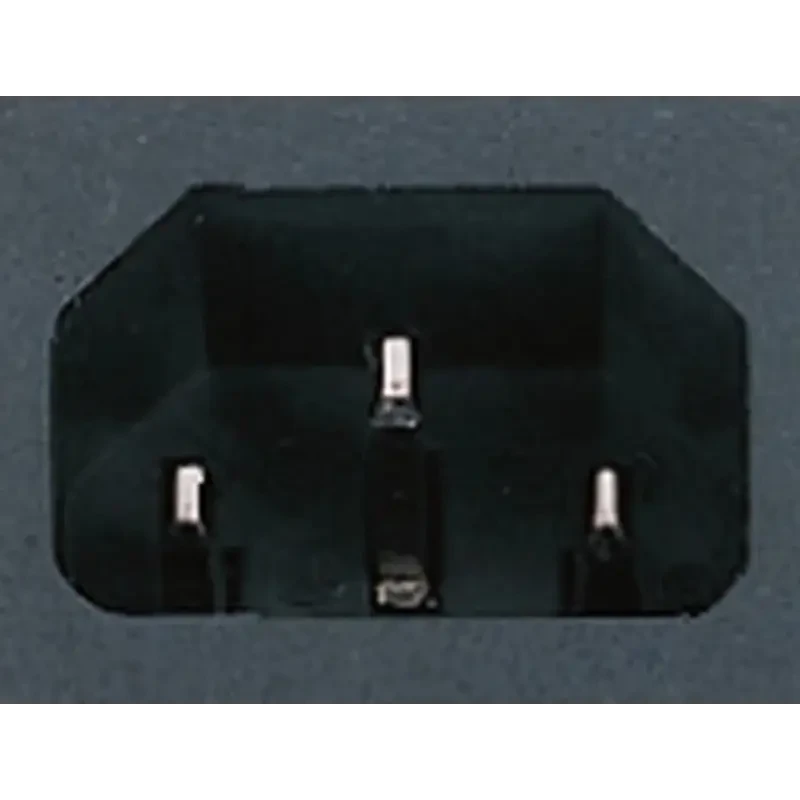

□= P : C14
A : C18
特長：
* IEC/EN/ANSI/AAMI ES60601-1
* 電磁両立性：IEC60601-1-2
* 保護方式：2 X MOPP
* 安定化出力および低リップル・低ノイズ
* 安全機関の要求事項に適合し、EMI/EMS認証を取得
* 変更およびカスタマイズ設計に対応可能
* 2年保証
出力仕様
| 型式 | 出力電圧 | 出力電流 | ワット |
| ATM300T-□120 | 12.0V | 25.00A | 300W |
| ATM300T-□150 | 15.0V | 20.00A | 300W |
| ATM300T-□240 | 24.0V | 12.50A | 300W |
| ATM300T-□480 | 48.0V | 6.25A | 300W |
仕様詳細
| 入力 | |
| 電圧 | 100-240VAC（公称）、90-264VAC（範囲） |
| 電源周波数 | 50-60Hz（公称）、47-63（範囲） |
| 電流 | 3.5A-1.5A |
| 保護 | 内部一次側電流ヒューズ |
| コネクタ構成 | IEC60320 / C14, C18 |
| 出力 | |
| 負荷変動率 | ±5%（標準値） |
| リップルおよびノイズ | ≤1% Vp-p @ 全負荷 |
| 過渡（動的）応答 | 負荷が50%変動した場合、0.5mS |
| 保持時間 | > 10mS @ 全負荷 |
| 保護 | 短絡保護／過電圧保護／過電流保護／過熱保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / CE / TUV / PSE | |
| 電気 | |
| トポロジー | LLC |
| 耐電圧 | 4,000VAC 一次側 - 二次側 |
| 接触電流（患者） | < 100µA |
| 効率 | DoE Level VIに適合 |
| EMC規格 | EN55011 |
| EN61000-3-2,3 | |
| EN61000-4-2,3,4,5,6,8,11 | |
| MTBF（平均故障間隔） | Telcordia SR-332に基づき、25°Cで300,000時間 |
| 環境 | |
| 動作温度 | -20 ～ +40°C |
| 保存温度 | -20 ～ +80°C（梱包時） |
| 相対湿度 | 動作時：20 ～ 80% RH（結露なきこと） |
| 保存時：10 ～ 90% RH（梱包時） | |
| 冷却 | 自然対流冷却 |
| 機械 | |
| 外形寸法 | 長さ 254 x 幅 116 x 高さ 47 (mm) |
| 重量 | 1,600g（参考値） |
