2 MOPP medizinischer Netzadapter
Informationen
ATM006T-WXXX□
XXX = Ausgangsspannung

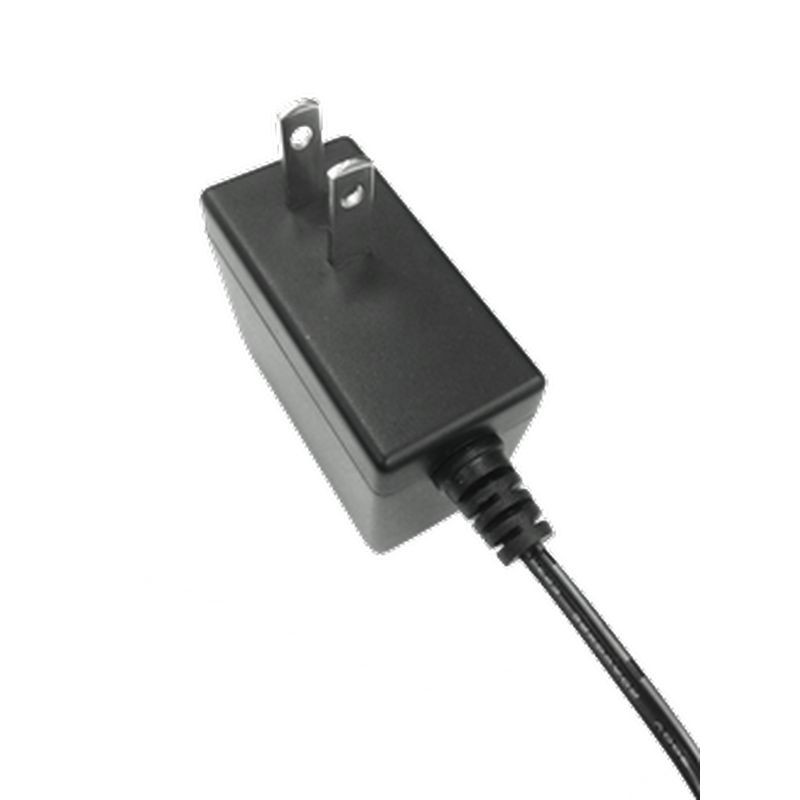

□ = U : US-Stecker

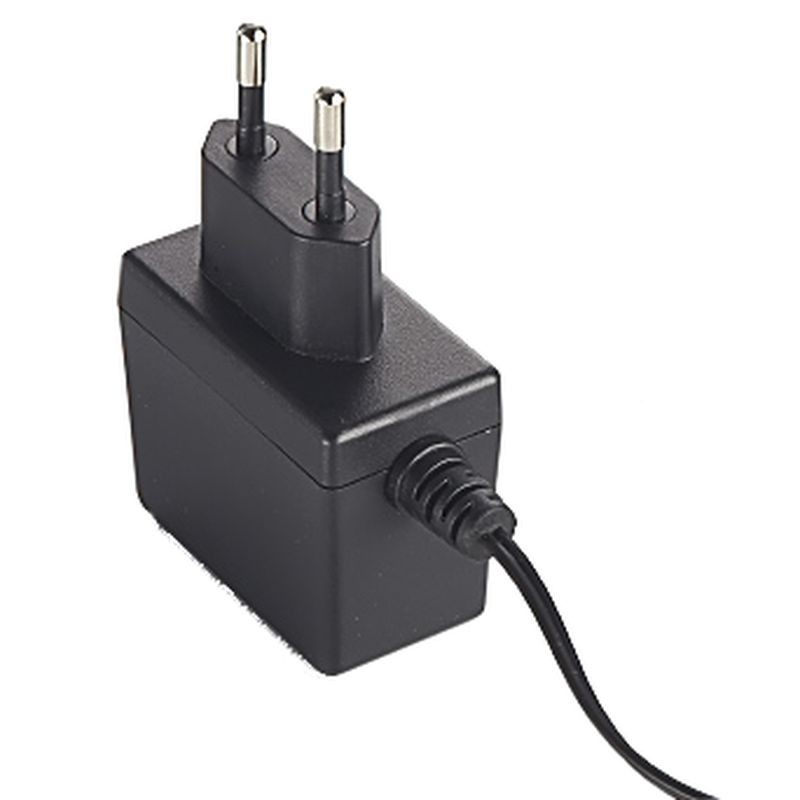

□ = E : EU-Stecker
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMV : IEC60601-1-2 (Edition 4.1)
* Medizinisches AC-Adapter-Design mit 2 MOPP
* 100-240VAC universeller Eingang
* Geregelter Ausgang mit geringem Ripple-Rauschen
* Anforderungen von Sicherheitsbehörden erfüllt und EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Designs erhältlich
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM006T-W050□ | 5.0V | 1.2A | 6.0W |
| ATM006T-W060□ | 6.0V | 1.0A | 6.0W |
| ATM006T-W075□ | 7.5V | 1.0A | 7.5W |
| ATM006T-W090□ | 9.0V | 0.7A | 6.3W |
| ATM006T-W120□ | 12.0V | 0.5A | 6.0W |
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 0.19A - 0.14A |
| Schutz | Interne Primärstromsicherung |
| Konfiguration | U für US-Stecker, E für EU-Stecker |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Ripple & Rauschen | ≤ 2% Vp-p @ Volllast |
| Transientes (dynamisches) Ansprechverhalten | 0.5mS bei 50% Laständerung |
| Startzeit | < 3,000mS |
| Hold-up-Zeit | ≥ 10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz |
| Sicherheitszulassungen | |
| Für USA | CB / UL / cUL / FCC / PSE |
| Für Europa | CB / T-mark / CE |
| Elektrisch | |
| Topologie | Schalt-Flyback |
| Dielektrische Spannungsfestigkeit | 4,000VAC Primär - Sekundär |
| Berührungsstrom (Patient) | < 100µA |
| Leckstrom | < 100µA |
| Wirkungsgrad | Entspricht DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMV-Standards | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 3,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Kühlung durch natürliche Konvektion |
| Mechanisch | |
| Gehäuseabmessungen | U - L 56 x W 28 x H 59 (mm) E - L 56 x W 28 x H 79 (mm) |
| Gewicht | U: 68g / E: 80g (Ref.) |
Übersicht
ATM006T‑W Serie 2 MOPP Medizinisches AC‑Netzteil
Die ATM006T‑W Serie ist ein 6W wandmontiertes 2 MOPP medizinisches AC‑Netzteil, das entwickelt wurde, um eine sichere, zuverlässige und effiziente externe Stromversorgung für medizinische und gesundheitsbezogene Geräte bereitzustellen. Entwickelt, um die strengen IEC/EN 60601-1 Anforderungen an die medizinische Sicherheit zu erfüllen, gewährleistet dieser Adapter sowohl den Schutz von Patienten als auch von Geräten in professionellen klinischen Umgebungen. Sein kompaktes wandmontiertes Design ermöglicht die Integration in Geräte und erfüllt dabei vollständig die Anforderungen an die elektrische Sicherheit in der Medizintechnik.
Mit universellem AC‑Eingang und mehreren Anschlussoptionen ist die ATM006T‑W für den weltweiten Einsatz geeignet und bietet Herstellern eine flexible Lösung für eine Vielzahl von medizinischen Geräten mit geringem Stromverbrauch.
Zuverlässige und sichere Leistung
Die ATM006T‑W liefert eine geregelte DC‑Ausgangsspannung mit geringer Restwelligkeit und unterstützt so den stabilen Betrieb empfindlicher medizinischer Elektronik. Integrierte Schutzfunktionen – einschließlich Überstrom-, Überspannungs- und Kurzschlussschutz sowie 2 MOPP‑Isolation – helfen, Gefahren zu verhindern und die Patientensicherheit zu gewährleisten.
Das energieeffiziente Design minimiert den Standby‑Stromverbrauch, wodurch es ideal für Geräte ist, die kontinuierlich mit Strom versorgt werden, wie Überwachungssysteme, Diagnosegeräte oder kleine medizinische Instrumente.
Integration und Konnektivität
Dieses medizinische AC‑Netzteil unterstützt standardmäßige DC‑Ausgangsstecker mit flexiblen Kabeloptionen, um unterschiedliche Geräteausführungen abzudecken. Das wandmontierte Format ermöglicht einfachen Zugriff für Wartung oder Austausch und minimiert Ausfallzeiten der Geräte. Das neutrale, flache Gehäuse fügt sich nahtlos in klinische, Labor- oder Krankenhausumgebungen ein.
Anwendungen und Einsatzbereiche
Die ATM006T‑W Serie eignet sich für ein breites Spektrum an medizinischen und gesundheitsbezogenen Anwendungen mit geringem Stromverbrauch:
- Patientenüberwachungsgeräte
- Tragbare Diagnosegeräte
- Klinische Sensoren und kleine medizinische Instrumente
- Elektronik für Labor oder Krankenhaus, die kontinuierliche, sichere Stromversorgung benötigt
Diese Anwendungen profitieren von zuverlässigem Betrieb, geringem elektrischem Rauschen und der Einhaltung strenger medizinischer Sicherheitsstandards.
Support und Garantie
Die ATM006T‑W wird mit einer einjährigen Garantie geliefert. Technischer Support steht für Produktauswahl, Integration und Fehlerbehebung zur Verfügung. Anpassungsoptionen für DC‑Anschlusstyp, Kabellänge und Stecker‑Konfiguration sind verfügbar, um projektspezifische Anforderungen zu erfüllen.
Häufig gestellte Fragen (FAQ)
Q1: Was macht den ATM006T‑W zu einem medizinischen Adapter?
A1: Dieser Adapter erfüllt die IEC/EN 60601-1 Standards und bietet 2 MOPP‑Isolation, wodurch die Sicherheit von Patienten und Geräten in medizinischen Umgebungen gewährleistet wird.
Q2: Kann dieser Adapter international eingesetzt werden?
A2: Ja, mit universellem AC‑Eingang (100–240 VAC) und konfigurierbaren Steckeroptionen kann er weltweit eingesetzt werden.
Q3: Welche Geräte sind mit diesem Adapter kompatibel?
A3: Er eignet sich für medizinische Geräte mit geringem Stromverbrauch wie Patientenmonitore, Diagnosegeräte, klinische Sensoren und kleine Laborinstrumente.
Q4: Enthält der ATM006T‑W Schutzfunktionen?
A4: Absolut. Er integriert Schutzmaßnahmen gegen Überstrom, Überspannung, Kurzschluss sowie 2 MOPP elektrische Isolation, um Sicherheit und Zuverlässigkeit zu gewährleisten.
Q5: Kann ich den Anschluss oder die Kabellänge anpassen?
A5: Ja, kundenspezifische DC‑Anschlusstypen, Kabellängen und Steckeroptionen sind verfügbar, um Ihre projektspezifischen Anforderungen zu erfüllen.
