2 MOPP 医療用交流アダプター
情報
ATM006T-WXXX□
XXX = 出力電圧

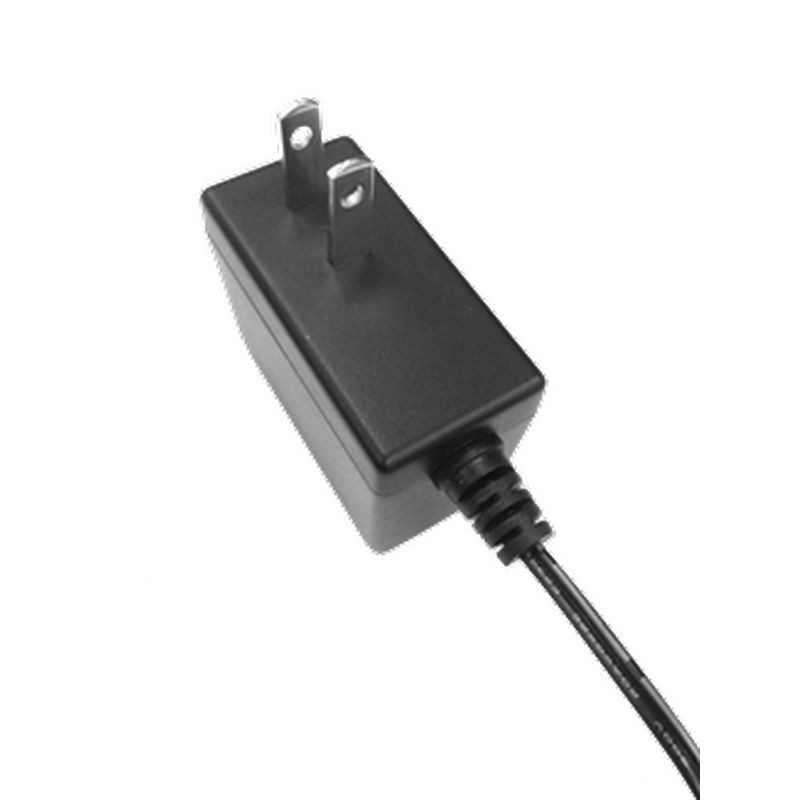

□ = U : US Plug

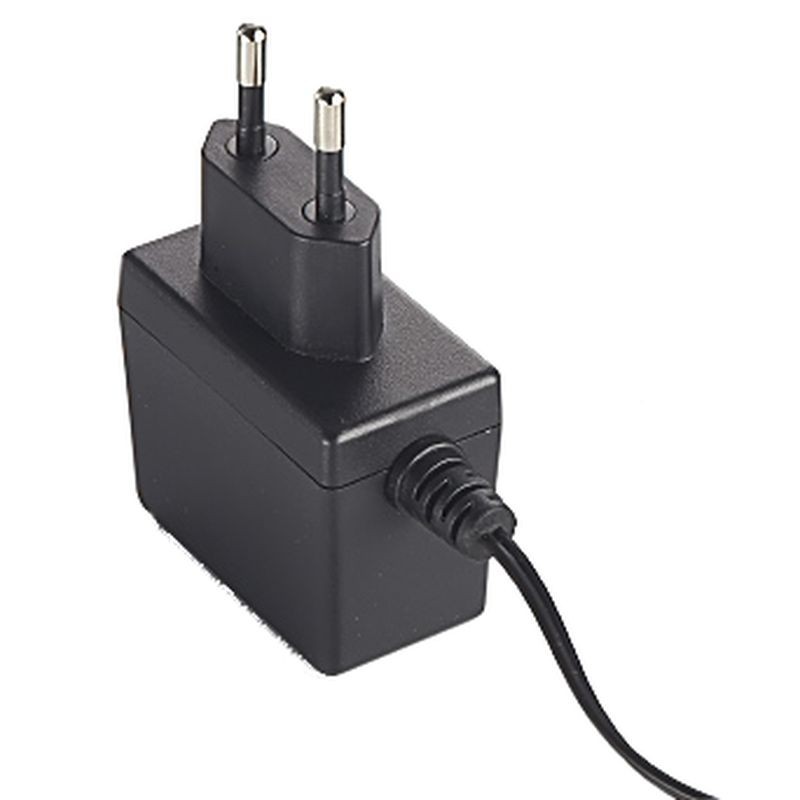

□ = E : EU Plug
Features:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 2 MOPP medical AC adapter design
* 100-240VAC Universal Input
* 低リップルノイズの安定化出力
* 安全機関の要件を満たし、EMI/EMS 認証取得
* 改造およびカスタム設計に対応
* 2年間保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | 定格出力 (W) |
|---|---|---|---|
| ATM006T-W050□ | 5.0V | 1.2A | 6.0W |
| ATM006T-W060□ | 6.0V | 1.0A | 6.0W |
| ATM006T-W075□ | 7.5V | 1.0A | 7.5W |
| ATM006T-W090□ | 9.0V | 0.7A | 6.3W |
| ATM006T-W120□ | 12.0V | 0.5A | 6.0W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 0.19A - 0.14A |
| 保護 | 内蔵一次側ヒューズ |
| 構成 | U = USプラグ、 E = EUプラグ |
| 出力 | |
| 負荷調整率 | ± 5% (典型) |
| リップルおよびノイズ | ≤ 2% Vp-p @ フル負荷 |
| 過渡（動的）応答 | 50% 負荷変動時 0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ フル負荷 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 |
| 安全認証 | |
| 米国向け | CB / UL / cUL / FCC / PSE |
| 欧州向け | CB / T-mark / CE |
| 電気的仕様 | |
| トポロジー | スイッチング（フライバック） |
| 耐電圧 | 一次-二次間 4,000VAC |
| タッチ電流（患者） | < 100µA |
| 漏れ電流 | < 100µA |
| 効率 | Meet DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 規格 | EN55011, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11 |
| 平均故障間隔 (MTBF) | 25°Cにおける算出寿命 300,000時間（Telcordia SR-332による） |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保管温度 | -20 to +80°C |
| 動作高度 | 3,000M |
| 相対湿度 | 動作: 20 to 80% RH, 保管: 10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的仕様 | |
| ケース寸法 | U - L 56 x W 28 x H 59 (mm) E - L 56 x W 28 x H 79 (mm) |
| 重量 | U: 68g / E: 80g (Ref.) |
概要
ATM006T‑W シリーズ 2 MOPP 医療用ACアダプター
ATM006T‑Wシリーズは6Wの壁掛け型2 MOPP医療用ACアダプターで、医療およびヘルスケア機器に対して安全で信頼性が高く効率的な外部電源を提供するよう設計されています。厳格なIEC/EN 60601-1医療安全基準に適合するよう設計されており、専門的な臨床環境における患者と機器の保護を確保します。コンパクトな壁掛け型デザインは機器への組み込みを容易にし、医療電気安全要件を満たしたまま設置できます。
汎用AC入力と複数のコネクタオプションを備えたATM006T‑Wは、世界展開に適しており、幅広い低消費電力の医療機器に対する柔軟なソリューションをメーカーに提供します。
信頼性と安全性
ATM006T‑Wはリップルの小さい安定化されたDC出力を提供し、感度の高い医療用電子機器の安定動作をサポートします。過電流、過電圧、短絡保護、および2 MOPPの絶縁を含む統合保護機能により、危険を未然に防ぎ患者の安全を確保します。
エネルギー効率の高い設計により待機電力を最小化しており、モニタリングシステム、診断機器、小型医療機器など常時通電が必要な機器に最適です。
統合と接続性
この医療用ACアダプターは標準的なDC出力コネクタをサポートし、機器設計に合わせて柔軟なケーブルオプションを選択できます。壁掛け型の形状はメンテナンスや交換時のアクセスを容易にし、機器の稼働停止時間を最小限に抑えます。控えめで薄型の筐体は臨床、研究室、病院の環境になじみます。
用途と使用例
ATM006T‑Wシリーズは、幅広い低消費電力の医療およびヘルスケア用途に適しています：
- 患者モニタリング装置
- ポータブル診断機器
- 臨床用センサーおよび小型医療機器
- 継続的で安全な電源を必要とする研究室または病院の電子機器
これらの用途は、信頼性の高い動作、低い電気ノイズ、そして厳格な医療安全基準への適合から恩恵を受けます。
サポートと保証
ATM006T‑Wには1年間の保証が付属します。製品選定、統合、トラブルシューティングのための技術サポートを提供します。DCコネクタの種類、ケーブル長、プラグ構成のカスタマイズオプションを用意しており、プロジェクト固有の要件に対応します。
よくある質問
Q1: ATM006T‑Wが医療グレードのアダプターである理由は何ですか？
A1: このアダプターはIEC/EN 60601-1基準を満たし、2 MOPPの絶縁を提供するため、医療環境において患者と機器の安全を確保します。
Q2: このアダプターは国際的に使用できますか？
A2: はい。汎用AC入力（100–240 VAC）および構成可能なプラグオプションにより、世界中で展開できます。
Q3: どのような機器がこのアダプターと互換性がありますか？
A3: 患者モニタリング装置、診断機器、臨床用センサー、小型研究室機器など、低消費電力の医療機器に適しています。
Q4: ATM006T‑Wには保護機能が含まれていますか？
A4: はい。過電流、過電圧、短絡に対する保護、および2 MOPPの電気的絶縁を統合しており、安全性と信頼性を確保します。
Q5: コネクタやケーブル長をカスタマイズできますか？
A5: はい。DCコネクタの種類、ケーブル長、プラグオプションのカスタマイズに対応しており、プロジェクト固有の要件に合わせて提供できます。
