24W Serie (Medizinisch&I.T.E.)

Modell:ATM024T-F

Informationen

ATM024T-FXXX□

XXX = Ausgangsspannung

□ = W : Wafer
□ = Leer : 4 Industrie-Pins

Merkmale:

* IEC/EN/ANSI/AAMI ES60601-1
* EMV: IEC60601-1-2
* Schutzmaßnahmen: 2 x MOPP
* IEC/EN/UL 62368-1
* Geregelter Ausgang mit geringer Restwelligkeit und geringem Rauschen
* Modifizierte und kundenspezifische Ausführungen verfügbar
* 2 Jahre Garantie

Ausgangsspezifikationen

Modell Ausgangsspannung Ausgangsstrom Leistung
ATM024T-F033□ 3.3V 4.5A 14.85W
ATM024T-F050□ 5.0V 4.4A 22.00W
ATM024T-F120□ 12.0V 2.0A 24.00W
ATM024T-F150□ 15.0V 1.6A 24.00W
ATM024T-F240□ 24.0V 1.0A 24.00W
ATM024T-F480□ 48.0V 0.5A 24.00W

Spezifikationsdetails

Eingang
Spannung

100-240 VAC (Nennwert)
90-264 (Bereich)

Netzfrequenz 50-60Hz (Nennwert)
47-63Hz (Bereich)
Strom 0.59A - 0.32A
Schutz Interne primärseitige Stromsicherung
Ausgang
Lastregelung ± 5% (typisch)
Restwelligkeit & Rauschen ≤2% Vss bei Volllast
Transientes (dynamisches) Verhalten 0.5mS bei 50% Laständerung, typisch
Anlaufzeit < 3,000mS
Überbrückungszeit ≥10mS bei Volllast
Anstiegszeit < 50mS
Schutz Kurzschlussschutz / Überspannungsschutz / Überstromschutz
Sicherheitszulassungen
Zulassungen CB / UL / cUL / FCC / CE /T-mark (TÜV)
Elektrische Daten
Topologie Schaltnetzteil, Sperrwandler (Flyback)
Spannungsfestigkeit 4,000VAC primär - sekundär
Berührungsstrom (Patient) / Ableitstrom <100µA
Wirkungsgrad Erfüllt DoE Level VI, ErP Stufe 2
MTBF 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332
Umgebungsbedingungen
Betriebstemperatur -20 bis +50°C
Lagertemperatur -20 bis +80°C (in Verpackung)
Betriebshöhe 5,000M
Relative Luftfeuchtigkeit Betrieb: 20 bis 80% rF (nicht kondensierend)
Lagerung: 10 bis 90% rF (in Verpackung)
Kühlung Natürliche Konvektionskühlung
Mechanische Daten
Abmessungen 4 Industrie-Pins:
L 70 x B 48 x H 26 (mm)
2.76"x1.89"x0.95"(inch)
Wafer-Ausführung:
L89 x B 51 x H 24 (mm)
3.5"x2"x0.95"(inch)
Gewicht 58g (Ref.)

Übersicht

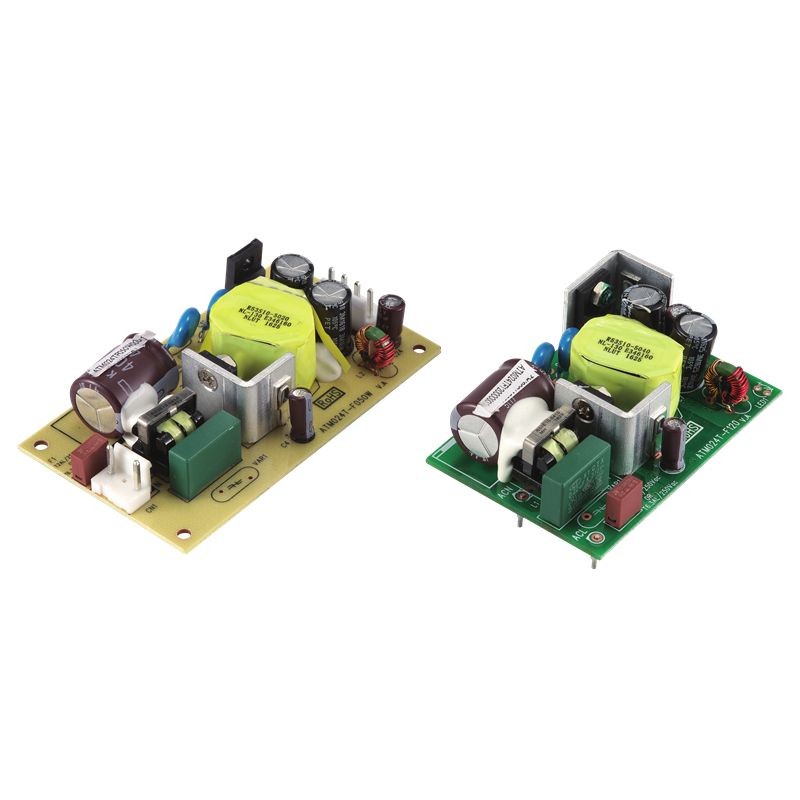

ATM024T‑F Open-Frame AC/DC-Netzteil

Das ATM024T‑F ist ein vielseitiges Open-Frame-AC/DC‑Netzteil, das für eingebettete Systeme, industrielle Steuergeräte, medizinische Peripheriegeräte und Kommunikationshardware entwickelt wurde, die eine kompakte und zuverlässige Gleichstromversorgung benötigen. Seine Open-Frame-Konfiguration ermöglicht Ingenieuren und Systemdesignern, das Netzteil direkt in Gerätegehäuse zu integrieren und dabei Leiterplattenfläche und Luftstrom zu optimieren, ohne Abstriche bei der Leistung.

Dieser Adapter verbindet geregelte Ausgangsspannung mit hoher Effizienz und geringem elektrischem Rauschen und erfüllt damit die Anforderungen professioneller Elektronik sowie von Umgebungen mit Dauerbetrieb.

Entwickelt für Stabilität und Effizienz

Das ATM024T‑F liefert eine geregelte Gleichstromausgabe mit minimaler Welligkeit und hilft angeschlossenen Geräten, auch bei dynamischen Laständerungen eine stabile Leistung aufrechtzuerhalten. Als Open-Frame-AC/DC‑Netzteil unterstützt es einen weiten Eingangsspannungsbereich für weltweite Einsätze und eignet sich für Systeme, bei denen Größe, thermisches Verhalten und Zuverlässigkeit entscheidend sind.

Integrierte Schutzfunktionen schützen vor Überstrom, Überspannung und Kurzschluss und tragen so zu sichereren und längeren Gerätelebensdauern bei.

Typische Anwendungen und Einsatzbereiche

Diese Serie eignet sich ideal für den Einsatz in:

  • Eingebettete Steuerungs- und Automatisierungsplattformen
  • Medizinische Zubehörgeräte und Diagnoseinstrumente
  • Kommunikations- und Netzwerktechnik
  • Industrielle Mess- und Überwachungssysteme

Durch die Wahl des ATM024T‑F können Hersteller ein leistungsstarkes Leistungsmodul in ihre Designs einbetten, die Systemkomplexität reduzieren und gleichzeitig eine zuverlässige Stromversorgung sicherstellen.

Vorteile bei der Integration

Das Open-Frame-Format ermöglicht:

  • Einbau auf Leiterplattenebene innerhalb kundenspezifischer Gehäuse
  • Verbessertes thermisches Management durch Systemluftstrom
  • Flexible Platzierung in platzbeschränkten Designs

Dieses Open-Frame-AC/DC‑Netzteil ist besonders geeignet für OEMs und Produktdesigner, die eine Stromquelle benötigen, die sich nahtlos in interne Systemlayouts einfügt, ohne ein externes Gehäuse.

Support und Garantie

Das ATM024T‑F wird mit einer zweijährigen Garantie und technischem Support geliefert, die bei Integration und Inbetriebnahme unterstützen. Detaillierte Dokumentation, einschließlich Datenblätter und Konformitätshinweise, steht zur Verfügung, um Ingenieuren bei der Validierung von Leistung und Sicherheit zu helfen. Kundenspezifische Steckverbinderoptionen und Kabelkonfigurationen sind verfügbar, um projektbezogene Anforderungen zu erfüllen.

Häufig gestellte Fragen (FAQ)

Q1: What is an open frame AC/DC power supply?
A1: Ein Open-Frame-AC/DC‑Netzteil wird ohne vollständiges externes Gehäuse gebaut, sodass es direkt in Systemplatinen oder Gehäuse integriert werden kann, in denen Platz und Luftstrom intern verwaltet werden.

Q2: What devices can use the ATM024T‑F?
A2: Es eignet sich für eingebettete Systeme, Automatisierungsgeräte, Kommunikationshardware und andere Elektronik, die eine interne geregelte Stromversorgung benötigen.

Q3: How does regulated output benefit connected equipment?
A3: Eine geregelte Ausgangsspannung minimiert Spannungsschwankungen und elektrisches Rauschen, wodurch empfindliche Elektronik zuverlässiger und mit verbesserter Leistung betrieben werden kann.

Q4: Is technical support available?
A4: Ja. Technische Dokumentation und Support werden bereitgestellt, einschließlich Integrationsanleitungen und Anpassungsoptionen.
