개방형 전원 공급장치 (24V)
정보
ATM024T-FXXX□
XXX = 출력 전압
□ = W : 웨이퍼
□ = 공백 : 산업용 핀 4개
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* 전자기 적합성(EMC) : IEC60601-1-2 (Edition 4.1)
* 보호 수단: 2 X MOPP
* IEC 62368-1
* 100-240VAC 범용 입력
* 낮은 리플 노이즈의 안정화된 출력
* 변경 및 맞춤형 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATM024T-F033□ | 3.3V | 4.5A | 14.85W |
| ATM024T-F050□ | 5.0V | 4.4A | 22.00W |
| ATM024T-F120□ | 12.0V | 2.0A | 24.00W |
| ATM024T-F150□ | 15.0V | 1.6A | 24.00W |
| ATM024T-F240□ | 24.0V | 1.0A | 24.00W |
| ATM024T-F480□ | 48.0V | 0.5A | 24.00W |
사양 상세
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 전원 주파수 | 50-60Hz |
| 전류 | 0.59A - 0.32A |
| 보호 | 내부 1차 전류 퓨즈 |
| 출력 | |
| 부하 조정 | ± 5% (일반적) |
| 리플 & 노이즈 | ≤2% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화에 대해 0.5mS (일반적) |
| 기동 시간 | < 3,000mS |
| 유지 시간 | ≥10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호 |
| 안전 승인 | |
| 승인 | CB / UL / cUL / FCC / CE |
| 전기적 | |
| 토폴로지 | 스위칭 플라이백 |
| 절연 내력 | 4,000VAC Primary - Secondary |
| 터치 전류(환자) 누설 전류 | <100µA |
| 효율 | DoE Level VI, ErP Stage 2 충족 |
| MTBF | 25°C에서 Telcordia SR-332에 따라 계산된 300,000시간 |
| 환경 | |
| 작동 온도 | -20 to +50°C |
| 보관 온도 | -20 to +80°C |
| 작동 고도 | 5,000M |
| 상대 습도 | 작동: 20 to 80% RH 보관: 10 to 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| Dimension | 4 Industrial Pins： L 70 x W 48 x H 26 (mm) 2.75"x1.89"x0.95"(인치) |
| Wafer Type： L89 x W 51 x H 24 (mm) 3.5"x2"x0.95"(인치) |
|
| 무게 | 58g (참조) |
개요

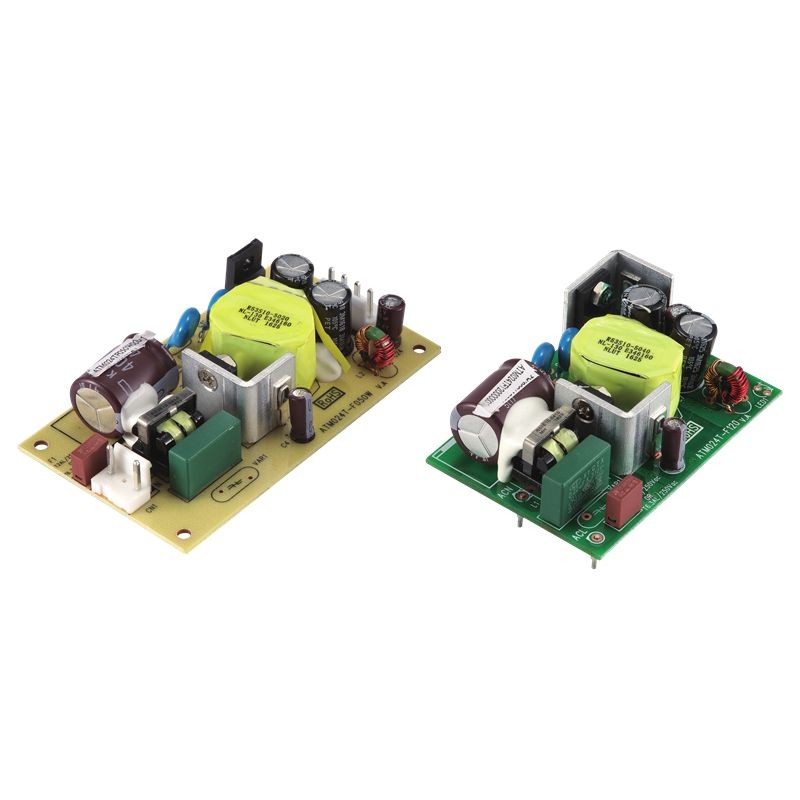

ATM024T‑F 오픈 프레임 AC/DC 전원 공급 장치
ATM024T‑F는 임베디드 시스템, 산업 제어 장치, 의료 주변기기 및 컴팩트하면서도 신뢰할 수 있는 DC 전원이 필요한 통신 하드웨어를 위해 설계된 다목적 오픈 프레임 AC/DC 전원 공급 장치입니다. 오픈 프레임 구성은 엔지니어와 시스템 설계자가 전원 공급 장치를 장비 인클로저 내부에 직접 통합할 수 있게 하여 보드 공간과 공기 흐름을 최적화하면서 성능을 유지할 수 있게 합니다.
이 어댑터는 규격화된 출력과 높은 효율성, 낮은 전기적 노이즈를 결합하여 전문 전자 장비와 연속 운용 환경의 요구를 충족합니다.
안정성과 효율성을 위한 설계
ATM024T‑F는 최소한의 전기적 리플을 가진 안정화된 DC 출력을 제공하여 연결된 장치가 동적 부하 변화 시에도 안정적인 성능을 유지하도록 도와줍니다. 오픈 프레임 AC/DC 전원 공급 장치로서 광범위한 입력 전압을 지원하여 전 세계적 배포에 적합하며 크기, 열 거동 및 신뢰성이 중요한 시스템에 적합합니다.
내장된 안전 기능은 과전류, 과전압 및 단락 상태로부터 보호하여 장비의 안전성과 수명을 향상시킵니다.
일반적인 적용 분야 및 사용 사례
이 시리즈는 다음과 같은 용도에 적합합니다:
- 임베디드 제어 및 자동화 플랫폼
- 의료 보조장치 및 진단 기기
- 통신 및 네트워킹 장비
- 산업용 측정 및 모니터링 시스템
ATM024T‑F를 선택함으로써 제조업체는 설계에 고성능 전력 모듈을 내장하여 시스템 복잡성을 줄이면서 신뢰할 수 있는 전원 공급을 유지할 수 있습니다.
통합 시 이점
오픈 프레임 형식은 다음을 허용합니다:
- 맞춤형 인클로저 내부의 보드 레벨 설치
- 시스템 공기 흐름을 통한 향상된 열 관리
- 공간 제약이 있는 설계에서의 유연한 배치
이 오픈 프레임 AC/DC 전원 공급 장치는 외부 케이싱 없이 내부 시스템 레이아웃에 매끄럽게 통합되는 전원 소스를 필요로 하는 OEM 제조업체와 제품 설계자에게 특히 적합합니다.
지원 및 보증
ATM024T‑F는 통합 및 배포를 지원하기 위한 2년 보증과 기술 지원을 제공합니다. 데이터시트 및 준수 관련 문서를 포함한 상세 문서는 엔지니어가 성능과 안전성을 검증하는 데 도움이 되도록 제공됩니다. 프로젝트별 요구 사항에 맞춘 맞춤 커넥터 옵션 및 케이블 구성도 이용 가능합니다.
자주 묻는 질문
Q1: What is an open frame AC/DC power supply?
A1: An open frame AC/DC power supply is built without a full external enclosure, allowing it to be integrated directly into system boards or enclosures where space and airflow are managed internally.
Q2: What devices can use the ATM024T‑F?
A2: It is suitable for embedded systems, automation equipment, communication hardware, and other electronics requiring internal regulated power.
Q3: How does regulated output benefit connected equipment?
A3: Regulated output minimizes voltage fluctuations and electrical noise, helping sensitive electronics run more reliably and with improved performance.
Q4: Is technical support available?
A4: Yes. Technical documentation and support are provided, including integration guidance and customization options.
