24W 醫療與資通訊雙認證電源供應器 (開放型)
資訊
ATM024T-FXXX□
XXX = 輸出電壓
□ = W:Wafer 排針型
□ = 空白:4 支工業用接腳
產品特色:
* IEC/EN/ANSI/AAMI ES60601-1
* 電磁相容(EMC):IEC60601-1-2
* 防護方式:2 X MOPP
* IEC/EN/UL 62368-1
* 穩壓輸出,低漣波雜訊
* 可提供修改及客製化設計
* 2 年保固
輸出規格
| 型號 | 輸出電壓 | 輸出電流 | 瓦數 |
|---|---|---|---|
| ATM024T-F033□ | 3.3V | 4.5A | 14.85W |
| ATM024T-F050□ | 5.0V | 4.4A | 22.00W |
| ATM024T-F120□ | 12.0V | 2.0A | 24.00W |
| ATM024T-F150□ | 15.0V | 1.6A | 24.00W |
| ATM024T-F240□ | 24.0V | 1.0A | 24.00W |
| ATM024T-F480□ | 48.0V | 0.5A | 24.00W |
規格詳細資料
| 輸入 | |
|---|---|
| 電壓 |
100-240 VAC(標稱) |
| 線路頻率 | 50-60Hz(標稱) 47-63Hz(範圍) |
| 電流 | 0.59A - 0.32A |
| 保護 | 內建一次側電流保險絲 |
| 輸出 | |
| 負載調整率 | ± 5%(典型值) |
| 漣波與雜訊 | ≤2% Vp-p @ 滿載 |
| 暫態(動態)響應 | 負載變化 50% 時,典型值 0.5mS |
| 啟動時間 | < 3,000mS |
| 維持時間 | ≥10mS @ 滿載 |
| 上升時間 | < 50mS |
| 保護 | 短路保護/過電壓保護/過電流保護 |
| 安規認證 | |
| 認證 | CB / UL / cUL / FCC / CE /T-mark (TÜV) |
| 電氣特性 | |
| 電路架構 | 返馳式切換(Switching Flyback) |
| 耐電壓 | 4,000VAC 一次側 - 二次側 |
| 接觸電流(病患)漏電流 | <100µA |
| 效率 | 符合 DoE Level VI、ErP Stage 2 |
| MTBF(平均故障間隔時間) | 計算值 300,000 小時(25°C,依 Telcordia SR-332) |
| 環境條件 | |
| 操作溫度 | -20 至 +50°C |
| 儲存溫度 | -20 至 +80°C(包裝狀態) |
| 操作海拔 | 5,000M |
| 相對濕度 | 操作:20 至 80% RH(無凝結) 儲存:10 至 90% RH(包裝狀態) |
| 散熱方式 | 自然對流冷卻 |
| 機構規格 | |
| 尺寸 | 4 支工業用接腳型: 長 70 x 寬 48 x 高 26 (mm) 2.76"x1.89"x0.95"(英吋) |
| Wafer 排針型: 長 89 x 寬 51 x 高 24 (mm) 3.5"x2"x0.95"(英吋) |
|
| 重量 | 58g(參考值) |
概覽

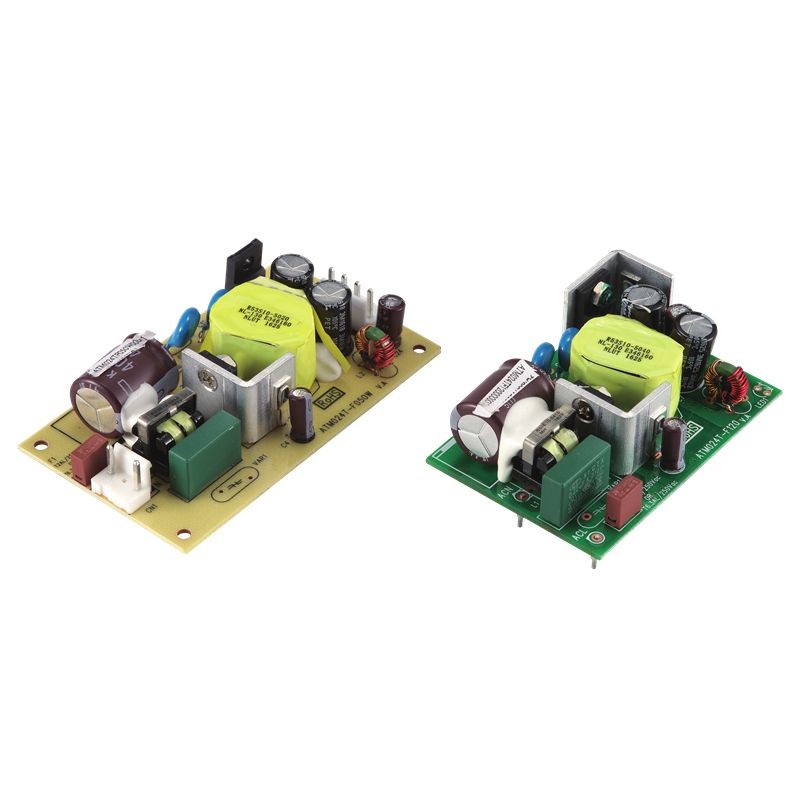

ATM024T‑F 開放式框架交流/直流電源供應器
ATM024T‑F 是一款多用途的開放式框架交流/直流電源供應器，專為嵌入式系統、工業控制單元、醫療周邊設備及需要緊湊且可靠直流電源的通訊硬體而設計。其開放式框架配置允許工程師與系統設計師將電源直接整合到設備外殼內，優化電路板空間與氣流，同時不犧牲效能。
該適配器結合穩壓輸出、高效率及低電噪，使其符合專業電子產品與連續運作環境的需求。
為穩定性與效率而設計
ATM024T‑F 提供穩壓直流輸出並將電壓波動降至最低，協助連接裝置在動態負載變化時維持穩定效能。作為開放式框架交流/直流電源供應器，它支援寬廣的輸入電壓範圍以利全球部署，適用於對尺寸、熱特性與可靠性有要求的系統。
具備整合的安全保護，可防止過電流、過電壓與短路等狀況，有助於提升設備的安全性並延長使用壽命。
典型應用與使用情境
此系列適用於：
- 嵌入式控制與自動化平台
- 醫療附屬裝置與診斷儀器
- 通訊與網路設備
- 工業量測與監控系統
選用 ATM024T‑F，製造商即可在設計中內嵌高效能電源模組，減少系統複雜度，同時維持可靠的供電。
整合優勢
開放式框架形式可讓：
- 在客製外殼內進行板級安裝
- 透過系統氣流改善散熱管理
- 在空間受限的設計中彈性配置
此開放式框架交流/直流電源供應器特別適合需要無外殼即可無縫整合於內部系統佈局之原始設備製造商與產品設計師。
支援與保固
ATM024T‑F 提供兩年保固及技術支援，以協助整合與部署。提供包括規格表與合規說明在內的詳細文件，幫助工程師驗證效能與安全性。亦可提供客製化接頭選項與線材配置，以符合專案特定需求。
常見問答
問1：什麼是開放式框架交流/直流電源供應器？
答1：開放式框架交流/直流電源供應器沒有完整外殼設計，可直接整合到系統電路板或在內部管理空間與氣流的外殼內使用。
問2：哪些裝置可以使用 ATM024T‑F？
答2：適用於嵌入式系統、自動化設備、通訊硬體以及其他需要內部穩壓電源的電子設備。
問3：穩壓輸出對連接設備有何助益？
答3：穩壓輸出能將電壓波動與電氣噪聲降到最低，幫助敏感電子裝置更可靠地運作並提升效能。
問4：是否提供技術支援？
答4：是。提供技術文件與支援，包括整合指引與客製化選項。
