开架式电源 (24V)
信息
ATM024T-FXXX□
XXX = 输出电压
□ = W：焊片式
□ = 空白：4 个工业引脚
产品特点：
* IEC/EN/ANSI/AAMI ES60601-1
* 电磁兼容性（EMC）：IEC60601-1-2
* 防护措施：2 X MOPP（双重患者防护措施）
* IEC/EN/UL 62368-1
* 稳压输出，低纹波噪声
* 可提供修改及定制设计
* 2 年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 |
|---|---|---|---|
| ATM024T-F033□ | 3.3V | 4.5A | 14.85W |
| ATM024T-F050□ | 5.0V | 4.4A | 22.00W |
| ATM024T-F120□ | 12.0V | 2.0A | 24.00W |
| ATM024T-F150□ | 15.0V | 1.6A | 24.00W |
| ATM024T-F240□ | 24.0V | 1.0A | 24.00W |
| ATM024T-F480□ | 48.0V | 0.5A | 24.00W |
详细规格参数
| 输入 | |
|---|---|
| 电压 |
100-240 VAC（标称值） |
| 电源频率 | 50-60Hz（标称值） 47-63Hz（范围） |
| 输入电流 | 0.59A - 0.32A |
| 保护 | 内部初级侧电流保险丝 |
| 输出 | |
| 负载调整率 | ± 5%（典型值） |
| 纹波与噪声 | ≤ 2% Vp-p @ 满载 |
| 瞬态（动态）响应 | 负载变化 50% 时，典型响应时间为 0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥ 10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护功能 | 短路保护 / 过电压保护 / 过电流保护 |
| 安全认证 | |
| 认证项目 | CB / UL / cUL / FCC / CE / T-mark（TÜV） |
| 电气特性 | |
| 电路拓扑 | 开关式反激拓扑 |
| 耐电压 | 初级侧与次级侧之间 4,000VAC |
| 接触电流（患者）/ 漏电流 | < 100µA |
| 能效 | 符合 DoE Level VI、ErP Stage 2 标准 |
| 平均无故障时间（MTBF） | 在 25°C 条件下，依据 Telcordia SR-332 计算为 300,000 小时 |
| 环境条件 | |
| 工作温度 | -20 至 +50°C |
| 储存温度 | -20 至 +80°C（包装状态） |
| 工作海拔高度 | 5,000m |
| 相对湿度 | 工作：20% 至 80% RH（无冷凝） 储存：10% 至 90% RH（包装状态） |
| 冷却方式 | 自然对流冷却 |
| 机械规格 | |
| 尺寸 | 4 个工业引脚型： 长 70 x 宽 48 x 高 26 (mm) 2.76" x 1.89" x 0.95"（英寸） |
| 焊片式： 长 89 x 宽 51 x 高 24 (mm) 3.5" x 2" x 0.95"（英寸） |
|
| 重量 | 58g（参考值） |
概述

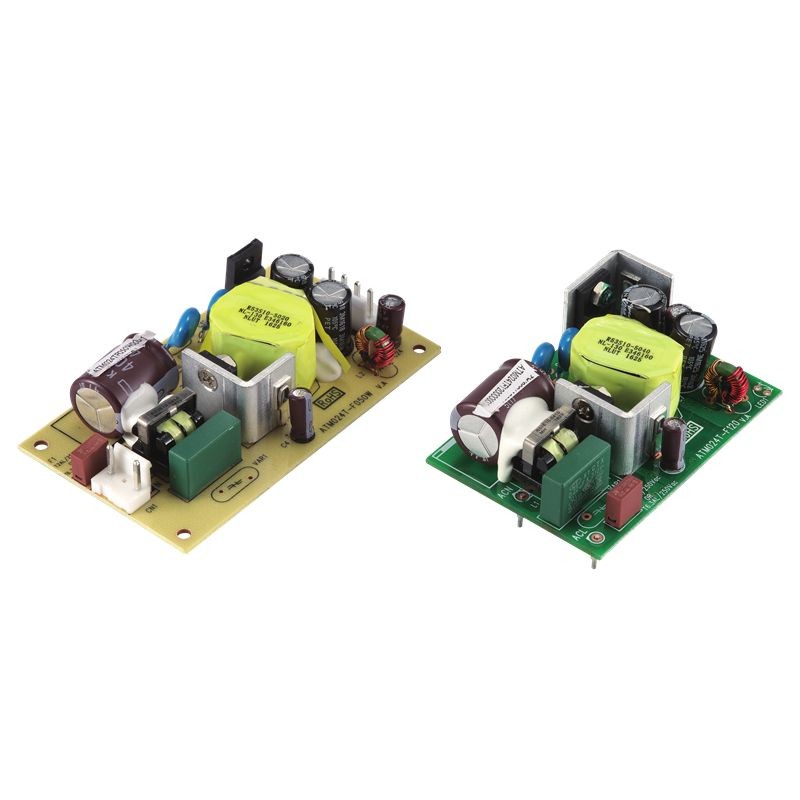

ATM024T‑F 开框式交流/直流电源
ATM024T‑F 是一款多用途的开框式交流/直流电源，专为嵌入式系统、工业控制单元、医疗外设和需要紧凑且可靠直流电源的通信硬件而设计。其开框式结构允许工程师和系统设计人员将电源直接集成到设备外壳内，在不牺牲性能的前提下优化电路板空间和气流。
该电源模块将稳压输出与高效率和低电噪声相结合，满足专业电子设备和持续运行环境的需求。
为稳定性与效率而设计
ATM024T‑F 提供稳压直流输出，电压纹波极小，帮助连接设备在负载动态变化时仍保持稳定性能。作为开框式交流/直流电源，它支持宽范围输入电压，适用于全球部署，并适合对体积、热性能和可靠性有要求的系统。
集成的安全功能可防护过流、过压和短路情况，有助于延长设备使用寿命并提高安全性。
典型应用与使用场景
本系列产品适用于：
- 嵌入式控制与自动化平台
- 医疗辅助单元和诊断仪器
- 通信与网络设备
- 工业测量与监控系统
选择 ATM024T‑F 后，制造商可以将高性能电源模块嵌入设计中，从而降低系统复杂性，同时保持可靠的供电。
集成优势
开框式格式可实现：
- 在定制外壳内实现板级安装
- 通过系统气流改善热管理
- 在空间受限的设计中灵活布置
这款开框式交流/直流电源特别适合需要将电源无缝集成到内部系统布局中而无需外部外壳的OEM和产品设计人员。
支持与保修
ATM024T‑F 提供两年保修及技术支持，协助集成与部署。包括数据表和合规说明在内的详细文档可帮助工程师验证性能和安全性。也可根据项目特定要求提供定制连接器选项和线缆配置。
常见问题
问1：什么是开框式交流/直流电源？
答1：开框式交流/直流电源在没有完整外部外壳的情况下制造，可直接集成到系统电路板或外壳中，在这些场合空间和气流由内部管理。
问2：哪些设备可以使用 ATM024T‑F？
答2：适用于嵌入式系统、自动化设备、通信硬件以及其他需要内部稳压电源的电子设备。
问3：稳压输出如何使连接设备受益？
答3：稳压输出可将电压波动和电噪声降至最低，帮助敏感电子设备更可靠地运行并提升性能。
问4：是否提供技术支持？
答4：是的。提供技术文档和支持，包括集成指导和定制选项。
