Informationen

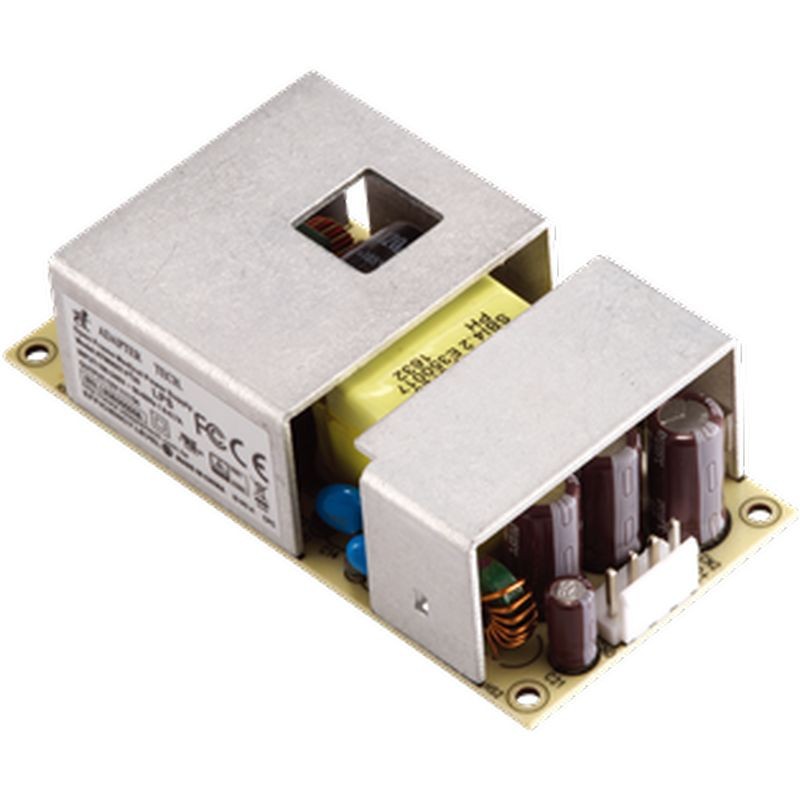

ATM065T-FXXX
XXX = Ausgangsspannung
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1
* EMV: IEC60601-1-2
* IEC/EN/UL 62368-1
* Schutzmaßnahmen: 2 x MOPP
* Geregelter Ausgang mit geringer Restwelligkeit und geringem Rauschen
* Modifizierte und kundenspezifische Ausführungen verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Leistung |
|---|---|---|---|
| ATM065T-F120 | 12.0V | 5.00A | 60W |
| ATM065T-F150 | 15.0V | 4.34A | 65W |
| ATM065T-F180 | 18.0V | 3.62A | 65W |
| ATM065T-F190 | 19.0V | 3.43A | 65W |
| ATM065T-F240 | 24.0V | 2.71A | 65W |
| ATM065T-F480 | 48.0V | 1.36A | 65W |
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240 VAC (Nennwert) 90-264 VAC (Bereich) |
| Netzfrequenz | 50-60Hz (Nennwert) 47-63Hz (Bereich) |
| Strom | 1.6A - 0.7A |
| Schutz | Interne primärseitige Stromsicherung |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Restwelligkeit & Rauschen | ≤1% Vss bei Volllast |
| Transientes (dynamisches) Verhalten | 0.5mS bei 50% Laständerung, typisch |
| Anlaufzeit | < 3,000mS |
| Überbrückungszeit | ≥10mS bei Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE / T-mark (TÜV) |
| Elektrische Daten | |
| Topologie | Schaltnetzteil, Sperrwandler (Flyback) |
| Spannungsfestigkeit | 4,000VAC primär - sekundär |
| Berührungsstrom (Patient) / Ableitstrom | <100µA |
| Wirkungsgrad | Erfüllt DoE Level VI, ErP Stufe 2 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +50°C |
| Lagertemperatur | -20 bis +80°C (in Verpackung) |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% rF (nicht kondensierend) Lagerung: 10 bis 90% rF (in Verpackung) |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanische Daten | |
| Abmessungen | L 102 x B 51 x H 31 (mm) (Ref.) 4" x 2" x 1.22" (inch) |
| Gewicht | 141g (Ref.) |
Download
Produktanfrage
| Bild | Produktname |
|---|---|
|
65W 2"x 4" Serie (Medizinisch&I.T.E.) ATM065T-F |
