Informationen
ATM300A5-FXX□□
XX = Ausgangsspannung
Erstes □ = 0 : Standardversion
1 : Mit Zusatzfunktionen
Zweites □ = Leer : Open Frame (offene Bauform)
X : Gehäuseausführung
Funktionen:
* 12V / 0.5A Ausgang für Lüfter
* 5V / 1A Standby
* Fern-Ein/Aus-Steuerung (Remote ON/OFF)
* DC Power Good
* Fernmessung (Remote Sensing)
* Spannungsabgleich (V-Trimming)
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1
* EMV: IEC60601-1-2
* Schutzmaßnahmen: 2 x MOPP
* IEC/EN/UL 62368-1
* Erfüllt IEC60335-1 & IEC61558-1/-2-16
* Spitzenleistung 450W für 3 Sek.
* Schutzklasse I / Schutzklasse II verfügbar
* Überspannungskategorie III (OVC III)
* Geregelter Ausgang mit geringer Restwelligkeit und geringem Rauschen
* Modifizierte und kundenspezifische Ausführungen verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Ausgang für Lüfter | Leistung | ||
|---|---|---|---|---|---|---|
| Konvektion | Mit Lüfter | Konvektion | Mit Lüfter | |||
| ATM300A5-F12□□ | 12.0V | 16.70A | 25.0A | 12V/0.5A | 200.4W | 300.0W |
| ATM300A5-F24□□ | 24.0V | 8.40A | 12.5A | 12V/0.5A | 201.6W | 300.0W |
| ATM300A5-F36□□ | 36.0V | 5.60A | 8.4A | 12V/0.5A | 201.6W | 302.4W |
| ATM300A5-F48□□ | 48.0V | 4.20A | 6.3A | 12V/0.5A | 201.6W | 302.4W |
| ATM300A5-F54□□ | 54.0V | 3.73A | 5.6A | 12V/0.5A | 201.4W | 302.4W |
| ATM300A5-F56□□ | 56.0V | 3.60A | 5.4A | 12V/0.5A | 201.6W | 302.4W |
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240VAC (Nennwert) 90-264VAC (Bereich) |
| Netzfrequenz | 50-60Hz (Nennwert) 47-63Hz (Bereich) |
| Strom | 3.5 - 1.5A |
| Schutz | Interne primärseitige Stromsicherung |
| Ausgang | |
| Lastregelung | ± 3% (typisch) |
| Restwelligkeit & Rauschen | ≤1% Vss bei Volllast |
| Transientes (dynamisches) Verhalten | 0.5mS bei 50% Laständerung, typisch |
| Anlaufzeit | < 3,000mS |
| Überbrückungszeit | ≥10mS bei Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / CE / T-mark (TÜV) / CCC |
| Elektrische Daten | |
| Topologie | LLC |
| Spannungsfestigkeit | 4,000VAC primär - sekundär |
| Berührungsstrom (Patient) / Ableitstrom | <100µA |
| Erdableitstrom | <5mA |
| Wirkungsgrad | Erfüllt DoE Level VII, ErP Stufe 2 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis + 50ºC |
| Lagertemperatur | -20 bis + 80ºC (in Verpackung) |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% rF (nicht kondensierend) |
| Lagerung: 10 bis 90% rF (in Verpackung) | |
| Kühlung | 200W mit Konvektionskühlung |
| 300W mit Zwangskühlung | |
| Mechanische Daten | |
| Abmessungen | Offene Bauform : L 101.6 × B 50.8 × H 38.1 (mm) 4" x 2" x 1.5" |
| Gehäuseausführung : L 120.5 × B 60 × H 44 (mm) 4.75" x 2.36" x 1.73" |
|
| Gewicht | Offene Bauform : 240g (Ref.) |
| Gehäuseausführung : 356g (Ref.) | |
Überblick

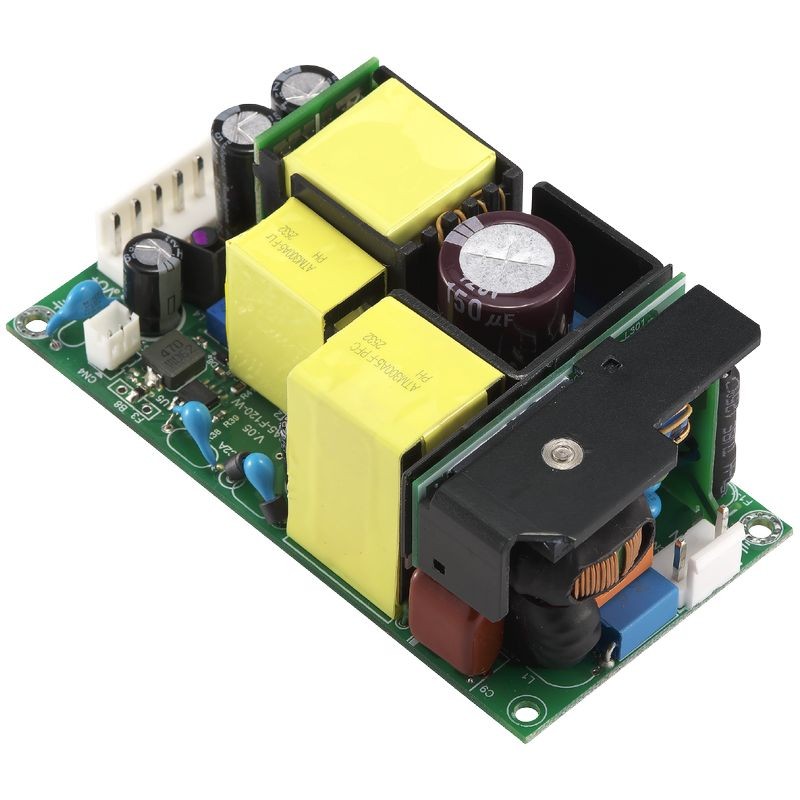

ATM300A5‑F AC/DC Open-Frame-Netzteil — Zuverlässige Energie für kritische Systeme
Das ATM300A5‑F ist ein robustes AC/DC-Open-Frame-Netzteil, entwickelt für medizinische, industrielle und professionelle Elektronikanwendungen. Sein Open-Frame-Design ermöglicht eine effiziente Wärmeabfuhr und eine einfache Integration in Geräte, in denen der Platz begrenzt ist oder eine individuelle Montage erforderlich ist.
Stabile Stromversorgung und weltweit kompatibel
Dieses Netzteil unterstützt einen universellen AC-Eingang von 100 bis 240 VAC und ist damit für die meisten Märkte weltweit geeignet. Es liefert eine konstante, geregelte Ausgangsspannung mit geringer Restwelligkeit und niedrigem Rauschen, wodurch empfindliche Geräte und Steuerplatinen zuverlässig ohne unerwartete Spannungsschwankungen funktionieren.
Eingebaute Schutzfunktionen und Sicherheit
Das ATM300A5‑F verfügt über mehrere Schutzfunktionen gegen Kurzschlüsse, Überstrom- und Übertemperaturzustände, erhöht die Systemsicherheit und reduziert Ausfallzeiten. Das Design erfüllt anerkannte Sicherheitsstandards für I.T.E.- und medizinische Stromversorgung, einschließlich IEC/EN/ANSI/AAMI ES60601‑1 und IEC/EN/UL 62368‑1.
Flexible Steuerung und Optionen
Zur Unterstützung moderner Systemanforderungen bietet diese AC/DC-Open-Frame-Einheit optionale Funktionen wie Fernsteuerung, Remote-Sense, Power-Good-Signal und Spannungsabgleich. Sie können auch Hilfsausgänge wie eine Lüfterstromleitung oder Bereitschaftsversorgung wählen, um die Anforderungen Ihres Projekts besser zu erfüllen.
Ideale Einsatzbereiche
Dieses Netzteil eignet sich hervorragend für:
- Integration der Stromversorgung medizinischer Geräte
- Eingebettete Industriegeräte
- Steuerungssysteme und Automatisierungsplattformen
- Kommunikations- und Netzwerktechnik
Durch die Kombination zuverlässiger Betriebsweise, flexibler Funktionen und der Einhaltung branchenüblicher Sicherheitsstandards bietet das ATM300A5‑F eine solide Grundlage für Systeme, die auf eine verlässliche AC-zu-DC-Open-Frame-Stromversorgung angewiesen sind.
