Informationen
ATM200A5-FXXX□
XXX = Ausgangsspannung
□ = Leer : Open Frame (offene Bauform)
X : Gehäuseausführung
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1
* EMV: IEC60601-1-2
* Schutzmaßnahmen: 2 x MOPP
* IEC/EN/UL 62368-1
* Erfüllt IEC60335-1 & IEC61558-1/-2-16
* Spitzenleistung 300W für 3 Sek.
* Schutzklasse I / Schutzklasse II verfügbar
* Überspannungskategorie III (OVC III)
* Geregelter Ausgang mit geringer Restwelligkeit und geringem Rauschen
* Modifizierte und kundenspezifische Ausführungen verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Leistung | ||
|---|---|---|---|---|---|
| Konvektion | Mit Lüfter | Konvektion | Mit Lüfter | ||
| ATM200A5-F120□ | 12.0V | 12.50A | 16.67A | 150.0W | 200.0W |
| ATM200A5-F240□ | 24.0V | 6.25A | 8.34A | 150.0W | 200.2W |
| ATM200A5-F280□ | 28.0V | 5.36A | 7.15A | 150.1W | 200.2W |
| ATM200A5-F480□ | 48.0V | 3.13A | 4.17A | 150.2W | 200.2W |
| ATM200A5-F540□ | 54.0V | 2.78A | 3.71A | 150.1W | 200.3W |
| ATM200A5-F560□ | 56.0V | 2.68A | 3.58A | 150.1W | 200.5W |
Spezifikationsdetails
| Eingang | |
|---|---|
| Spannung | 100-240VAC (Nennwert) 90-264VAC (Bereich) |
| Netzfrequenz | 50-60Hz (Nennwert) 47-63Hz (Bereich) |
| Strom | 2.55-1.15A |
| Schutz | Interne primärseitige Stromsicherung |
| Ausgang | |
| Lastregelung | ± 5% (typisch) |
| Restwelligkeit & Rauschen | ≤1% Vss bei Volllast |
| Transientes (dynamisches) Verhalten | 0.5mS bei 50% Laständerung, typisch |
| Anlaufzeit | < 3,000mS |
| Überbrückungszeit | ≥10mS bei Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| CB / UL / cUL / FCC / CE / T-mark (TÜV) / CCC | |
| Elektrische Daten | |
| Topologie | LLC |
| Spannungsfestigkeit | 4,000VAC primär - sekundär |
| Berührungsstrom (Patient) / Ableitstrom | <100µA |
| Erdableitstrom | <5mA |
| Wirkungsgrad | Erfüllt DoE Level VII, ErP Stufe 2 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umgebungsbedingungen | |
| Betriebstemperatur | -20 bis +50°C |
| Lagertemperatur | -20 bis +80°C (in Verpackung) |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% rF (nicht kondensierend) Lagerung: 10 bis 90% rF (in Verpackung) |
| Kühlung | 150W mit Konvektionskühlung 200W mit Lüfterkühlung |
| Mechanische Daten | |
| Abmessungen | Offene Bauform : L 76.2 × B 50.8 × H 38.1 (mm) 3" x 2" x 1.5" |
| Gehäuseausführung : L 95 × B 62 × H 44 (mm) 3.74" x 2.44" x 1.73" |
|
| Gewicht | Offene Bauform : 175g (Ref.) |
| Gehäuseausführung : 265g (Ref.) | |
Download
Produktanfrage
| Bild | Produktname |
|---|---|
|

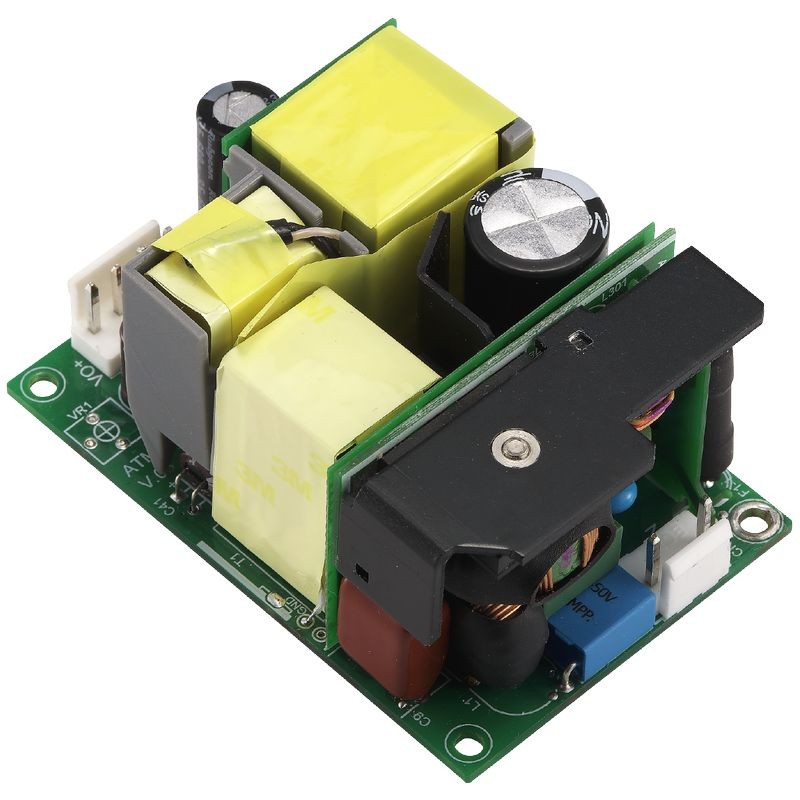

200W 2"x 3" Serie (Medizinisch&I.T.E.) ATM200A5-F |
