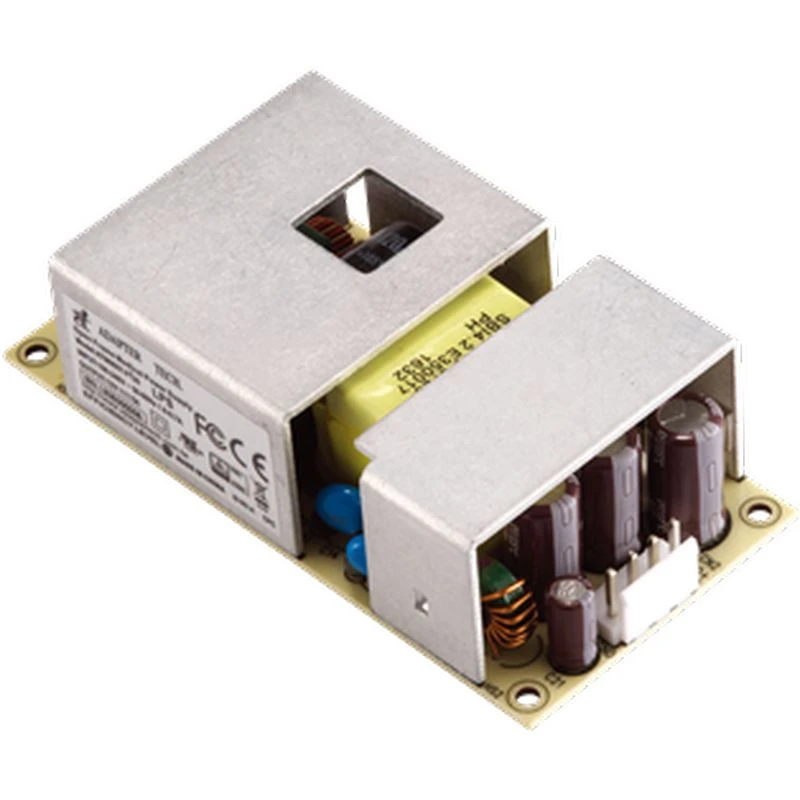

65W 2"x 4" シリーズ (医療および情報機器)
情報
ATM065T-FXXX
XXX = 出力電圧
特長：
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC： IEC60601-1-2 (Edition 4.1)
* IEC/UL 62368-1
* 保護手段：2 X MOPP
* 100-240VAC ユニバーサル入力
* 低リップルノイズのある安定化出力
* 修正およびカスタム設計対応可
* 2年保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | 出力 (W) |
|---|---|---|---|
| ATM065T-F120 | 12.0V | 5.00A | 60W |
| ATM065T-F150 | 15.0V | 4.34A | 65W |
| ATM065T-F180 | 18.0V | 3.62A | 65W |
| ATM065T-F190 | 19.0V | 3.43A | 65W |
| ATM065T-F240 | 24.0V | 2.71A | 65W |
| ATM065T-F480 | 48.0V | 1.36A | 65W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 1.6A - 0.7A |
| 保護 | 内部一次側ヒューズ |
| 出力 | |
| 負荷変動 | ± 5% (Typical) |
| リップルとノイズ | ≤1% Vp-p @ Full Load |
| 過渡（動的）応答 | 50% 負荷変動に対して典型 0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS @ Full Load |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 |
| 安全認証 | |
| 認証 | CB / UL / cUL / FCC / CE / T-mark (TÜV) |
| 電気仕様 | |
| 回路方式 | Switching Flyback |
| 耐電圧 | 4,000VAC Primary - Secondary |
| タッチ電流（患者）漏れ電流 | <100µA |
| 効率 | Meet DoE Level VI, ErP Stage 2 |
| MTBF（平均故障間隔） | 300,000 計算時間 at 25°C, by Telcordia SR-332 |
| 環境 | |
| 使用温度範囲 | -20 to +50°C |
| 保管温度 | -20 to +80°C |
| 使用高度 | 5,000M |
| 相対湿度 | 動作時：20 to 80% RH 保管時：10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械仕様 | |
| 寸法 | L 102 x W 51 x H 31 (mm) (参考) 4" x 2" x 1.2" (インチ) |
| 重量 | 141g (参考) |
