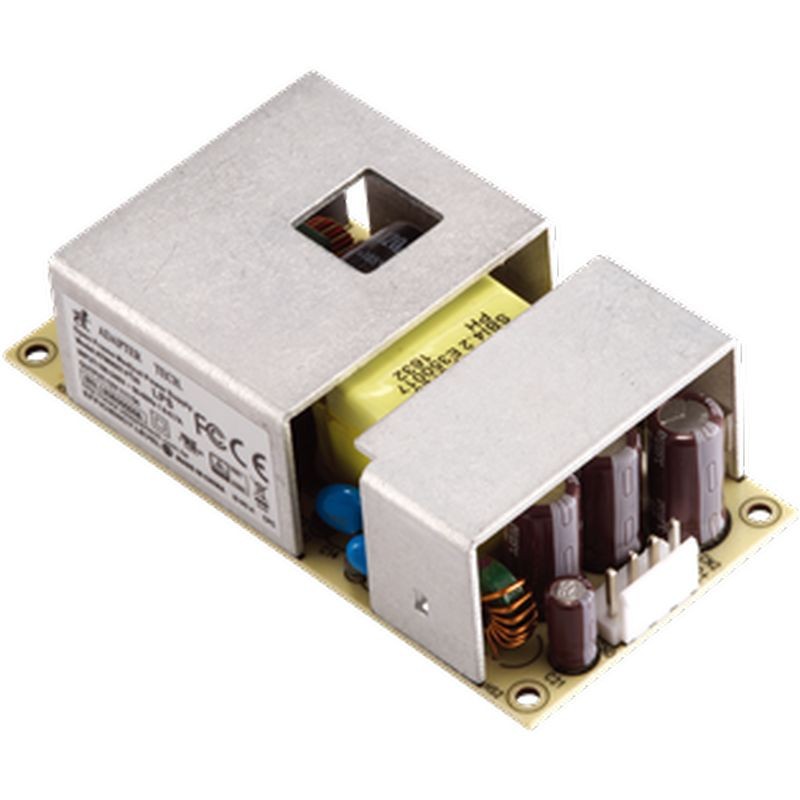

65W 2"x 4" 시리즈 (의료&I.T.E.)
정보
ATM065T-FXXX
XXX = 출력 전압
특징:
* IEC/EN/ANSI/AAMI ES60601-1
* EMC : IEC60601-1-2
* IEC/EN/UL 62368-1
* 보호 수단: 2 x MOPP
* 낮은 리플 노이즈의 정전압 출력
* 사양 변경 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 전력 |
|---|---|---|---|
| ATM065T-F120 | 12.0V | 5.00A | 60W |
| ATM065T-F150 | 15.0V | 4.34A | 65W |
| ATM065T-F180 | 18.0V | 3.62A | 65W |
| ATM065T-F190 | 19.0V | 3.43A | 65W |
| ATM065T-F240 | 24.0V | 2.71A | 65W |
| ATM065T-F480 | 48.0V | 1.36A | 65W |
상세 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC (정격) 90-264 VAC (범위) |
| 입력 주파수 | 50-60Hz (정격) 47-63Hz (범위) |
| 전류 | 1.6A - 0.7A |
| 보호 | 내부 1차측 전류 퓨즈 |
| 출력 | |
| 부하 변동률 | ± 5% (일반) |
| 리플 및 노이즈 | ≤1% Vp-p (전부하 시) |
| 과도(동적) 응답 | 50% 부하 변동 시 0.5mS (일반) |
| 기동 시간 | < 3,000mS |
| 홀드업 시간 | ≥10mS (전부하 시) |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 |
| 안전 인증 | |
| 인증 | CB / UL / cUL / FCC / CE / T-mark (TÜV) |
| 전기적 사양 | |
| 토폴로지 | 스위칭 플라이백 |
| 절연 내압 | 4,000VAC 1차 - 2차 |
| 접촉 전류(환자) / 누설 전류 | <100µA |
| 효율 | DoE Level VI, ErP Stage 2 충족 |
| MTBF | 300,000 계산 시간 (25°C, Telcordia SR-332 기준) |
| 환경 조건 | |
| 동작 온도 | -20 ~ +50°C |
| 보관 온도 | -20 ~ +80°C (포장 상태) |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작 시: 20 ~ 80% RH (결로 없음) 보관 시: 10 ~ 90% RH (포장 상태) |
| 냉각 | 자연 대류 냉각 |
| 기구 사양 | |
| 외형 치수 | L 102 x W 51 x H 31 (mm) (참고) 4" x 2" x 1.22" (inch) |
| 중량 | 141g (참고) |
