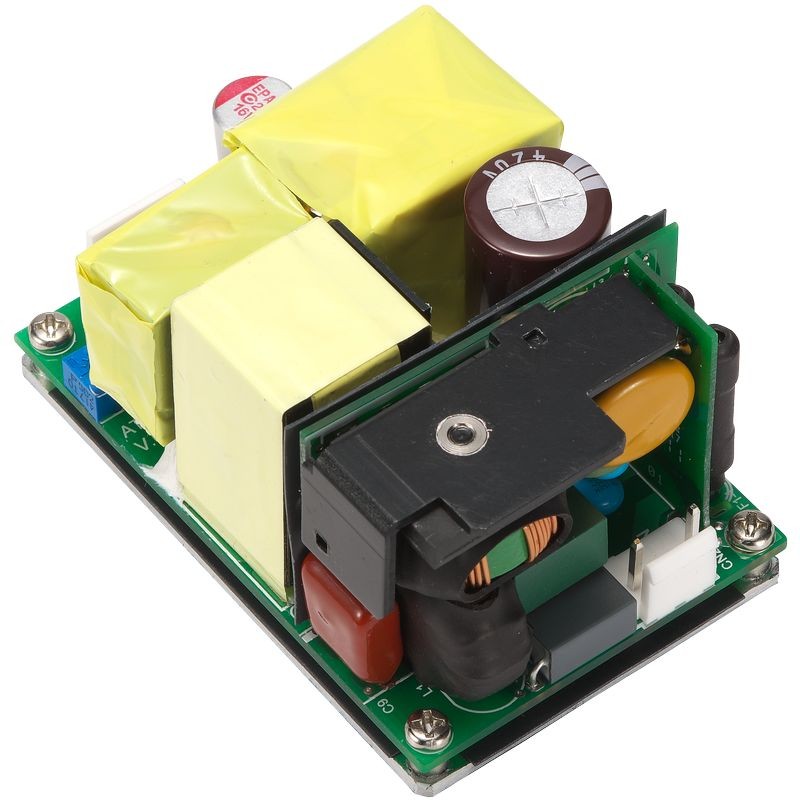

130W 2"x 3" シリーズ (医療&I.T.E.)
情報
ATM130A5-FXXX
XXX = 出力電圧
特長:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* EMC : IEC60601-1-2 (Edition 4.1)
* 保護手段: 2 X MOPP
* IEC/EN/UL 62368-1 3rd Edition
* IEC60335-1 & IEC61558-1/-2-16 に適合
* 100-240VAC ユニバーサル入力
* ファン使用時 130W
* Class I / Class II 選択可
* 過電圧カテゴリ III (OVC III)
* 低リップルノイズの安定化出力
* 改造およびカスタム設計対応可
* 保証期間：2年
出力仕様
| モデル | 出力電圧 | 出力電流 | 出力（W） | ||||
|---|---|---|---|---|---|---|---|
| 自然冷却 | ファン使用時 | 自然冷却 | ファン使用時 | ||||
| ATM130A5-F120□ | 12.0V | 8.33A | 10.83A | 99.96W | 129.96W | ||
| ATM130A5-F240□ | 24.0V | 4.17A | 5.42A | 100.10W | 130.10W | ||
| ATM130A5-F480□ | 48.0V | 2.09A | 2.71A | 100.30W | 130.10W | ||
| ATM130A5-F540□ | 54.0V | 1.86A | 2.41A | 100.40W | 130.10W | ||
| ATM130A5-F560□ | 56.0V | 1.80A | 2.33A | 100.80W | 130.50W | ||
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240VAC |
| ライン周波数 | 50-60Hz |
| 電流 | 1.6A-0.7A |
| 保護 | 内部一次側電流ヒューズ |
| 出力 | |
| 負荷調整率 | ± 3%（典型） |
| リップル & ノイズ | ≤1% Vp-p @ 定格負荷 |
| 過渡（動的）応答 | 50%負荷変動に対して0.5mS（典型） |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS @ 定格負荷 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護 / 過電圧保護 / 過電流保護 / 過熱保護 |
| 安全認証 | |
| 認証 | CB / UL / cUL/ FCC/ CE/ T-mark |
| 電気的特性 | |
| 回路方式 | LLC |
| 耐電圧 | 4,000VAC 一次-二次間 |
| 接触電流（患者）/ 漏れ電流 | <100µA |
| 接地漏れ電流 | <5mA |
| 効率 | DoE Level VII, ErP Stage 2 に準拠 |
| MTBF | 25°Cで算出 300,000 時間（Telcordia SR-332による） |
| 環境 | |
| 動作温度 | -20 to +50°C |
| 保存温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時: 20 to 80% RH 保存時: 10 to 90% RH |
| 冷却 | 100W（自然冷却時） 130W（強制冷却時） |
| 機械的特性 | |
| 寸法 | オープンタイプ : L 76.2 × W 50.8 × H 28 (mm) |
| オープンタイプ : L 2" x W 3" x H 1.1" (inch) | |
| 筐体タイプ : L 95 × W 62 × H 37 (mm) | |
| 筐体タイプ : L 3.74" x W 2.45" x H 1.46" (inch) | |
| 重量 | オープンタイプ: 120g（参考） |
| 筐体タイプ : 210g（参考） | |
