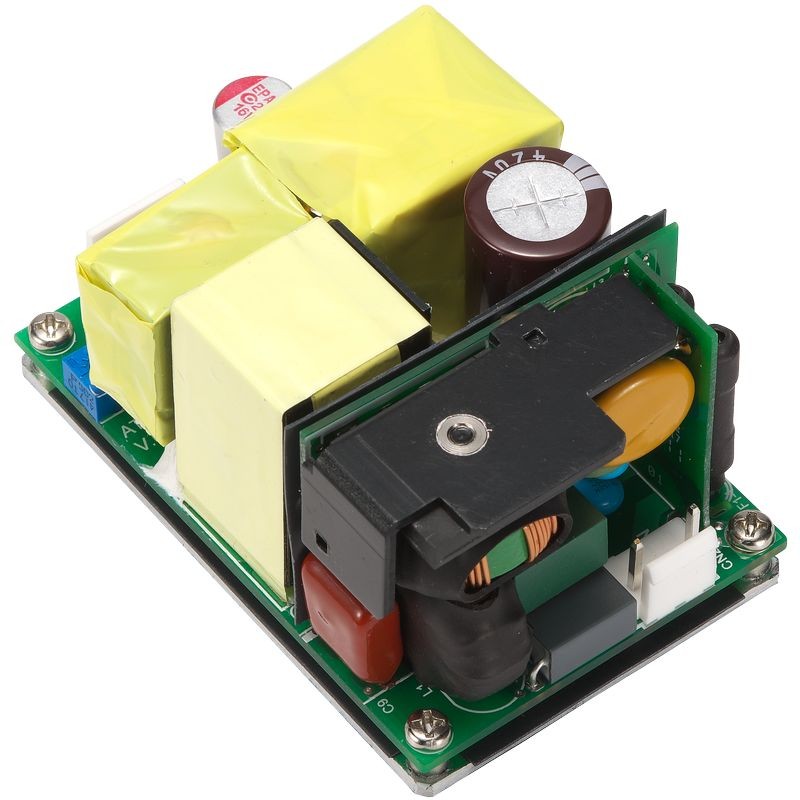

130W 2"x 3" 시리즈 (의료 및 I.T.E.)
정보
ATM130A5-FXXX
XXX = 출력 전압
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (판 3.2)
* EMC : IEC60601-1-2 (판 4.1)
* Means of Protection: 2 X MOPP
* IEC/EN/UL 62368-1 3rd Edition
* IEC60335-1 & IEC61558-1/-2-16 충족
* 100-240VAC 범용 입력
* 팬 사용 시 130W
* Class I / Class II 사용 가능
* 과전압 카테고리 III (OVC III)
* 저리플 노이즈의 정규화된 출력
* 맞춤형 및 개조 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 전력 | ||||
|---|---|---|---|---|---|---|---|
| 자연 냉각 | 팬 사용 | 자연 냉각 | 팬 사용 | ||||
| ATM130A5-F120□ | 12.0V | 8.33A | 10.83A | 99.96W | 129.96W | ||
| ATM130A5-F240□ | 24.0V | 4.17A | 5.42A | 100.10W | 130.10W | ||
| ATM130A5-F480□ | 48.0V | 2.09A | 2.71A | 100.30W | 130.10W | ||
| ATM130A5-F540□ | 54.0V | 1.86A | 2.41A | 100.40W | 130.10W | ||
| ATM130A5-F560□ | 56.0V | 1.80A | 2.33A | 100.80W | 130.50W | ||
사양 상세
| 입력 | |
|---|---|
| 전압 | 100-240VAC |
| 주파수 | 50-60Hz |
| 전류 | 1.6A-0.7A |
| 보호 | 내부 1차 전류 퓨즈 |
| 출력 | |
| 부하 조정 | ± 3% (일반) |
| 리플 및 노이즈 | ≤1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5mS (일반) |
| 시동 시간 | < 3,000mS |
| 유지 시간 | ≥10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호/ 과온도 보호 |
| 안전 인증 | |
| 인증 | CB / UL / cUL/ FCC/ CE/ T-mark |
| 전기적 | |
| 토폴로지 | LLC |
| 절연 내력 | 4,000VAC Primary - Secondary |
| 접촉 전류(환자) 누설 전류 | <100µA |
| 접지 누설 전류 | <5mA |
| 효율 | DoE Level VII, ErP Stage 2 충족 |
| MTBF | 25°C에서 Telcordia SR-332에 의해 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 to +50°C |
| 보관 온도 | -20 to +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 to 80% RH 보관: 10 to 90% RH |
| 냉각 | 100W (자연 냉각) 130W (강제 냉각) |
| 기계적 | |
| 치수 | 오픈형 : L 76.2 × W 50.8 × H 28 (mm) |
| 오픈형 : L 2" x W 3" x H 1.1" (인치) | |
| 밀폐형 : L 95 × W 62 × H 37 (mm) | |
| 밀폐형 : L 3.74" x W 2.45" x H 1.46" (인치) | |
| 무게 | 오픈형: 120g (참고) |
| 밀폐형 : 210g (참고) | |
