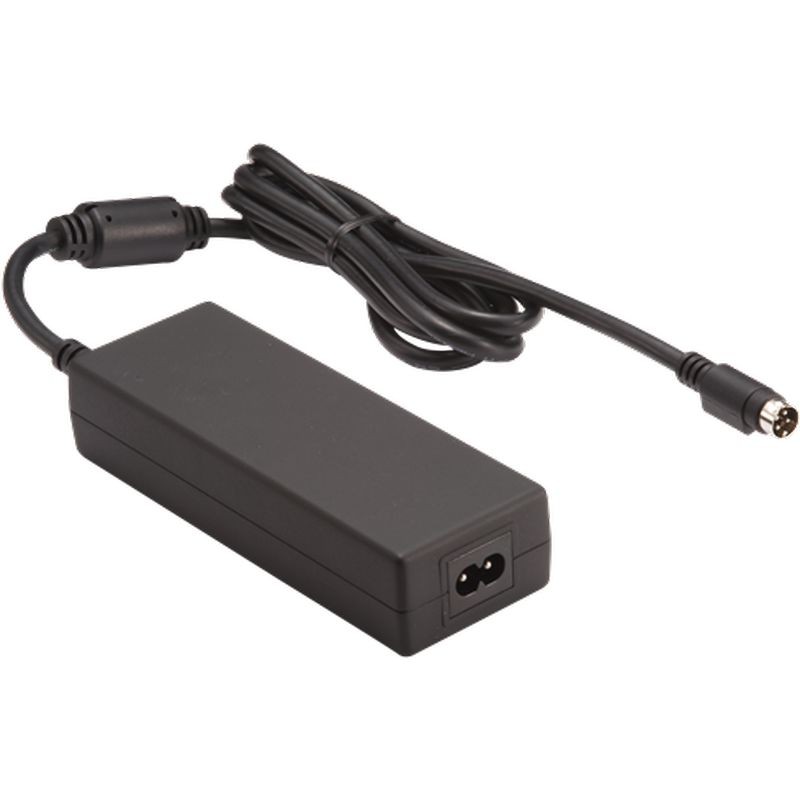

200Wシリーズ (医療用)
情報
ATM200TS-□XXX
XXX = 出力電圧
□ = P : C6 / C14
□ = A : C8 / C18
特長:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* IEC/EN/ANSI/AAMI HA60601-1-11 (Class II Only)
* EMC : IEC60601-1-2 (Edition 4.1)
* 100-240 VAC ユニバーサル入力
* 窒化ガリウム採用設計
* 高い電力密度 : 11W / in3
* 250kHzのスイッチング周波数
* 保護手段: 2 X MOPP
* 最大95%の効率
* 低リップルノイズの安定化出力
* 改造およびカスタム設計対応可能
* 2年保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | 出力（W） |
|---|---|---|---|
| ATM200TS-□120 | 12.0V | 16.00A | 192W |
| ATM200TS-□150 | 15.0V | 13.00A | 195W |
| ATM200TS-□190 | 19.0V | 10.50A | 200W |
| ATM200TS-□240 | 24.0V | 8.30A | 200W |
| ATM200TS-□480 | 48.0V | 4.20A | 200W |
仕様の詳細
| 入力 | |
|---|---|
| 電圧 | 100-240 VAC |
| 周波数 | 50-60Hz |
| 電流 | 2.4A - 0.9A |
| 保護 | 内部一次電流ヒューズ |
| 構成 | IEC60320 / C6, C8, C14, C18 |
| 出力 | |
| 負荷調整率 | ± 5% (Typical) |
| リップル & ノイズ | ≤1% Vp-p @ 定格負荷時 |
| 過渡（動的）応答 | 負荷が50%変化した場合に0.5mS |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS @ 定格負荷時 |
| 立ち上がり時間 | < 50mS |
| 保護機能 | 短絡保護 / 過電圧保護 / 過電流保護 / 過熱保護 |
| 安全認証 | |
| 認証 | CB / UL / cUL / FCC / TUV / CE / PSE |
| 電気的仕様 | |
| トポロジー | LLC |
| 耐電圧 | 一次 - 二次間 4,000VAC |
| タッチ電流（患者）漏れ電流 | <100µA |
| 接地漏れ電流 | <5mA |
| 効率 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC規格 | EN55011 EN61000-3-2,3 EN61000-4-2,3,4,5,6,8,11 |
| MTBF（平均故障間隔） | 25°Cにおける計算稼働時間 300,000時間、by Telcordia SR-332 |
| 環境仕様 | |
| 動作温度 | -20〜+40°C |
| 保管温度 | -20〜+80°C |
| 使用高度 | 5,000M |
| 相対湿度 | 動作時: 20〜80% RH 保管時: 10〜90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的仕様 | |
| ケース寸法 | L 166.5 x W54.2 x H33 (mm) |
| 重量 | 620g (参考値) |
