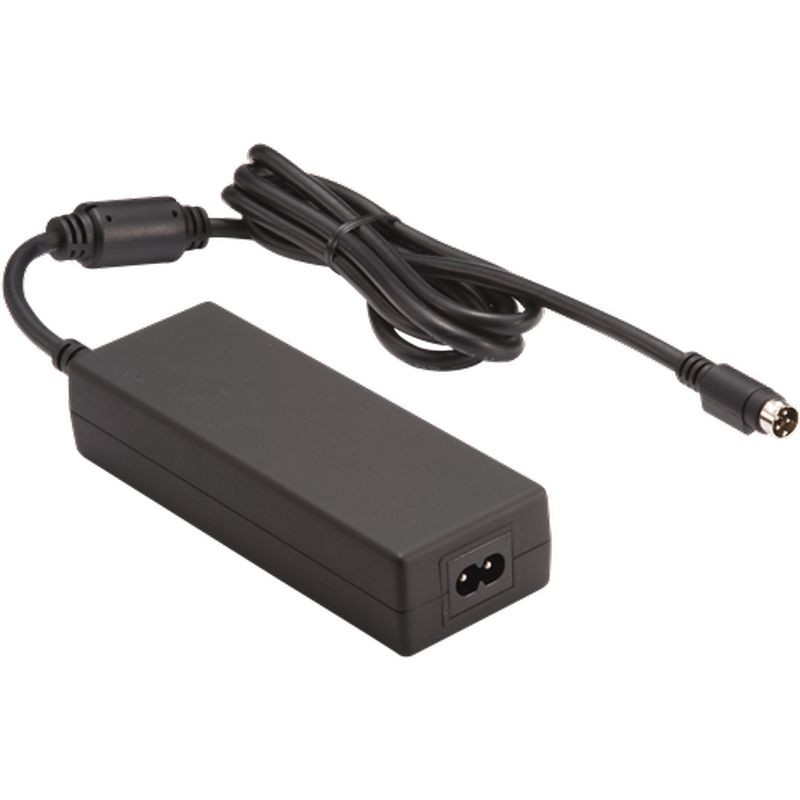

200W Serie (medizinisch)
Informationen
ATM200TS-□XXX
XXX = Ausgangsspannung
□ = P : C6 / C14
□ = A : C8 / C18
Merkmale:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* IEC/EN/ANSI/AAMI HA60601-1-11 (Nur Klasse II)
* EMV : IEC60601-1-2 (Edition 4.1)
* 100-240 VAC Universeller Eingang
* Galliumnitrid-basiertes Design
* Hohe Leistungsdichte : 11W / in3
* Mit 250kHz Schaltfrequenz
* Schutzmaßnahmen: 2 x MOPP
* Wirkungsgrad bis zu 95%
* Regelter Ausgang mit geringem Ripple- und Rauschpegel
* Modifizierte und kundenspezifische Designs verfügbar
* 2 Jahre Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATM200TS-□120 | 12.0V | 16.00A | 192W |
| ATM200TS-□150 | 15.0V | 13.00A | 195W |
| ATM200TS-□190 | 19.0V | 10.50A | 200W |
| ATM200TS-□240 | 24.0V | 8.30A | 200W |
| ATM200TS-□480 | 48.0V | 4.20A | 200W |
Detaillierte Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240 VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 2.4A - 0.9A |
| Schutz | Interne Sicherung im Primärkreis |
| Konfiguration | IEC60320 / C6, C8, C14, C18 |
| Ausgang | |
| Lastregelung | ± 5% (Typisch) |
| Ripple & Rauschen | ≤1% Vp-p @ Volllast |
| Transient (Dynamische) Reaktion | 0.5mS bei 50% Laständerung |
| Startzeit | < 3,000mS |
| Überbrückungszeit | ≥10mS @ Volllast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz / Überspannungsschutz / Überstromschutz / Übertemperaturschutz |
| Sicherheitszulassungen | |
| Zulassungen | CB / UL / cUL / FCC / TUV / CE / PSE |
| Elektrische Daten | |
| Topologie | LLC |
| Dielektrische Spannungsfestigkeit | 4,000VAC Primary - Secondary |
| Berührungsstrom (Patient) / Leckstrom | <100µA |
| Erdleckstrom | <5mA |
| Wirkungsgrad | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMV-Standards | EN55011 EN61000-3-2,3 EN61000-4-2,3,4,5,6,8,11 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umwelt | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH Lager: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanische Daten | |
| Gehäuseabmessungen | L 166.5 x W54.2 x H33 (mm) |
| Gewicht | 620g (Ref.) |
