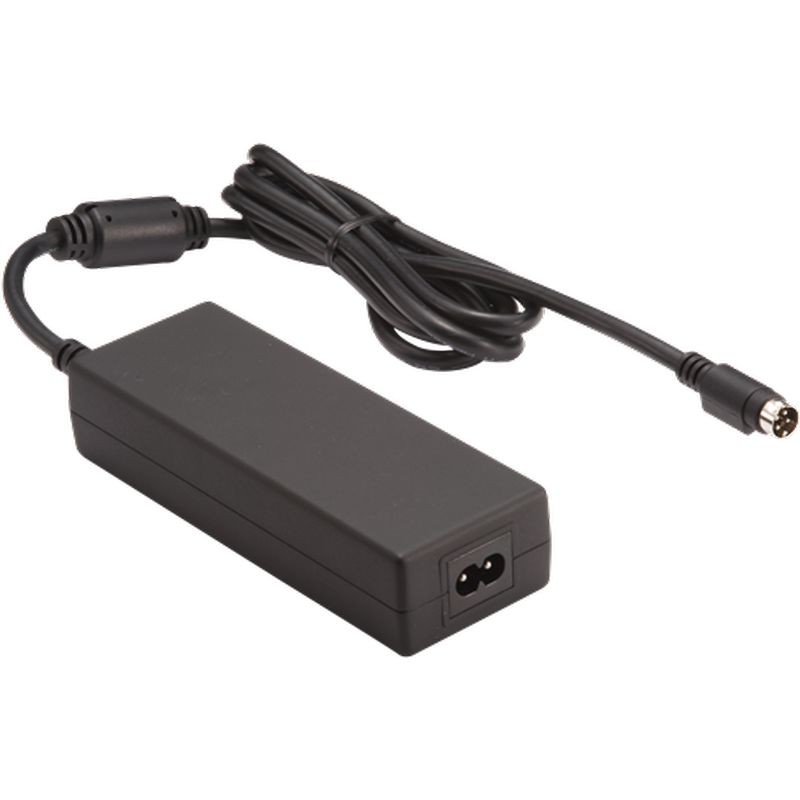

200W 系列 (医疗)
信息
ATM200TS-□XXX
XXX = 输出电压
□ = P : C6 / C14
□ = A : C8 / C18
特点:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* IEC/EN/ANSI/AAMI HA60601-1-11 (Class II Only)
* 电磁兼容 : IEC60601-1-2 (Edition 4.1)
* 100-240 VAC 通用输入
* 氮化镓基设计
* 高功率密度 : 11W / in3
* 带 250kHz 开关频率
* 保护方式: 2 X MOPP
* 效率高达95%
* 稳定输出，低纹波噪声
* 可提供修改和定制设计
* 2 年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 |
|---|---|---|---|
| ATM200TS-□120 | 12.0V | 16.00A | 192W |
| ATM200TS-□150 | 15.0V | 13.00A | 195W |
| ATM200TS-□190 | 19.0V | 10.50A | 200W |
| ATM200TS-□240 | 24.0V | 8.30A | 200W |
| ATM200TS-□480 | 48.0V | 4.20A | 200W |
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240 VAC |
| 线频 | 50-60Hz |
| 电流 | 2.4A - 0.9A |
| 保护 | 内部初级电流熔丝 |
| 配置 | IEC60320 / C6, C8, C14, C18 |
| 输出 | |
| 负载调节 | ± 5% (Typical) |
| 纹波与噪声 | ≤1% Vp-p @ Full Load |
| 瞬态（动态）响应 | 0.5mS with 50% Load Change |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥10mS @ Full Load |
| 上升时间 | < 50mS |
| 保护 | 短路保护/ 过压保护/ 过流保护/ 过温保护 |
| 安全认证 | |
| 认证 | CB / UL / cUL / FCC / TUV / CE / PSE |
| 电气 | |
| 拓扑 | LLC |
| 耐电压 | 4,000VAC Primary - Secondary |
| 接触电流（患者）漏电流 | <100µA |
| 接地漏电流 | <5mA |
| 能效 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| 电磁兼容标准 | EN55011 EN61000-3-2,3 EN61000-4-2,3,4,5,6,8,11 |
| MTBF (平均无故障时间) | 按照 Telcordia SR-332，在25°C计算的300,000小时 |
| 环境 | |
| 工作温度 | -20 to +40°C |
| 存储温度 | -20 to +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作: 20 to 80% RH 存储: 10 to 90% RH |
| 冷却方式 | 自然对流散热 |
| 机械 | |
| 外壳尺寸 | L 166.5 x W54.2 x H33 (mm) |
| 重量 | 620g (参考) |
