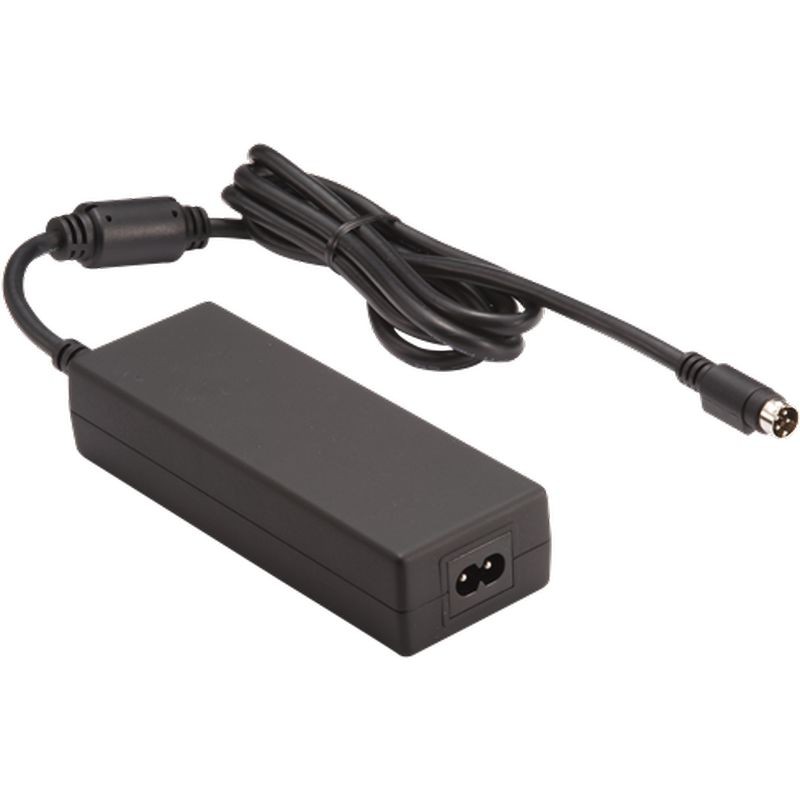

200W 시리즈 (의료용)
정보
ATM200TS-□XXX
XXX = 출력 전압
□ = P : C6 / C14
□ = A : C8 / C18
특징:
* IEC/EN/ANSI/AAMI ES60601-1 (Edition 3.2)
* IEC/EN/ANSI/AAMI HA60601-1-11 (Class II 전용)
* EMC : IEC60601-1-2 (Edition 4.1)
* 100-240 VAC 범용 입력
* Gallium Nitride 기반 설계
* 고전력 밀도 : 11W / in3
* 250kHz 스위칭 주파수
* 보호 수단: 2 X MOPP
* 효율 최대 95%
* 낮은 리플 노이즈의 안정된 출력
* 개조 및 맞춤 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 출력 전력 (W) |
|---|---|---|---|
| ATM200TS-□120 | 12.0V | 16.00A | 192W |
| ATM200TS-□150 | 15.0V | 13.00A | 195W |
| ATM200TS-□190 | 19.0V | 10.50A | 200W |
| ATM200TS-□240 | 24.0V | 8.30A | 200W |
| ATM200TS-□480 | 48.0V | 4.20A | 200W |
세부 사양
| 입력 | |
|---|---|
| 전압 | 100-240 VAC |
| 전원 주파수 | 50-60Hz |
| 전류 | 2.4A - 0.9A |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320 / C6, C8, C14, C18 |
| 출력 | |
| 부하 조정률 | ± 5% (Typical) |
| 리플 및 노이즈 | ≤1% Vp-p @ 최대 부하 |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5mS |
| 시동 시간 | < 3,000mS |
| 홀드업 시간 | ≥10mS @ 최대 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온도 보호 |
| 안전 인증 | |
| 승인 | CB / UL / cUL / FCC / TUV / CE / PSE |
| 전기 | |
| 토폴로지 | LLC |
| 절연 내압 | 4,000VAC Primary - Secondary |
| 접촉 전류(환자) 누설 전류 | <100µA |
| 접지 누설 전류 | <5mA |
| 효율 | DoE Level VI, ErP Stage 2, CoC Tier 2 |
| EMC 표준 | EN55011 EN61000-3-2,3 EN61000-4-2,3,4,5,6,8,11 |
| MTBF (무고장 평균 시간) | Telcordia SR-332에 따라 25°C에서 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 166.5 x W 54.2 x H 33 (mm) |
| 무게 | 620g (참조) |
