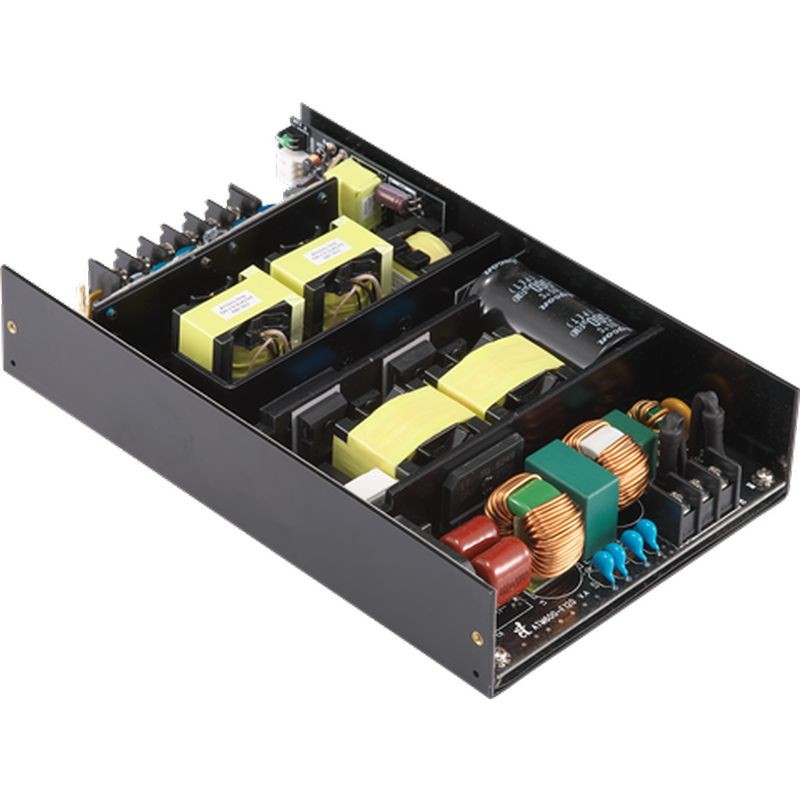

600W 5"x 8" シリーズ (医療用および情報技術機器)
情報
ATM600-FXXX
XXX = 出力電圧
特長:
* IEC/EN/ANSI/AAMI ES60601-1
* EMC:IEC60601-1-2
* 保護手段:2 X MOPP
* IEC/EN/UL 62368-1
* スタンバイ 5V / 1A
* ファン用 12V / 0.6A 出力
* オン/オフ リモートコントロール
* 効率最大95%
* 低リップルノイズの安定化出力
* 仕様変更・カスタム設計対応可能
* 2年間保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | スタンバイ | ファン用出力 | 電力 |
|---|---|---|---|---|---|
| ATM600-F120 | 12.0V | 50.0A | 5V / 1A | 12V / 0.6A | 612W |
| ATM600-F240 | 24.0V | 25.0A | 5V / 1A | 12V / 0.6A | 612W |
| ATM600-F360 | 36.0V | 16.6A | 5V / 1A | 12V / 0.6A | 612W |
| ATM600-F480 | 48.0V | 12.5A | 5V / 1A | 12V / 0.6A | 612W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240VAC(定格) 90-264VAC(範囲) |
| 周波数 | 50-60Hz(定格) 47-63Hz(範囲) |
| 電流 | 7.0A - 2.7A |
| 保護機能 | 内部一次側電流ヒューズ |
| 出力 | |
| 負荷変動率 | ± 5%(標準値) |
| リップル&ノイズ | ≤1% Vp-p(フルロード時) |
| 過渡(動的)応答 | 負荷50%変動時 0.5mS(標準値) |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥10mS(フルロード時) |
| 立ち上がり時間 | < 50mS |
| 保護機能 | 短絡保護 / 過電圧保護 / 過電流保護 / 過熱保護 |
| 安全規格認証 | |
| 認証 | CB / UL / cUL / FCC / CE / T-mark (TÜV) |
| 電気的特性 | |
| トポロジー | LLC |
| 絶縁耐圧 | 4,000VAC 一次-二次間 |
| 接触電流(患者)漏れ電流 | < 100µA |
| 接地漏れ電流 | < 5mA |
| MTBF | 300,000時間(計算値、25°C、Telcordia SR-332 準拠) |
| 環境条件 | |
| 動作温度 | -20 ~ +50°C |
| 保存温度 | -20 ~ +80°C(梱包状態) |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時:20 ~ 80% RH(結露なきこと) |
| 保存時:10 ~ 90% RH(梱包状態) | |
| 冷却方式 | 自然対流冷却 |
| 機構仕様 | |
| 外形寸法 | L 203 x W 127 x H 40 (mm) |
| 8" x 5" x 1.58" (inch) | |
| 質量 | 1,100g(参考値) |
