정보

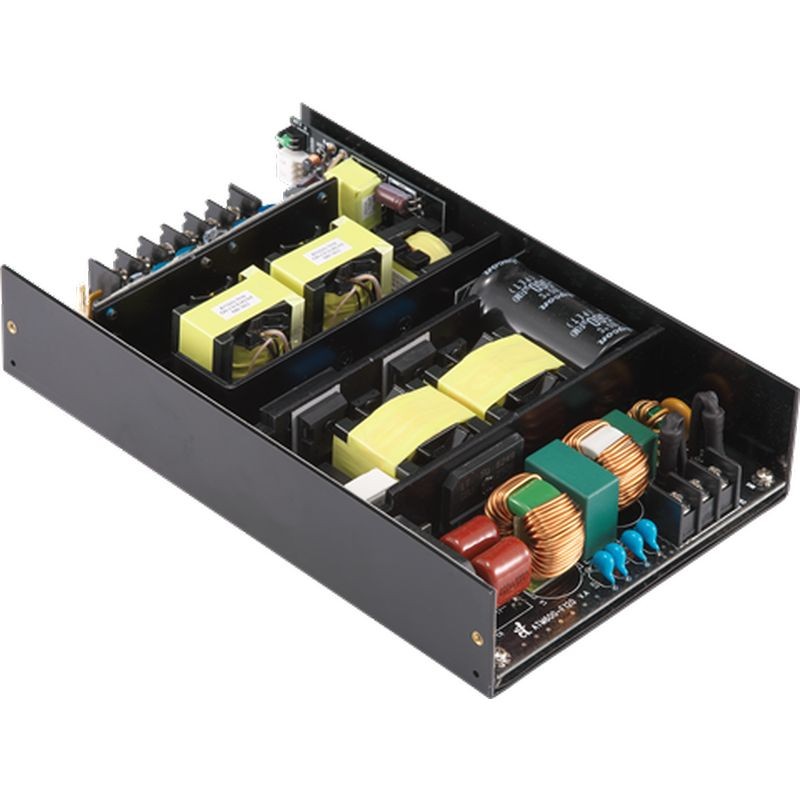

ATM600-FXXX
XXX = 출력 전압
특징:
* IEC/EN/ANSI/AAMI ES60601-1
* EMC: IEC60601-1-2
* 보호 수단: 2 X MOPP
* IEC/EN/UL 62368-1
* 대기 전원 5V / 1A
* 팬용 출력 12V / 0.6A
* 원격 ON/OFF 제어
* 최대 95%의 효율
* 리플 노이즈가 낮은 안정화 출력
* 개조 및 맞춤형 설계 가능
* 2년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 대기 전원 | 팬용 출력 | 출력 전력 |
|---|---|---|---|---|---|
| ATM600-F120 | 12.0V | 50.0A | 5V / 1A | 12V / 0.6A | 612W |
| ATM600-F240 | 24.0V | 25.0A | 5V / 1A | 12V / 0.6A | 612W |
| ATM600-F360 | 36.0V | 16.6A | 5V / 1A | 12V / 0.6A | 612W |
| ATM600-F480 | 48.0V | 12.5A | 5V / 1A | 12V / 0.6A | 612W |
상세 사양
| 입력 | |
|---|---|
| 전압 | 100-240VAC (정격) 90-264VAC (범위) |
| 라인 주파수 | 50-60Hz (정격) 47-63Hz (범위) |
| 전류 | 7.0A - 2.7A |
| 보호 기능 | 내부 1차측 전류 퓨즈 |
| 출력 | |
| 부하 변동률 | ± 5% (일반값) |
| 리플 및 노이즈 | ≤1% Vp-p @ 최대 부하 |
| 과도(동적) 응답 | 부하 변동 50% 기준 일반값 0.5mS |
| 기동 시간 | < 3,000mS |
| 유지 시간 | ≥10mS @ 최대 부하 |
| 상승 시간 | < 50mS |
| 보호 기능 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과열 보호 |
| 안전 인증 | |
| 인증 | CB / UL / cUL / FCC / CE / T-mark (TÜV) |
| 전기적 특성 | |
| 토폴로지 | LLC |
| 절연 내전압 | 1차측 - 2차측 간 4,000VAC |
| 접촉 전류(환자) 누설 전류 | < 100µA |
| 접지 누설 전류 | < 5mA |
| MTBF (평균 무고장 시간) | Telcordia SR-332 기준, 25°C에서 계산된 300,000시간 |
| 환경 조건 | |
| 작동 온도 | -20 ~ +50°C |
| 보관 온도 | -20 ~ +80°C (포장 상태) |
| 작동 고도 | 5,000M |
| 상대 습도 | 작동: 20 ~ 80% RH (비응축) |
| 보관: 10 ~ 90% RH (포장 상태) | |
| 냉각 방식 | 자연 대류 냉각 |
| 기계적 특성 | |
| 치수 | L 203 x W 127 x H 40 (mm) |
| 8" x 5" x 1.58" (인치) | |
| 중량 | 1,100g (참고값) |
