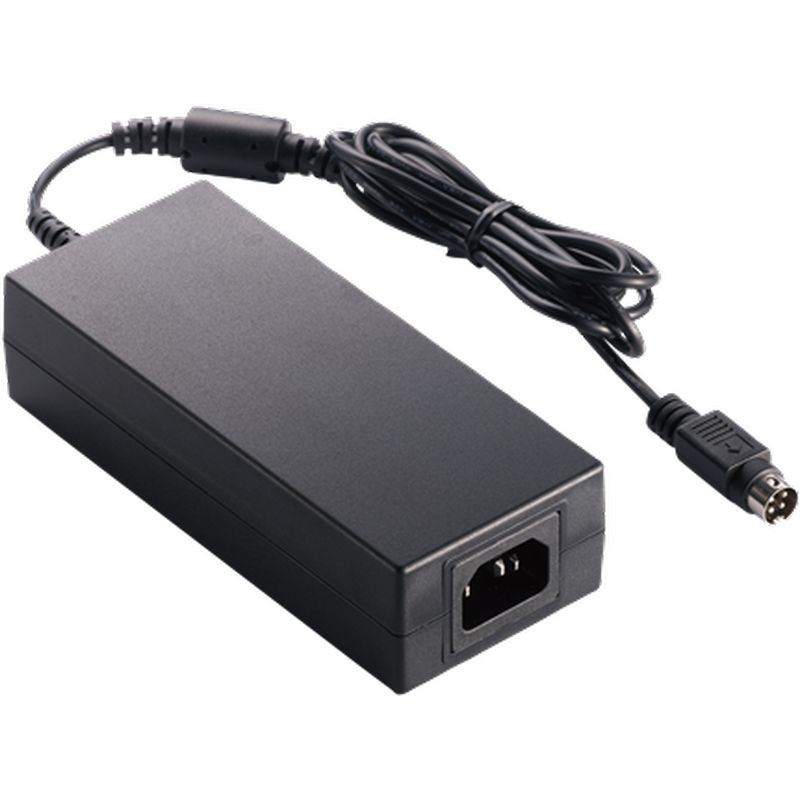

120W シリーズ
情報
ATS120A1-PXXX
XXX = 出力電圧
P : C6 / C14
特長:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC ユニバーサル入力
* 低リップルノイズの安定化出力
* 安全規格要件およびEMI/EMS認証済
* 改造およびカスタム設計対応可能
* 1年保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | 出力（W） |
|---|---|---|---|
| ATS120A1-P120 | 12.0V | 9.00A | 108W |
| ATS120A1-P150 | 15.0V | 8.00A | 120W |
| ATS120A1-P160 | 16.0V | 7.50A | 120W |
| ATS120A1-P190 | 19.0V | 6.30A | 120W |
| ATS120A1-P240 | 24.0V | 5.00A | 120W |
| ATS120A1-P480 | 48.0V | 2.50A | 120W |
| ATS120A1-P560 | 56.0V | 2.14A | 120W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240VAC |
| 周波数 | 50-60Hz |
| 電流 | 最大 1.6A |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | IEC60320 / C6, C14 |
| 出力 | |
| 負荷変動率 | ±5% (典型) |
| リップルおよびノイズ | ≤1% Vp-p 定格負荷時 |
| 過渡（動的）応答 | 0.5mS、負荷50%変化時 |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS 定格負荷時 |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護/ 過電圧保護/ 過電流保護/ 過温度保護 |
| 安全認証 | |
| CB / UL / cUL / GS / CE / UKCA / PSE / BSMI | |
| 電気特性 | |
| トポロジー | LLC |
| 耐電圧 | 3,000VAC Primary - Secondary |
| 漏れ電流 | < 5mA |
| 効率 | DoE Level VI, ErP Stage2 |
| EMC規格 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF（平均故障間隔） | 25°Cでの300,000計算時間（Telcordia SR-332による） |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保存温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時: 20 to 80% RH, 保存時: 10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的仕様 | |
| ケース寸法 | L 140.5 x W 60 x H 35 (mm) |
| 重量 | 390g（参考） |
