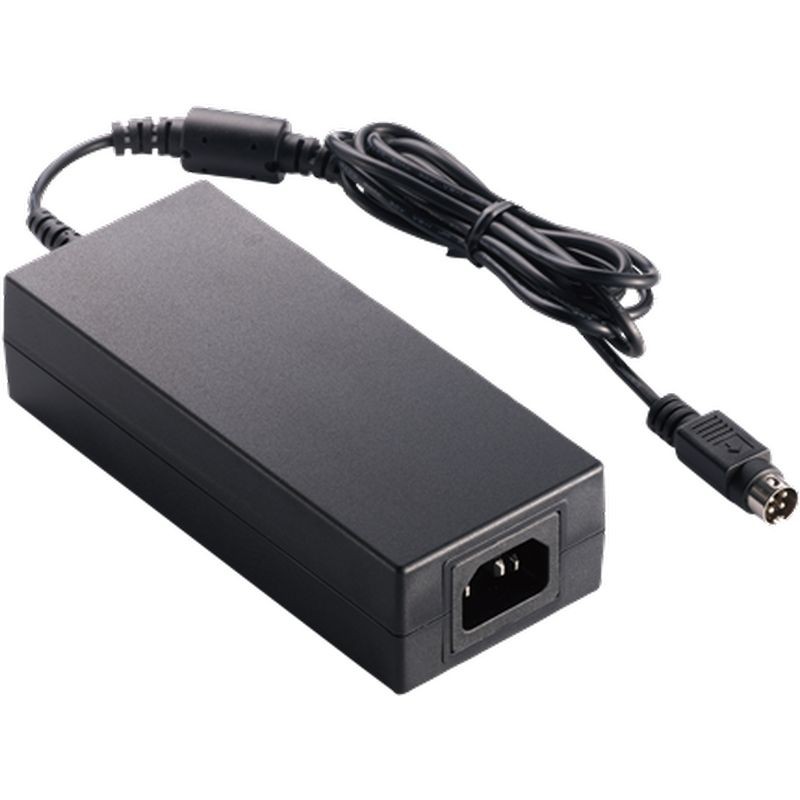

120W 系列
信息
ATS120A1-PXXX
XXX = 输出电压
P：C6 / C14
特点：
* IEC/EN/UL 62368-1 第3版
* 100-240VAC 通用输入
* 输出稳压，纹波噪声低
* 符合安全机构要求并通过 EMI/EMS 认证
* 可提供修改和定制设计
* 1年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 |
|---|---|---|---|
| ATS120A1-P120 | 12.0V | 9.00A | 108W |
| ATS120A1-P150 | 15.0V | 8.00A | 120W |
| ATS120A1-P160 | 16.0V | 7.50A | 120W |
| ATS120A1-P190 | 19.0V | 6.30A | 120W |
| ATS120A1-P240 | 24.0V | 5.00A | 120W |
| ATS120A1-P480 | 48.0V | 2.50A | 120W |
| ATS120A1-P560 | 56.0V | 2.14A | 120W |
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240VAC |
| 线频 | 50-60Hz |
| 电流 | 1.6A Max. |
| 保护 | 内部初级电流保险丝 |
| 配置 | IEC60320 / C6, C14 |
| 输出 | |
| 负载调整率 | ±5% (Typical) |
| 纹波与噪声 | ≤1% Vp-p @ Full Load |
| 瞬态（动态）响应 | 50% 负载变化时 0.5mS |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥ 10mS @ Full Load |
| 上升时间 | < 50mS |
| 保护 | 短路保护/过压保护/过流保护/过温保护 |
| 安全认证 | |
| CB / UL / cUL / GS / CE / UKCA / PSE / BSMI | |
| 电气 | |
| 拓扑 | LLC |
| 耐压 | 3,000VAC 一次 - 二次 |
| 漏电流 | < 5mA |
| 效率 | DoE Level VI, ErP Stage2 |
| EMC 标准 | EN55032, EN61000-3-2,3, EN55035 |
| 平均无故障时间 (MTBF) | 300,000 Calculated Hours at 25°C, by Telcordia SR-332 |
| 环境 | |
| 工作温度 | -20 to +40°C |
| 存储温度 | -20 to +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 工作：20 to 80% RH, 存储：10 to 90% RH |
| 散热方式 | 自然对流散热 |
| 机械 | |
| 外壳尺寸 | 长 140.5 x 宽 60 x 高 35 (mm) |
| 重量 | 390g (参考) |
