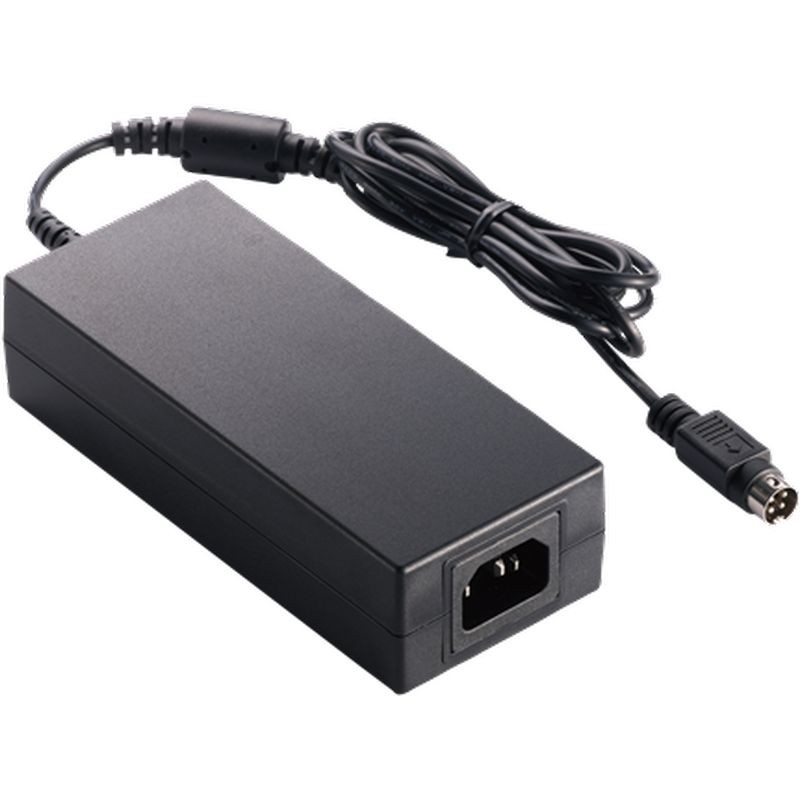

120W 시리즈
정보
ATS120A1-PXXX
XXX = 출력 전압
P : C6 / C14
특징:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC 범용 입력
* 저리플 저잡음의 안정화된 출력
* 안전 기관 요구사항 및 EMI/EMS 인증
* 수정 및 맞춤 설계 가능
* 1년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATS120A1-P120 | 12.0V | 9.00A | 108W |
| ATS120A1-P150 | 15.0V | 8.00A | 120W |
| ATS120A1-P160 | 16.0V | 7.50A | 120W |
| ATS120A1-P190 | 19.0V | 6.30A | 120W |
| ATS120A1-P240 | 24.0V | 5.00A | 120W |
| ATS120A1-P480 | 48.0V | 2.50A | 120W |
| ATS120A1-P560 | 56.0V | 2.14A | 120W |
상세 사양
| 입력 | |
|---|---|
| 전압 | 100-240VAC |
| 라인 주파수 | 50-60Hz |
| 전류 | 1.6A Max. |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320/ C6, C14 |
| 출력 | |
| 부하 조정 | ±5% (일반적) |
| 리플 및 노이즈 | ≤1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5mS |
| 기동 시간 | < 3,000mS |
| 유지 시간 | ≥ 10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호/ 과전압 보호/ 과전류 보호/ 과온도 보호 |
| 안전 승인 | |
| CB / UL / cUL / GS / CE / UKCA / PSE / BSMI | |
| 전기적 | |
| 토폴로지 | LLC |
| 내전압 | 3,000VAC 1차 - 2차 |
| 접지 누설 전류 | < 5mA |
| 효율 | DoE Level VI, ErP Stage2 |
| EMC 표준 | EN55032, EN61000-3-2,3, EN55035 |
| 평균 무고장 시간 (MTBF) | 25°C에서 계산된 300,000 시간, Telcordia SR-332 기준 |
| 환경 | |
| 작동 온도 | -20 ~ +40°C |
| 저장 온도 | -20 ~ +80°C |
| 작동 고도 | 5,000M |
| 상대 습도 | 작동: 20 ~ 80% RH, 저장: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | L 140.5 x W 60 x H 35 (mm) |
| 무게 | 390g (참조) |
