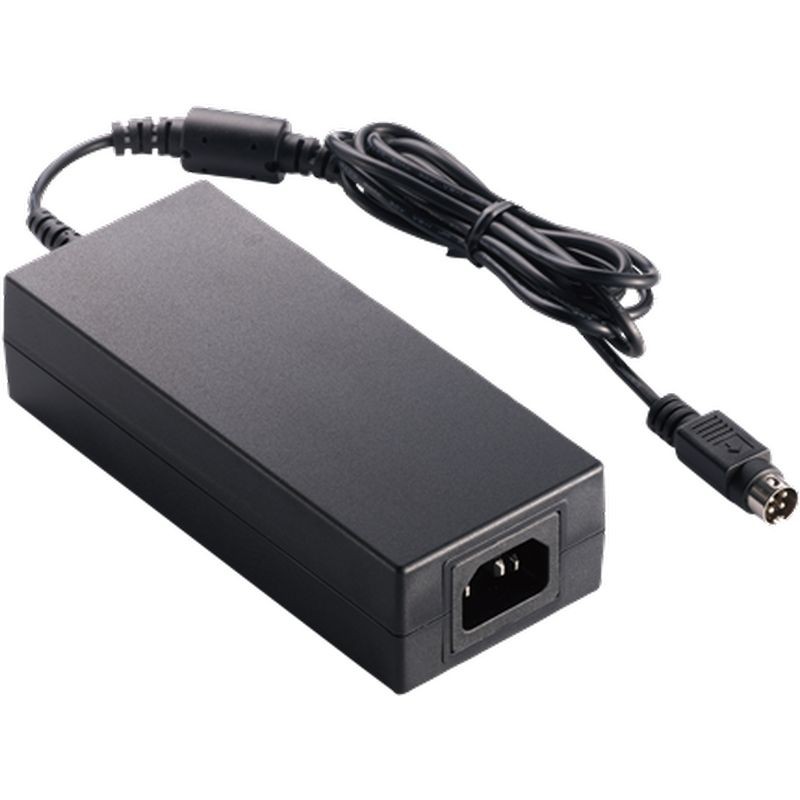

120W Serie
Informationen
ATS120A1-PXXX
XXX = Ausgangsspannung
P : C6 / C14
Eigenschaften:
* IEC/EN/UL 62368-1 3. Ausgabe
* 100-240VAC Universaleingang
* Geregelter Ausgang mit geringem Welligkeitsrauschen
* Erfüllt Anforderungen von Sicherheitsbehörden und EMI/EMS-zertifiziert
* Modifizierte und kundenspezifische Designs verfügbar
* 1 Jahr Garantie
Ausgangsspezifikationen
| Modell | Ausgangsspannung | Ausgangsstrom | Watt |
|---|---|---|---|
| ATS120A1-P120 | 12.0V | 9.00A | 108W |
| ATS120A1-P150 | 15.0V | 8.00A | 120W |
| ATS120A1-P160 | 16.0V | 7.50A | 120W |
| ATS120A1-P190 | 19.0V | 6.30A | 120W |
| ATS120A1-P240 | 24.0V | 5.00A | 120W |
| ATS120A1-P480 | 48.0V | 2.50A | 120W |
| ATS120A1-P560 | 56.0V | 2.14A | 120W |
Details der Spezifikationen
| Eingang | |
|---|---|
| Spannung | 100-240VAC |
| Netzfrequenz | 50-60Hz |
| Strom | 1.6A Max. |
| Schutz | Interne Primärstromsicherung |
| Konfiguration | IEC60320 / C6, C14 |
| Ausgang | |
| Lastregelung | ±5% (Typisch) |
| Welligkeit & Rauschen | ≤1% Vp-p @ Vollast |
| Transient (Dynamische) Reaktion | 0.5mS bei 50% Laständerung |
| Anlaufzeit | < 3,000mS |
| Hold-up-Zeit | ≥ 10mS @ Vollast |
| Anstiegszeit | < 50mS |
| Schutz | Kurzschlussschutz/ Überspannungsschutz/ Überstromschutz/ Übertemperaturschutz |
| Sicherheitszulassungen | |
| CB / UL / cUL / GS / CE / UKCA / PSE / BSMI | |
| Elektrisch | |
| Topologie | LLC |
| Dielektrische Festigkeit | 3,000VAC Primär - Sekundär |
| Erdleckstrom | < 5mA |
| Wirkungsgrad | DoE Level VI, ErP Stage2 |
| EMV-Normen | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 300,000 berechnete Stunden bei 25°C, nach Telcordia SR-332 |
| Umwelt | |
| Betriebstemperatur | -20 bis +40°C |
| Lagertemperatur | -20 bis +80°C |
| Betriebshöhe | 5,000M |
| Relative Luftfeuchtigkeit | Betrieb: 20 bis 80% RH, Lagerung: 10 bis 90% RH |
| Kühlung | Natürliche Konvektionskühlung |
| Mechanisch | |
| Gehäuseabmessungen | Länge 140.5 x Breite 60 x Höhe 35 (mm) |
| Gewicht | 390g (Ref.) |
