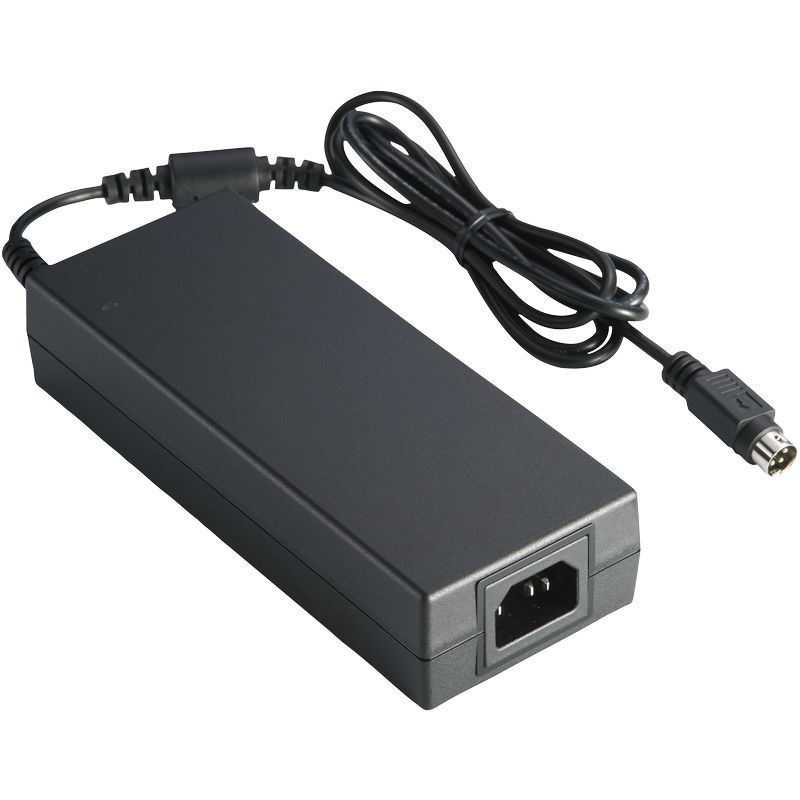

160W シリーズ
情報
ATS160A1-□XXX
XXX = 出力電圧
□ = G : C6
□ = P : C14
特長:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC ユニバーサル入力
* 低リップルノイズのレギュレート出力
* 安全機関の要件を満たし、EMI/EMS認証済み
* 改造およびカスタム設計に対応
* 1年間保証
出力仕様
| 型番 | 出力電圧 | 出力電流 | 定格出力 (W) |
|---|---|---|---|
| ATS160A1-□120 | 12.0V | 12.50A | 150W |
| ATS160A1-□150 | 15.0V | 10.00A | 150W |
| ATS160A1-□190 | 19.0V | 8.40A | 160W |
| ATS160A1-□240 | 24.0V | 6.60A | 160W |
| ATS160A1-□480 | 48.0V | 3.30A | 160W |
| ATS160A1-□560 | 56.0V | 2.86A | 160W |
仕様詳細
| 入力 | |
|---|---|
| 電圧 | 100-240VAC |
| 周波数 | 50-60Hz |
| 電流 | 2.2A Max. |
| 保護 | 内部一次側電流ヒューズ |
| 構成 | IEC60320/C6,C14 |
| 出力 | |
| 負荷レギュレーション | ±5% (Typical) |
| リップルおよびノイズ | ≤1% Vp-p @ Full Load |
| 過渡（動的）応答 | 0.5mS with 50% Load Change |
| 起動時間 | < 3,000mS |
| ホールドアップ時間 | ≥ 10mS @ Full Load |
| 立ち上がり時間 | < 50mS |
| 保護 | 短絡保護／過電圧保護／過電流保護／過温度保護 |
| 安全認証 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| 電気的仕様 | |
| トポロジー | LLC |
| 耐電圧 | 3,000VAC 一次 - 二次 |
| 漏れ電流 | < 5mA |
| 効率 | DoE Level VI, ErP Stage 2 |
| EMC 規格 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | Telcordia SR-332 に基づく25°Cにおける算出 300,000時間 |
| 環境 | |
| 動作温度 | -20 to +40°C |
| 保管温度 | -20 to +80°C |
| 動作高度 | 5,000M |
| 相対湿度 | 動作時: 20 to 80% RH, 保管時: 10 to 90% RH |
| 冷却方式 | 自然対流冷却 |
| 機械的仕様 | |
| ケース寸法 | L 164.5 x W 66 x H 34.8 (mm) |
| 重量 | 500g (参考値) |
