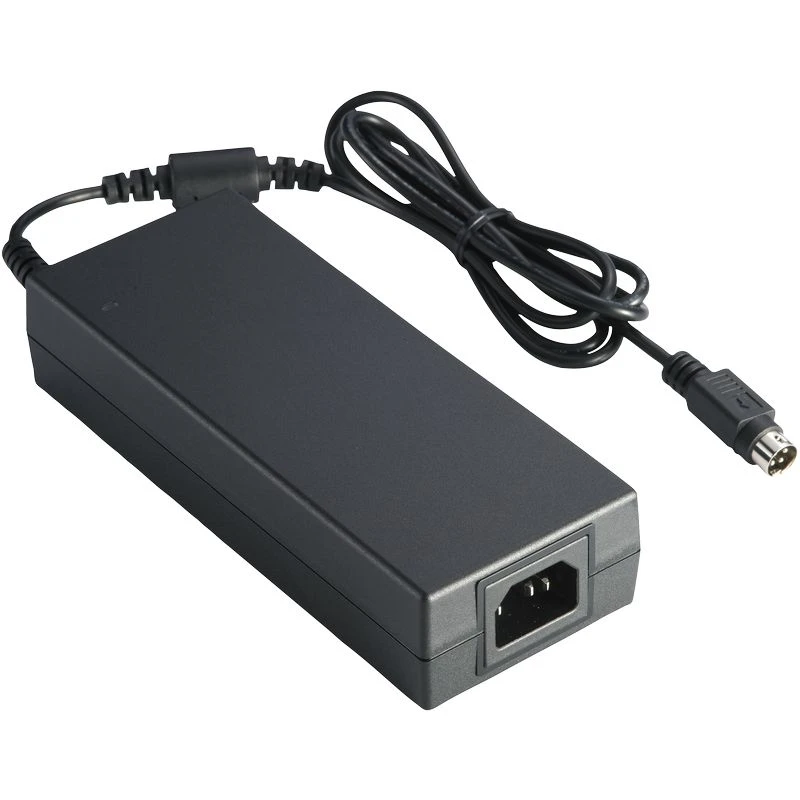

160W系列
信息
ATS160A1-□XXX
XXX = 输出电压
□ = G : C6
□ = P : C14
特点：
* IEC/EN/UL 62368-1 第3版
* 100-240VAC 通用输入
* 稳压输出，低纹波与噪声
* 符合安全机构要求并通过 EMI/EMS 认证
* 可提供修改和定制设计
* 1年保修
输出规格
| 型号 | 输出电压 | 输出电流 | 功率 (W) |
|---|---|---|---|
| ATS160A1-□120 | 12.0V | 12.50A | 150W |
| ATS160A1-□150 | 15.0V | 10.00A | 150W |
| ATS160A1-□190 | 19.0V | 8.40A | 160W |
| ATS160A1-□240 | 24.0V | 6.60A | 160W |
| ATS160A1-□480 | 48.0V | 3.30A | 160W |
| ATS160A1-□560 | 56.0V | 2.86A | 160W |
规格详情
| 输入 | |
|---|---|
| 电压 | 100-240VAC |
| 电源频率 | 50-60Hz |
| 电流 | 2.2A (最大) |
| 保护 | 内部一次侧电流保险丝 |
| 配置 | IEC60320 / C6, C14 |
| 输出 | |
| 负载调整率 | ±5% (典型) |
| 纹波与噪声 | ≤1% Vp-p @ 满载 |
| 瞬态（动态）响应 | 0.5mS 在负载变动50%时 |
| 启动时间 | < 3,000mS |
| 保持时间 | ≥ 10mS @ 满载 |
| 上升时间 | < 50mS |
| 保护 | 短路保护 / 过压保护 / 过流保护 / 过温保护 |
| 安全认证 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| 电气 | |
| 拓扑 | LLC |
| 耐电压 | 3,000VAC 一次侧 - 二次侧 |
| 漏电流 | < 5mA |
| 效率 | DoE Level VI, ErP Stage 2 |
| EMC 标准 | EN55032, EN61000-3-2,3, EN55035 |
| 平均无故障时间 (MTBF) | 300,000 计算小时，在 25°C 下，依据 Telcordia SR-332 |
| 环境 | |
| 工作温度 | -20 至 +40°C |
| 存储温度 | -20 至 +80°C |
| 工作海拔 | 5,000M |
| 相对湿度 | 运行：20 至 80% RH, 存储：10 至 90% RH |
| 散热 | 自然对流散热 |
| 机械 | |
| 外形尺寸 | L 164.5 x W 66 x H 34.8 (mm) |
| 重量 | 500g (参考) |
