160W 시리즈
정보
ATS160A1-□XXX
XXX = 출력 전압
□ = G : C6
□ = P : C14
특징:
* IEC/EN/UL 62368-1 3rd Edition
* 100-240VAC 범용 입력
* 저리플·저잡음의 안정화된 출력
* 안전 기관 요구사항 및 EMI/EMS 인증
* 수정 및 맞춤 설계 가능
* 1년 보증
출력 사양
| 모델 | 출력 전압 | 출력 전류 | 와트 |
|---|---|---|---|
| ATS160A1-□120 | 12.0V | 12.50A | 150W |
| ATS160A1-□150 | 15.0V | 10.00A | 150W |
| ATS160A1-□190 | 19.0V | 8.40A | 160W |
| ATS160A1-□240 | 24.0V | 6.60A | 160W |
| ATS160A1-□480 | 48.0V | 3.30A | 160W |
| ATS160A1-□560 | 56.0V | 2.86A | 160W |
상세 사양
| 입력 | |
|---|---|
| 전압 | 100-240VAC |
| 선 주파수 | 50-60Hz |
| 전류 | 2.2A 최대. |
| 보호 | 내부 1차 전류 퓨즈 |
| 구성 | IEC60320/C6,C14 |
| 출력 | |
| 부하 조정률 | ±5% (대표값) |
| 리플 및 노이즈 | ≤1% Vp-p @ 정격 부하 |
| 과도(동적) 응답 | 50% 부하 변화 시 0.5mS |
| 시동 시간 | < 3,000mS |
| 유지 시간 | ≥ 10mS @ 정격 부하 |
| 상승 시간 | < 50mS |
| 보호 | 단락 보호 / 과전압 보호 / 과전류 보호 / 과온도 보호 |
| 안전 인증 | |
| CB / UL / cUL / FCC / GS / CE / UKCA / PSE / BSMI | |
| 전기적 | |
| 토폴로지 | LLC |
| 내전압 | 3,000VAC 1차 - 2차 |
| 접지 누설 전류 | < 5mA |
| 효율 | DoE Level VI, ErP Stage 2 |
| EMC 표준 | EN55032, EN61000-3-2,3, EN55035 |
| MTBF | 25°C에서 Telcordia SR-332 기준으로 계산된 300,000 시간 |
| 환경 | |
| 동작 온도 | -20 ~ +40°C |
| 보관 온도 | -20 ~ +80°C |
| 동작 고도 | 5,000M |
| 상대 습도 | 동작: 20 ~ 80% RH, 보관: 10 ~ 90% RH |
| 냉각 | 자연 대류 냉각 |
| 기계적 | |
| 케이스 치수 | 길이 164.5 x 폭 66 x 높이 34.8 (mm) |
| 무게 | 500g (참조) |
제품 문의
| 이미지 | 제품명 |
|---|---|
|

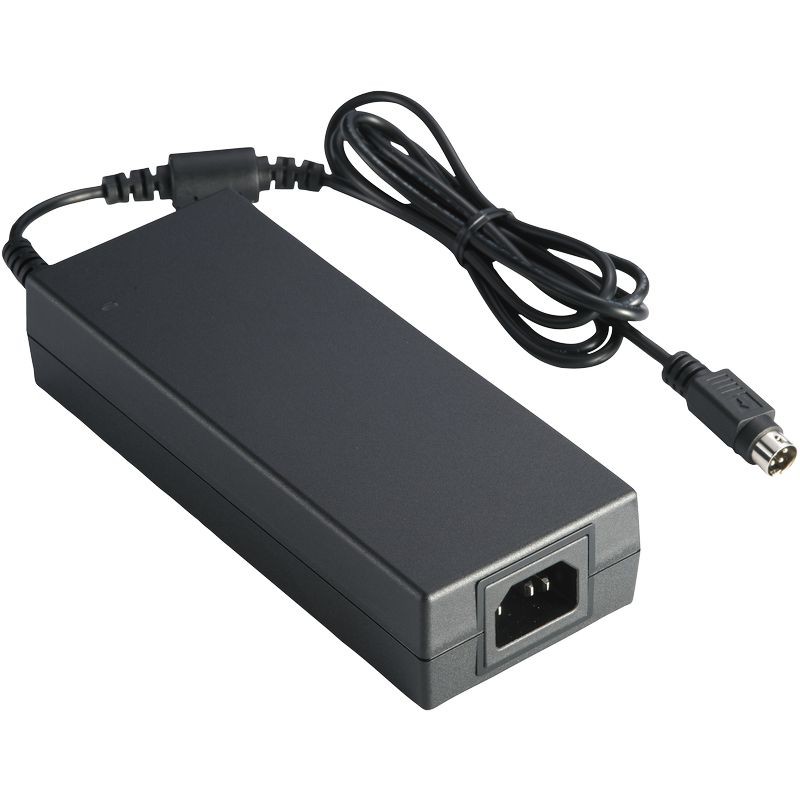

160W 시리즈 ATS160A1-P/G |
